AppleTalk
Протокол AppleTalk является собственностью компании Apple Computer. Он был разработан для установки связи между компьютерами Macintosh.
Как и TCP/IP, AppleTalk представляет собой набор протоколов, каждый из которых отвечает за работу определенного уровня модели ISO/OSI.
В отличие от протоколов TCP/IP и IPX/SPX, стек протокола AppleTalk использует собственную реализацию физического и канального уровней, а не протоколы модели ISO/OSI.
Рассмотрим некоторые протоколы стека AppleTalk.
DDP (Datagram Delivery Protocol) –
RTMP (Routing Table Maintenance Protocol) – работает с маршрутными таблицами AppleTalk. Любая такая таблица содержит информацию о каждом сегменте, куда возможна доставка сообщений. Таблица состоит из номеров маршрутизаторов (порта), которые могут доставить сообщение к выбранному компьютеру, количества маошрутизаторов, параметров выбранных сегментов сети (скорости, загруженности и т. п).
NBP (Name Binding Protocol) – отвечает за адресацию, которая сводится к привязке логического имени компьютера к физическому адресу в сети. Кроме процесса привязки имени, он отвечает за регистрацию, подтверждение, стирание и поиск этого имени.
ZIP (Zone Information Protocol) – работает в паре с протоколом NBP, помогая ему производить поиск имени в рабочих группах, или зонах. Для этого он использует информацию ближайшего маршрутизатора, который создает запрос по всей сети, где могут находиться входящие в заданную рабочую группу компьютеры.
ATP (AppleTalk Transaction Protocol) – один из протоколов транспортного уровня, который отвечает за транзакции. Транзакция – это набор из запроса, ответа на этот запрос и идентификационного номера, который присваивается данному набору. Примером транзакции может быть сообщение о доставке данных от одного компьютера другому. Кроме того, ATP умеет делать разбивку больших пакетов на более мелкие с последующей их сборкой после подтверждения о приеме или доставке.
ADSP (AppleTalk Data Stream Protocol) – протокол, аналогичный ATP. Он отвечает за доставку пакетов. Однако в данном случае осуществляется не одна транзакция, а гарантированная доставка, которая может повлечь за собой несколько транзакций. Кроме того, протокол гарантирует, что данные при доставке не будут утеряны или продублированы.
Глава 5
Среда передачи данных
Коаксиальный кабель
Кабель «витая пара»
Оптоволоконный кабель
Телефонная проводка
Электропроводка
Радиоволны
Инфракрасное излучение
Ключевым моментом в функционировании локальной сети является среда передачи данных, то есть канал, по которому компьютеры могут обмениваться информацией. От
топология сети;
используемое оборудование;
стоимость создания;
физическая надежность;
скорость передачи данных;
безопасность сети;
администрирование сети;
возможность модернизации.
Этот список можно продолжать долго, но ясно одно: среда передачи данных однозначно определяет как возможности сети, так и возможности ее модернизации. В данной главе мы рассмотрим основные использующиеся в настоящее время среды передачи данных.
Коаксиальный кабель
Первой средой для объединения компьютеров в сеть с целью обмена информацией был коаксиальный кабель (Coaxial Cable). Сети с использованием коаксиального кабеля появились еще в начале 70-х годов прошлого века. На то время он считался идеальным вариантом для передачи данных. Поскольку скорости тогда были не столь высоки, как сегодня, коаксиальный кабель полностью удовлетворял существующие потребности. Сетевое оборудование для работы с коаксиальным кабелем согласно существующим сетевым стандартам позволяет передавать данные со скоростью до 10 Мбит/с, что даже сегодня в некоторых случаях является вполне приемлемой скоростью.
Различаются тонкий и толстый коаксиальный кабели. Несмотря на то что толстый коаксиальный кабель появился раньше, его технические характеристики (скорость, дальность связи и т. п.) существенно лучше, нежели у тонкого коаксиального кабеля, который появился вследствие дальнейшего усовершенствования существующих сетевых стандартов.
Толстый и тонкий кабели внешне различаются толщиной. Однако иногда могут быть и другие различия (рис. 5.1).
Например, когда требуется прокладка кабеля снаружи здания, часто используется кабель с усилительным тросом, который выглядит как отдельная жила в отдельной оболочке.

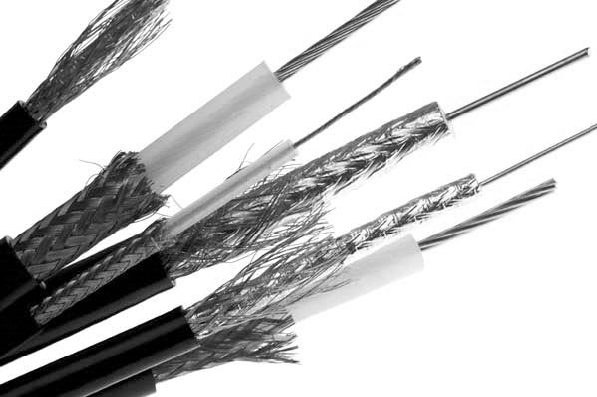

Рис. 5.1. Разные варианты коаксиального кабеля
Основные различия между этими типами кабелей заключаются в их составе: могут присутствовать дополнительные оплетки, диэлектрики, экраны из фольги и т. д.
Типичное строение самой простой реализации тонкого и толстого коаксиального кабеля показано на рис. 5.2 и 5.3.

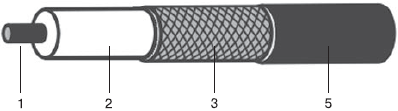

Рис. 5.2. Строение тонкого коаксиального кабеля
