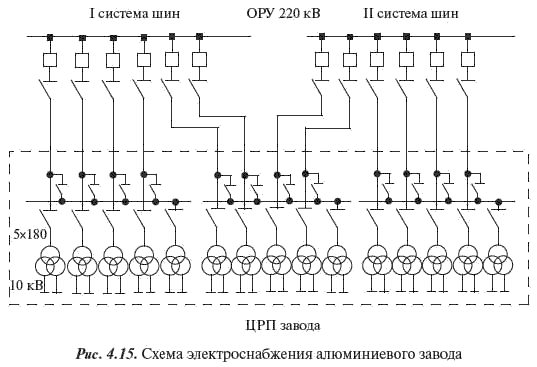

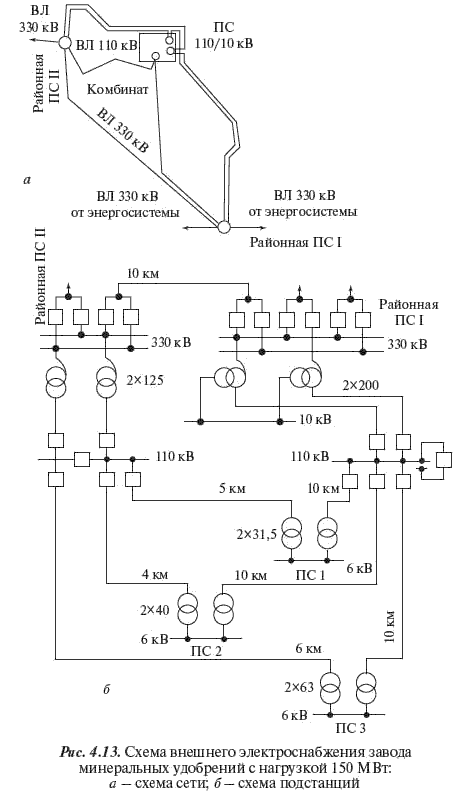

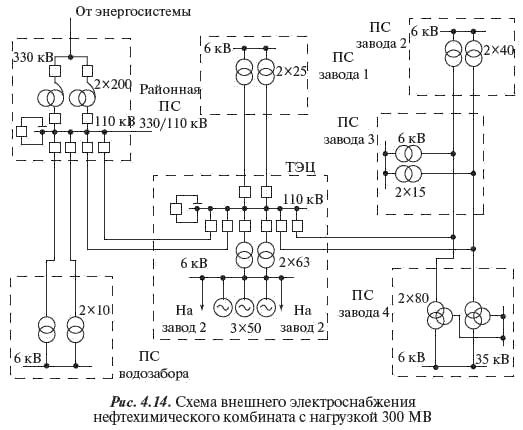

При использовании на заводах дуговых сталеплавильных печей необходимо проверить их влияние на системы электроснабжения. При необходимости повышения мощности КЗ в общих ЦП печей и других потребителей могут применяться следующие мероприятия:
питание
уменьшение индуктивного сопротивления питающих линий (например, продольная компенсация на ВЛ соединяющих ЦП с источниками);
включение на параллельную работу двух питающих дуговую печь линий и трансформаторов на стороне ВН и НН.
Крупномасштабное освоение нефтяных месторождений и переработки попутного газа в Западной Сибири, характеризующихся сложными климатическими условиями и высокими требованиями к надежности электроснабжения, вызвало появление особых требований к построению схем электроснабжения. На основании проектов технологической части, обобщения опыта проектирования, строительства и эксплуатации систем электроснабжения этих объектов установлены категории отдельных электроприемников по надежности электроснабжения. Принято, что электроснабжение объектов нефтедобычи и переработки попутного газа должно обеспечиваться без ограничений как в нормальных, так и в послеаварийных режимах при отключении любого элемента электрической сети. Принято положение о проектировании схем электроснабжения нефтяных месторождений и переработки попутного газа в Западной Сибири, которое устанавливает следующие требования и рекомендации:
электроснабжение вновь вводимых нефтяных месторождений, как правило, осуществляется на напряжении 110 кВ, а при наличии обоснований — на 220 кВ;
на нефтяных месторождениях с объемом добычи нефти до 2 млн т в год допускается предусматривать сооружение одной ПС, более 2 млн т в год — не менее двух ПС; в первом случае рекомендуется присоединение ПС в транзит ВЛ с двусторонним питанием или двумя одноцепными тупиковыми ВЛ (допускается двухцепная ВЛ на стальных опорах — при наличии обоснований), во втором случае ПС должны питаться от независимых источников не менее чем по двум ВЛ, прокладываемым по разным трассам;
для электроснабжения компрессорных станций (КС) газлифта, водозаборов, газоперерабатывающих заводов и головных КС при каждом объекте сооружается ПС 110–220 кВ, подключаемая к независимым источникам питания не менее чем по двум одноцепным ВЛ или заходом одной цепи ВЛ с двусторонним питанием;
размещение ПС принимается с максимально возможным приближением к технологическим объектам;
на ПС предусматривается установка двух трансформаторов из условий резервирования 100 % нагрузки;
для ВЛ 110 кВ в качестве рационального типового сечения провода рекомендуется АС 120–150 (при наличии обоснований — до АС-240), для ВЛ 220 кВ — АС-240-300.
Схемы присоединения ПС к различным конфигурациям сети приведены в табл. 4.5.
Таблица 4.5
4.6. Схемы внешнего электроснабжения электрифицированных железных дорог
Электрифицированные железные дороги занимают особое место среди потребителей электроэнергии. Эта специфика определяется конфигурацией электрической сети, сооружаемой для электрификации железной дороги (географически протяженный потребитель с близкими
Электрификация железных дорог проектируется, как правило, на переменном однофазном токе промышленной частоты напряжением 25 кВ в контактной сети (номинальное напряжение на шинах тяговых ПС — 27,5 кВ), а при наличии обоснований — на постоянном токе напряжением 3 кВ (номинальное напряжение на шинах тяговых ПС — 3,3 кВ).
Электрификация на постоянном токе используется, как правило, при усилении или продлении действующих электрифицированных участков, выполненных на напряжении 3,0 кВ.
При электрификации на переменном токе тяговые ПС располагаются, как правило, на расстоянии 40–50 км одна от другой, при постоянном токе — на расстоянии 20–25 км. Соответственно электрические нагрузки тяговых ПС при переменном токе существенно больше, чем при постоянном.
В последнее время внедряется также система электрификации на переменном токе 2x25 кВ, позволяющая сохранить напряжение 25 кВ в контактной сети, но большую часть энергии передавать от тяговых ПС к электровозам на напряжении 50 кВ. Для этого кроме контактного подвешивается дополнительный питающий провод, напряжение которого по отношению к земле равно 25 кВ, а к контактному проводу — 50 кВ. Питание электровозов осуществляется через линейные АТ 50/25 кВ, устанавливаемые между тяговыми ПС через 8-15 км и подключаемые крайними выводами к контактному и питающему проводам, а средним — к рельсам. На тяговых ПС устанавливаются однофазные трансформаторы с двумя вторичными обмотками 27,5 кВ каждая, соединяемыми последовательно. При одинаковом размещении тяговых ПС потери мощности в системе 2x25 кВ в 1,5–2 раза ниже, чем в системе 25 кВ. При увеличении расстояния между ПС в системе 2x25 кВ в 1,7–1,8 раза по сравнению с системой 25 кВ потери в обеих системах равны.
Тяговые ПС по надежности электроснабжения приравниваются к потребителям первой категории и должны обеспечиваться двусторонним питанием. При выборе схемы должен решаться вопрос о комплексном электроснабжении электрифицируемых железных дорог и всех других потребителей в прилегающем районе.
Питание тяговых ПС осуществляется от одноцепных или двухцепных линий электропередачи 110 кВ (при электрификации на переменном токе — также и 220 кВ), сооружаемых для этой цели, как правило, вдоль железной дороги. Присоединение этих так называемых тяговых линий электропередачи в свою очередь осуществляется к расположенным вблизи железных дорог или вновь сооружаемым ПС 500–220 кВ.
Выбор схемы электроснабжения должен производиться на основании технико-экономического сравнения возможных вариантов в зависимости от следующих факторов:
расстояния между источниками питания;
нагрузки тяговых и районных потребителей и динамики их развития;
количества тяговых и районных ПС;
конкретных условий в энергосистеме (наличия тех или иных напряжений питающей сети, необходимости использования тяговых линий электропередачи в качестве сетевых связей и т. п.).
При наличии развитой распределительной сети 110–220 кВ в районе железной дороги, что имеет место на большей части обжитой территории страны, отдельные тяговые ПС могут получать питание непосредственно от районных ПС энергосистемы или присоединяться к существующей сети.
Требования к схемам присоединения к сети тяговых ПС сводятся к следующему:
по двухцепной тупиковой ВЛ рекомендуется питание одной тяговой ПС; присоединение к этой ВЛ других ПС, не питающих тягу, не допускается;
