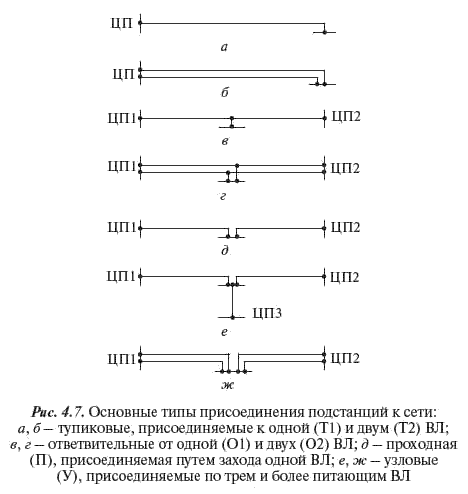

ответвительные — присоединяемые к одной (рис. 4.7, в) или двум (рис. 4.7, г) проходящим ВЛ на ответвлениях; схема 4.7, в является первым этапом развития с последующим преобразованием в схему 4.7, г или д;
проходные — присоединяемые к сети путем захода одной линии с двусторонним питанием (рис. 4.7, д);
узловые — присоединяемые к сети не менее чем по трем питающим линиям (рис. 4.7, е, ж).
Ответвительные и проходные ПС объединяют термином промежуточные,
Проходные или узловые ПС, через шины которых осуществляются перетоки между отдельными точками сети, называют транзитными.
В технической литературе и некоторых нормативных документах иногда используется термин опорная ПС, под которым, как правило, подразумевают ПС более высокой ступени напряжения (например, ПС 220/110 кВ при рассмотрении сети 110 кВ). Однако этот же термин используется для определения эксплуатационной роли ПС. Поэтому для ПС, питающих сеть рассматриваемого напряжения, целесообразно использовать термин центр питания (ЦП).
В табл. 4.3 приведены данные статистического анализа частоты применения приведенных выше схем присоединения ПС в сетях 110–330 кВ.
Из приведенных данных видно, что большинство ПС присоединяется к сети по двум линиям. Имеется тенденция к увеличению доли таких схем за счет уменьшения доли ПС, присоединяемых на первом этапе по одной линии. Удельный вес узловых ПС увеличивается с ростом напряжения сети, одновременно снижается доля тупиковых и ответвительных ПС. Наиболее распространенным типом ПС 110–330 кВ является проходная.
Таблица 4.3
Анализ схем построения электрических сетей 110–330 кВ показывает, что к узловым ПС целесообразно присоединять до четырех ВЛ; большее число линий является, как правило, следствием неуправляемого развития сети, неудачного выбора конфигурации или запаздывания сооружения в рассматриваемой точке сети ЦП ВН.
Схемы присоединения ПС к сети, допустимое количество промежуточных ПС между двумя ЦП выбираются в зависимости от величины нагрузки и ответственности потребителей ПС, протяженности рассматриваемого участка сети, целесообразности его секционирования и необходимости сохранения транзита мощности. Для некоторых групп потребителей (тяговые подстанции железной дороги, насосные и компрессорные станции магистральных трубопроводов, объекты нефтяных месторождений Западной Сибири, крупнейшие города) эти вопросы регламентированы ведомственными и нормативными документами. Рекомендации по схемам присоединения ПС для характерных групп потребителей приведены далее (см. пп. 4.5–4.9).
Для выполнения проектов понижающих ПС в схемах развития энергосистем и электрических сетей предварительно должны быть определены: район размещения ПС, электрические нагрузки на расчетные периоды, напряжения РУ, количество и мощность трансформаторов, количество, направление и нагрузка линий по напряжениям, тип и мощность КУ, расчетные значения токов КЗ, рекомендации по главной схеме электрических соединений.
Основные требования к главным схемам электрических соединений:
схема должна обеспечивать надежное питание присоединенных
схема должна обеспечивать надежность транзита мощности через ПС в нормальном, ремонтном и послеаварийном режимах в соответствии с его значением для рассматриваемого участка сети;
схема должна быть по возможности простой, наглядной, экономичной и обеспечивать возможность восстановления питания потребителей в послеаварийной ситуации средствами автоматики без вмешательства персонала;
схема должна допускать поэтапное развитие РУ с переходом от одного этапа к другому без значительных работ по реконструкции и перерывов в питании потребителей;
число одновременно срабатывающих выключателей в пределах одного РУ должно быть не более двух при повреждении линии и не более четырех при повреждении трансформатора.
Одним из важнейших принципов построения сети, обеспечивающих требования надежности и минимума приведенных затрат, является унификация конструктивных решений по ПС. Наибольший эффект может быть достигнут при унификации ПС массового применения, являющихся элементами распределительной сети энергосистем. Необходимым условием для этого является типизация главных схем электрических соединений, определяющих технические решения при проектировании и сооружении ПС. Типовые схемы утверждены ОАО «ФСК ЕЭС» 20.12.2007 г. (СТО 5694700729.240.30.010-2008).
Главная схема электрических соединений ПС выбирается с использованием типовых схем РУ 35-750 кВ, нашедших широкое применение при проектировании. Отступления от типовых схем допускаются при наличии технико-экономических обоснований и согласования с утверждающими инстанциями. В последней редакции количество типовых схем значительно увеличено (с 14 до 20); вместе с тем из этого числа выделено 11 схем, рекомендуемых в первую очередь. Следует однако отметить, что введение ряда новых схем представляется недостаточно мотивированным, так как не учитывает принципы построения сети.
На рис. 4.8 приведены типовые схемы РУ 35-750 кВ, а в табл. 4.4 — перечень схем и области их применения. Типовые схемы РУ обозначаются двумя числами, указывающими напряжение сети и номер схемы (например, 110-5Н, 330-7 и т. п.). Номера схем не изменялись с первой редакции типовых схем; в дальнейшем некоторые схемы исключались из числа типовых.
В период строительства электрических сетей высокими темпами, на этапе «электрификации вширь» (1960–1985 гг.), на ПС 110 кВ (частично — 35 и 220 кВ) с упрощенными схемами на ВН в качестве коммутационных аппаратов получили широкое распространение отделители и короткозамыкатели. Простота конструкции и их относительная дешевизна по сравнению с выключателями позволила обеспечить массовое строительство ПС в короткие сроки. В то же время эти аппараты обладают определенными конструктивными
дефектами и эксплуатационными недостатками. Принципиальным недостатком схем с отделителями и короткозамыкателями является то, что искусственно создаваемое КЗ для отключения поврежденного участка сети в бестоковую паузу с помощью отделителя резко увеличивает общую продолжительность наиболее тяжелых условий работы выключателей на смежных ПС. Поэтому в настоящее время использование отделителей и короткозамыкателей на вновь сооружаемых ПС прекращено, а при реконструкции действующих ПС они должны заменяться выключателями.
