Справочник по проектированию электрических сетей

Файбисович Д. Л.

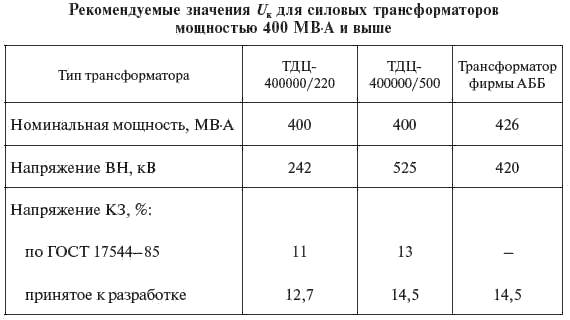

В табл. 5.15 даны рекомендуемые значения U_к для силовых трансформаторов мощностью 400 МВ-А и выше.

Расчеты показывают, что указанное увеличение U_к в блочных трансформаторах практически не влияет на пропускную способность сети, так как U_к трансформаторов примерно в 2 раза меньше U_к генераторов.

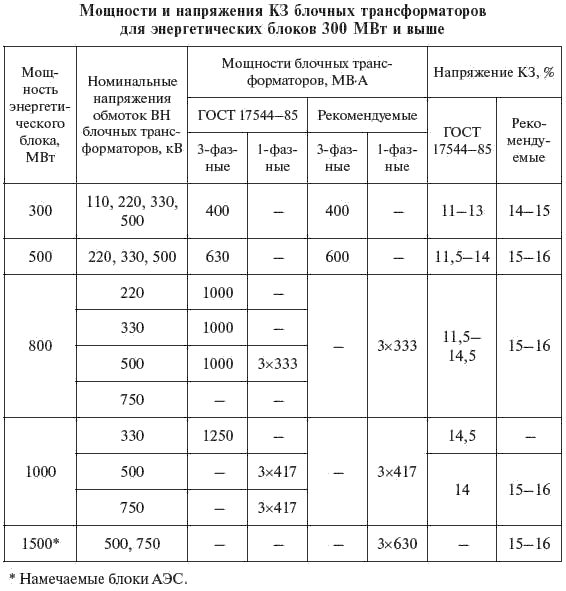

Таблица 5.15

В автотрансформаторах 220–500 кВ по ГОСТ 17544-85 в режиме ВН-СН U_к

составляет 10–11,5 %. Для уменьшения токов КЗ в ряде случаев целесообразно использовать U_k более высоких значений.

5.3.10. Трансформаторы со сниженным уровнем изоляции

Снижение уровня изоляции является важным фактором повышения технико-экономических показателей трансформаторов, позволяющим уменьшить потери холостого хода и полную массу трансформатора.

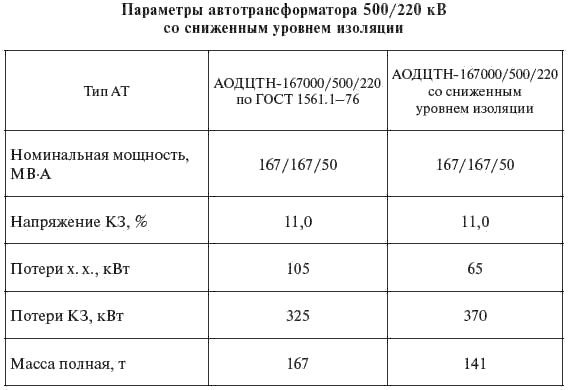

В последние годы на Московском электрозаводе разработаны серии АТ 167 МВА и 267 МВА напряжением 500/220 кВ со сниженным на одну ступень уровнем изоляции без изменения каких-либо требований к системе защиты от перенапряжений, что особенно важно для эксплуатации при замене старых конструкций трансформаторов. Параметры указанных АТ приведены в табл. 5.16.

В настоящее время ОАО ХК «Электрозавод» приступил к разработке и освоению трансформаторов нового поколения, в котором за счет применения новых материалов, конструктивных и технологических решений значительно повышается технический уровень трансформаторов: снижаются потери холостого хода, повышается надежность, решается проблема отказа от капитальных ремонтов в течение всего срока службы трансформаторов.

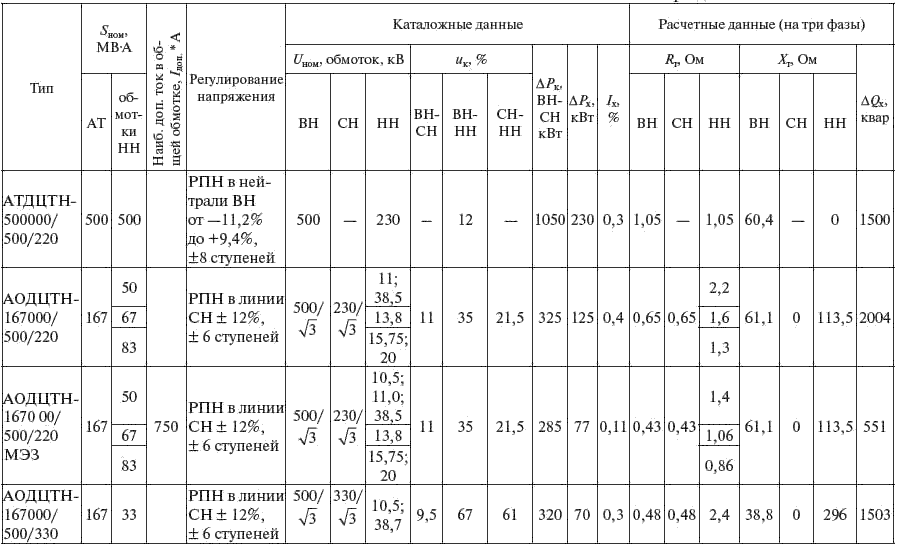

Таблица 5.16

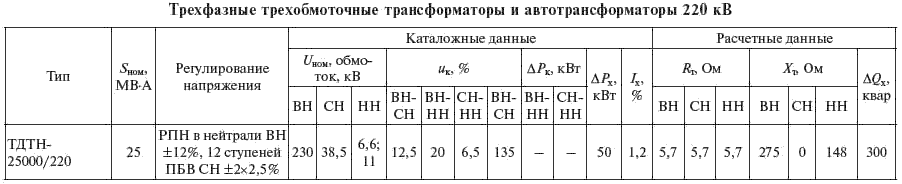

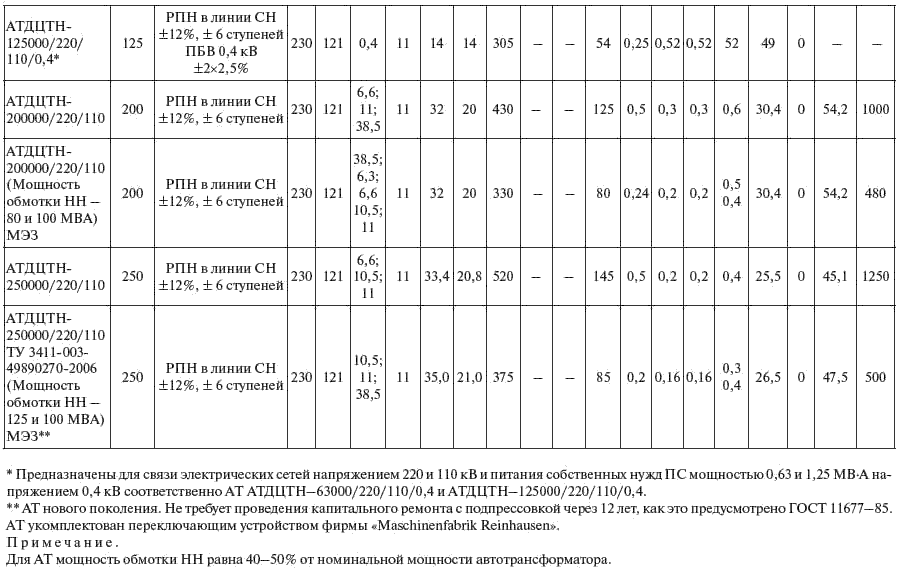

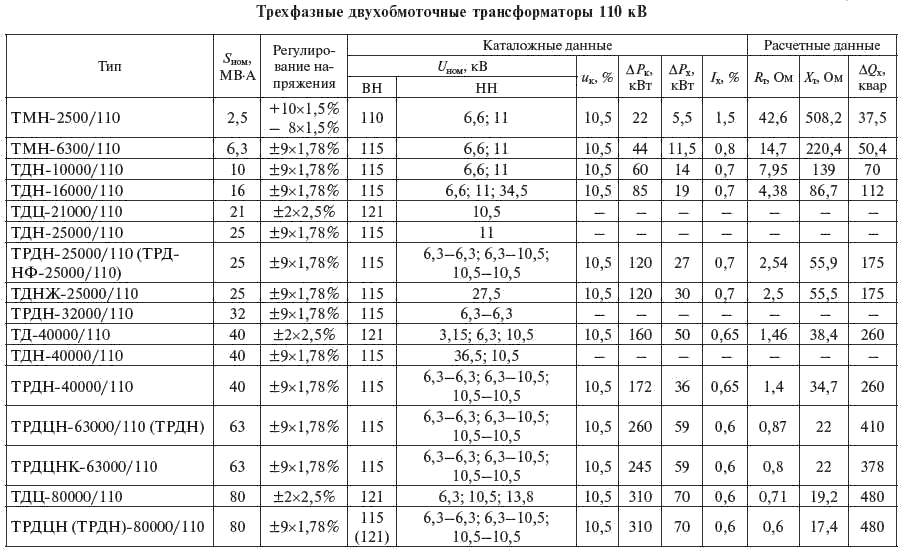

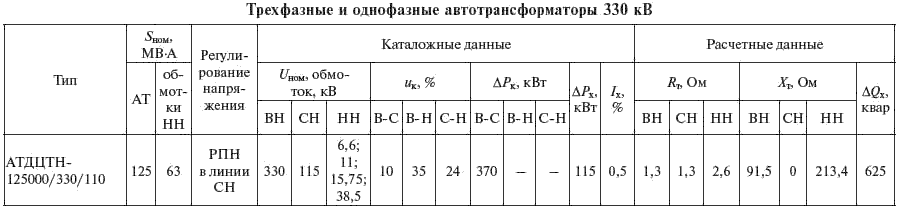

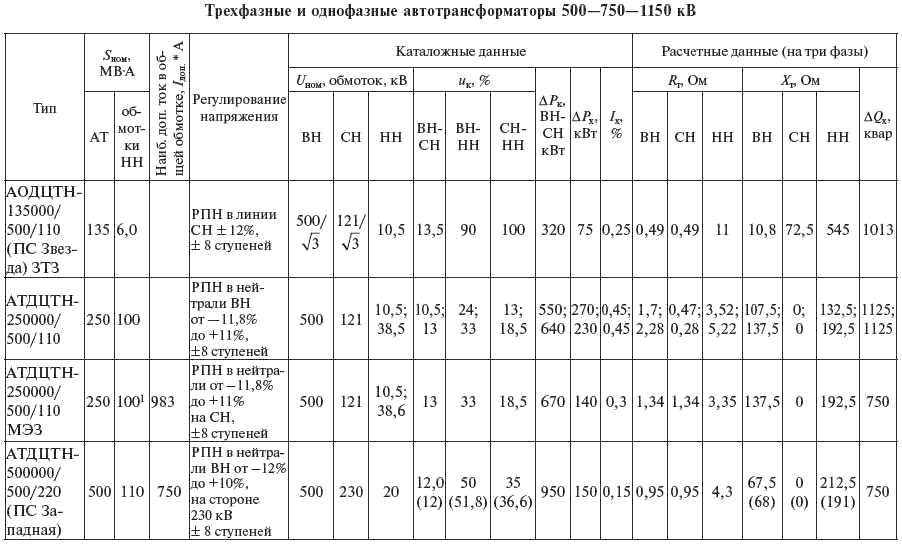

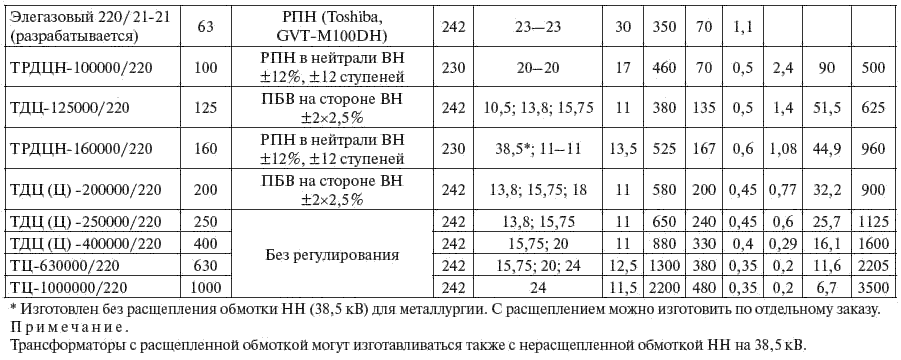

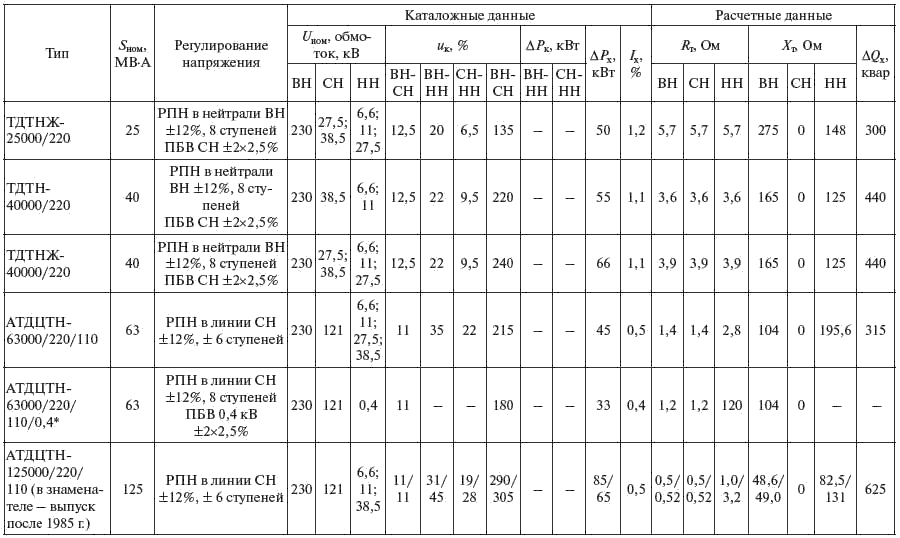

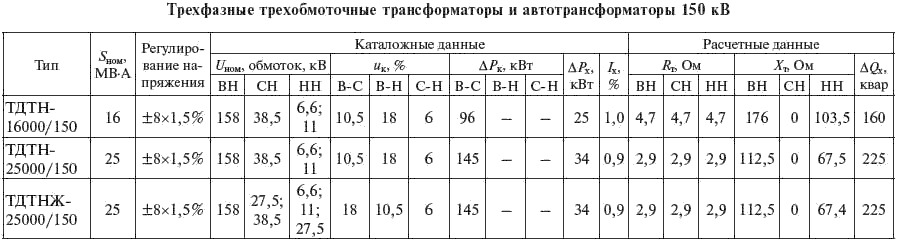

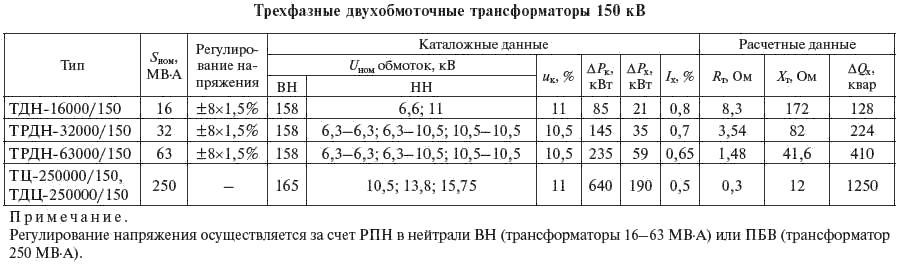

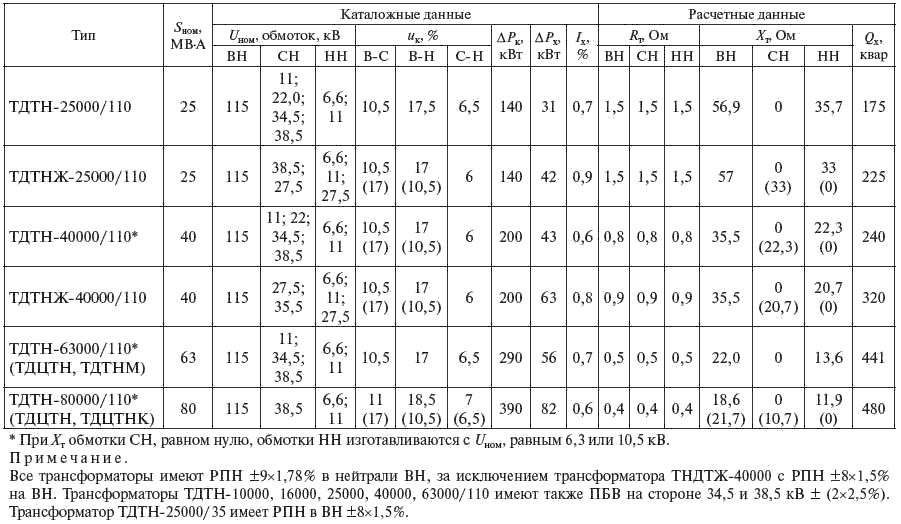

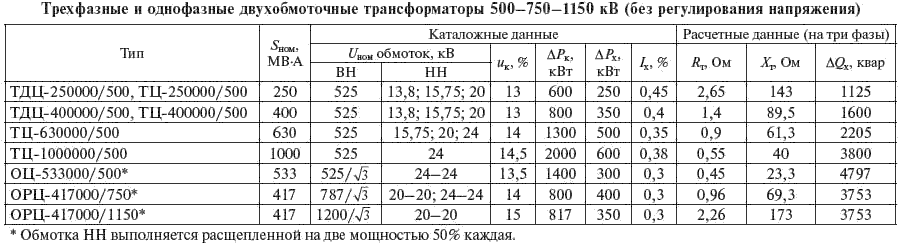

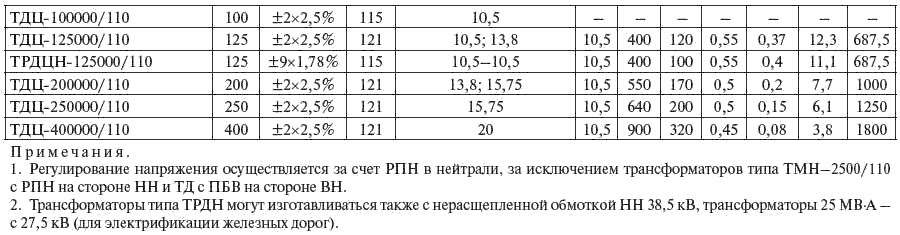

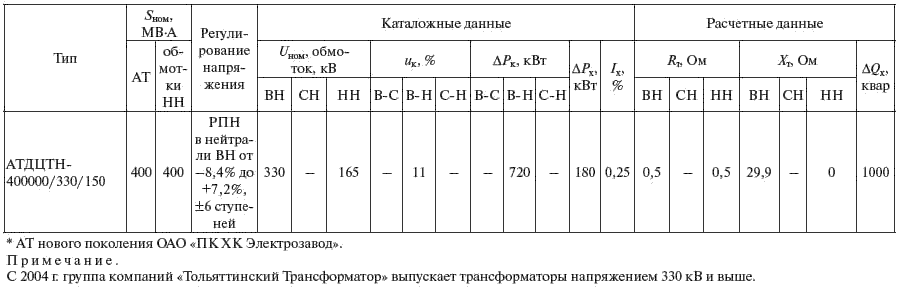

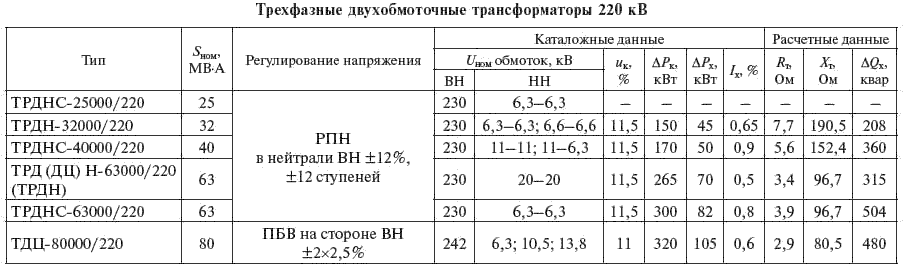

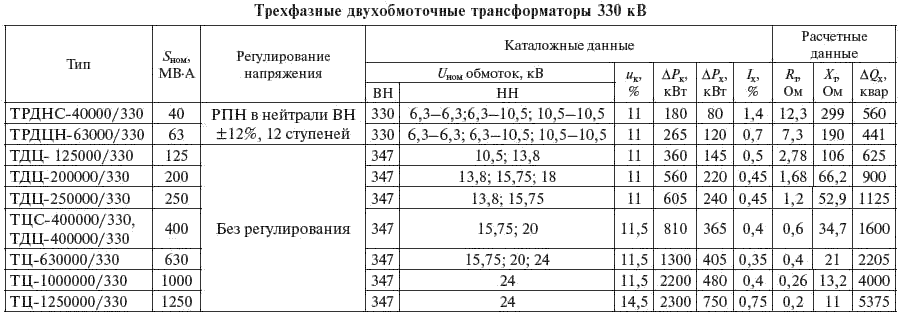

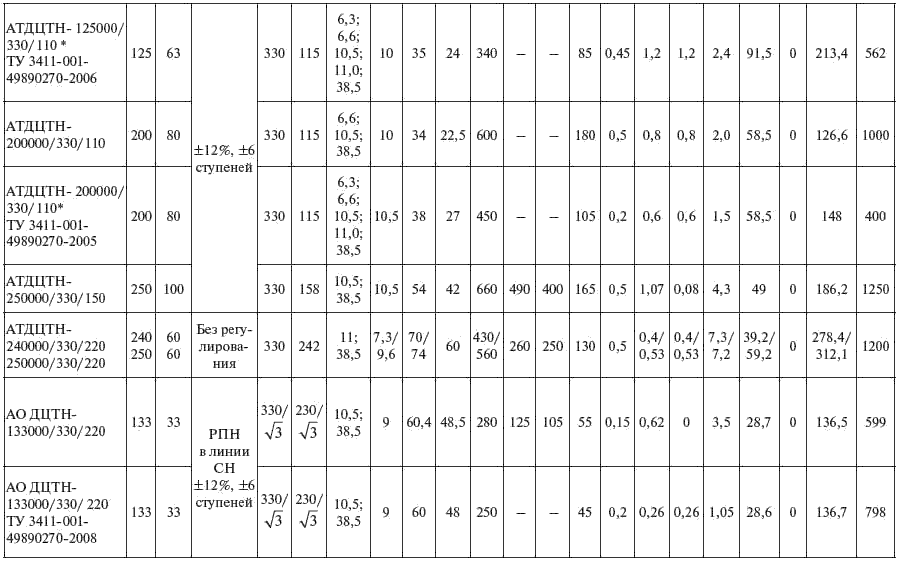

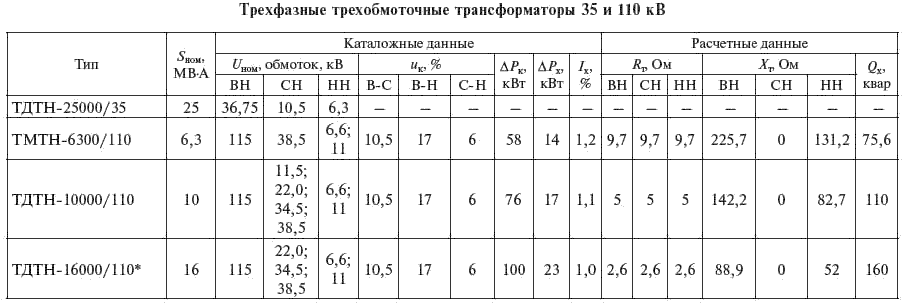

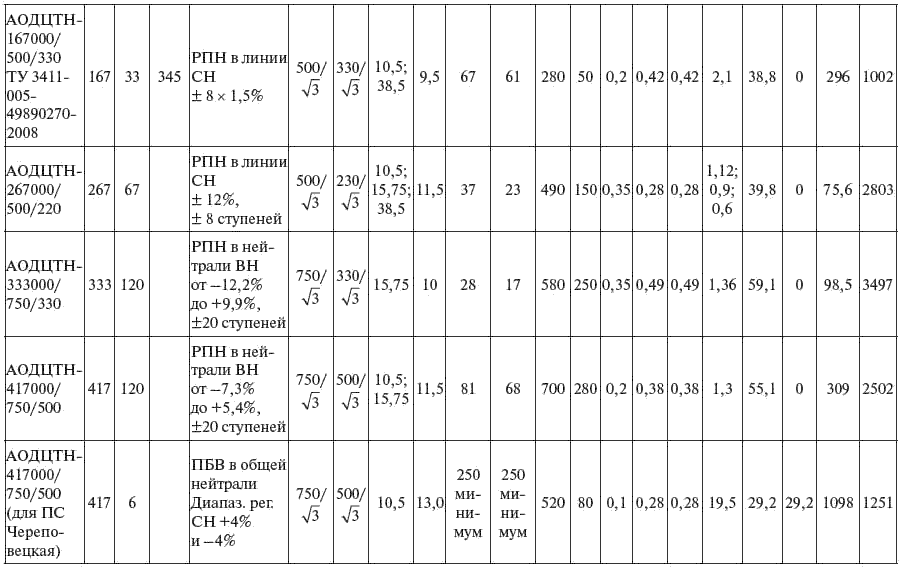

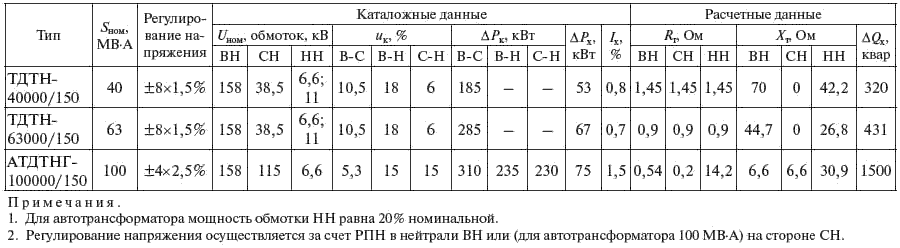

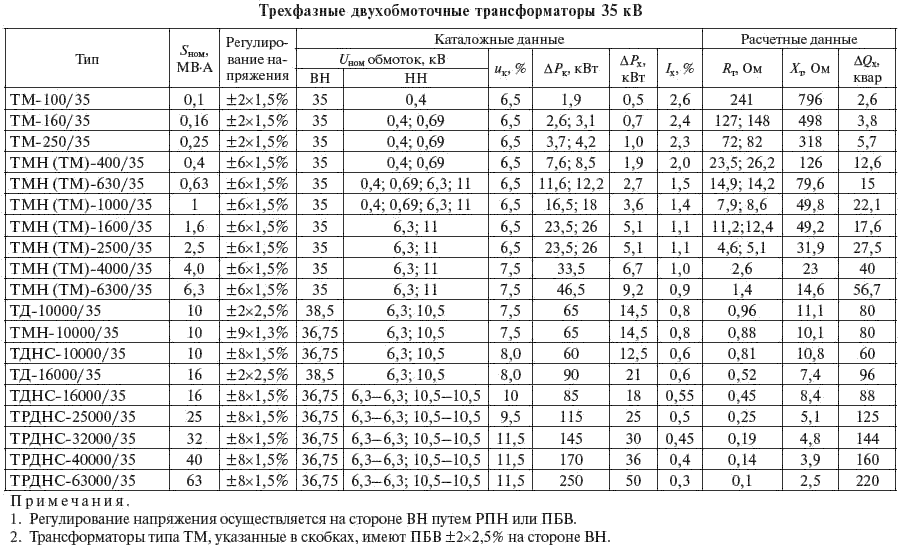

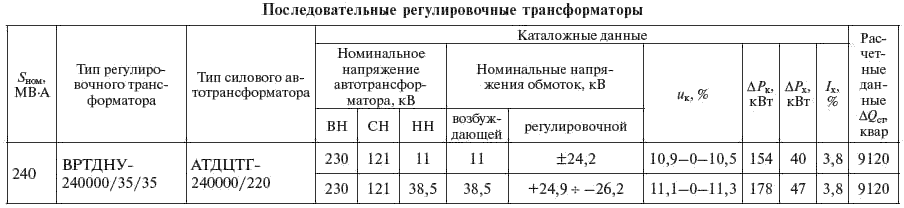

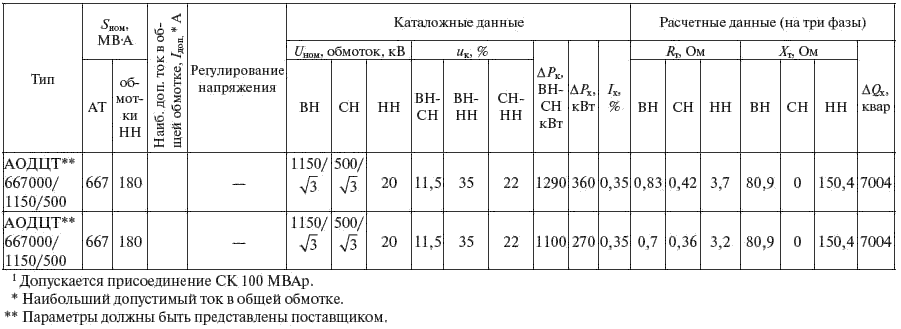

В табл. 5.17-5.27 приведены основные каталожные и расчетные данные трансформаторов.

Таблица 5.17

Таблица 5.18

Таблица 5.19

Окончание табл. 5.19

Таблица 5.20

Таблица 5.21

Окончание табл. 5.21

Таблица 5.22

Таблица 5.23

Окончание табл. 5.23

Таблица 5.24

Таблица 5.25

Окончание

табл. 5.25

Таблица 5.26

Таблица 5.27

Продолжение табл. 5.27

Окончание табл. 5.27

Таблица 5.28

Таблица 5.29

5.3.11. Кабельные трансформаторы

В настоящее время за рубежом широкое применение в распределительных сетях 10–20 кВ и на напряжении 110–500 кВ получили кабели с изоляцией из СПЭ. Одновременно с этим разработаны сухие трансформаторы с использованием поперечносшитого полиэтиленового кабеля.

Кабельные трансформаторы обладают повышенной надежностью благодаря простоте конструкции и высокой надежности кабеля, более безопасны и меньше воздействуют на окружающую среду, чем маслонаполненные трансформаторы.

Фирма АББ предлагает кабельные трансформаторы в диапазоне напряжений 36-145 кВ мощностью до 150 МВА.

Областью применения кабельных трансформаторов могут являться ПГВ в городах, где имеются высокие требования к пожаро-и взрывобезопасности, снижению загрязнения окружающей среды. В настоящее время препятствием к их применению является высокая стоимость.

5.3.12. Выбор трансформаторов и автотрансформаторов на понижающих подстанциях

Выбор количества трансформаторов (АТ) зависит от требований к надежности электроснабжения питающихся от ПС потребителей.

В практике проектирования на ПС рекомендуется, как правило, установка двух трансформаторов.

Применение однотрансформаторных ПС допускается:

в качестве первого этапа сооружения двухтрансформаторной ПС. При этом на период работы одного трансформатора должно быть обеспечено резервирование электроснабжения потребителей по сетям вторичного напряжения;

для питания потребителей, допускающих перерыв электроснабжения на время, достаточное для замены поврежденного трансформатора (например, насосные станции орошения земель);
