5.4. Коммутационная аппаратура
5.4.1. Выключатели
Коммутационные аппараты предназначены для присоединения отдельных элементов электрической части электростанций и ПС, а также для присоединения к ним линий электропередачи.
В электрических сетях 35 кВ и выше основным коммутационным аппаратом является выключатель.
Выключатели служат для включения и отключения токов, протекающих в нормальных и аварийных режимах работы электрической сети. Наиболее тяжелые условия работы выключателя возникают при отключении токов КЗ.
Основные типы выключателей, используемые для коммутации электрических цепей, описаны ниже.
Масляные выключатели. В этих аппаратах дугогасительное устройство заполнено трансформаторным маслом. Гашение
Электромагнитные выключатели. На электрическую дугу, возникающую в процессе отключения, действует магнитное поле, которое загоняет дугу в керамическую гасительную камеру. Охлаждение дуги в камере создает условия для ее гашения. Электромагнитные выключатели выпускаются на напряжение 6-10 кВ.
Воздушные выключатели. Гашение дуги осуществляется потоком сжатого воздуха. Номинальное напряжение до 1150 кВ.
Элегазовые выключатели. Гашение дуги производится потоком элегаза, либо путем подъема давления в камере за счет дуги, горящей в замкнутом объеме газа. Применяются на все классы напряжения.
Вакуумные выключатели. Контакты расходятся в вакууме. Вакуумные выключатели применяются при напряжении до 110 кВ включительно. Вакуумные выключатели ВБЭ—110 предназначены для выполнения частых коммутационных операций в нормальных и аварийных режимах работы трансформаторов дуговых сталеплавильных печей и других электроустановок в достаточно жестких режимах (по 50-100 коммутаций в сутки).

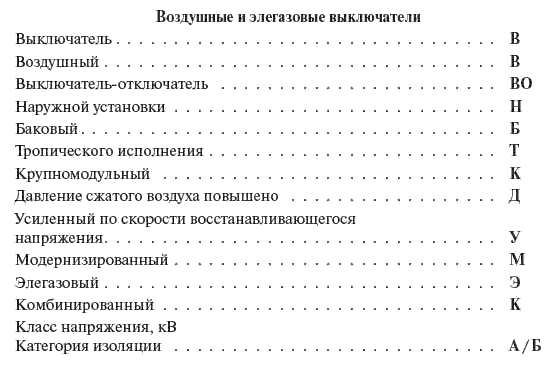

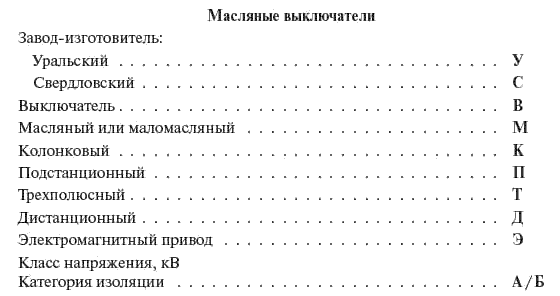

Обозначения типов выключателей приведены ниже.

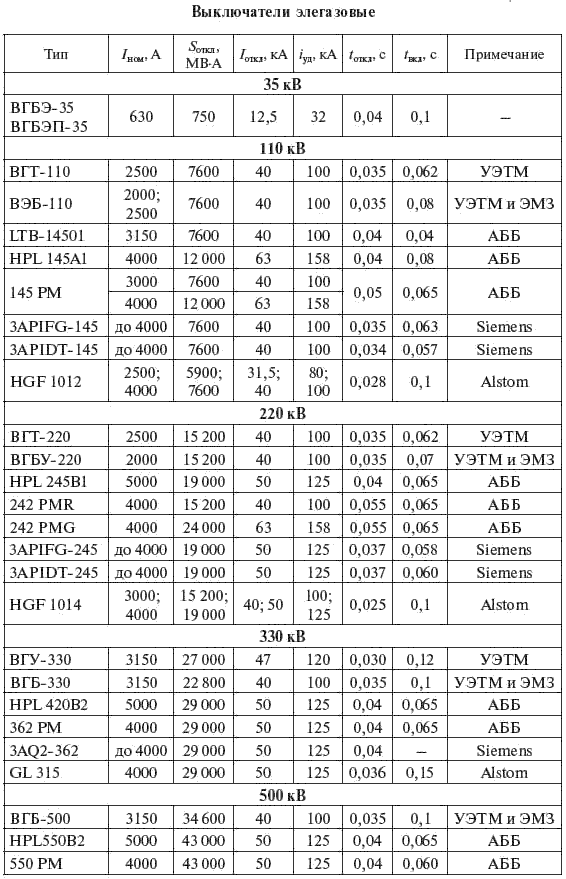

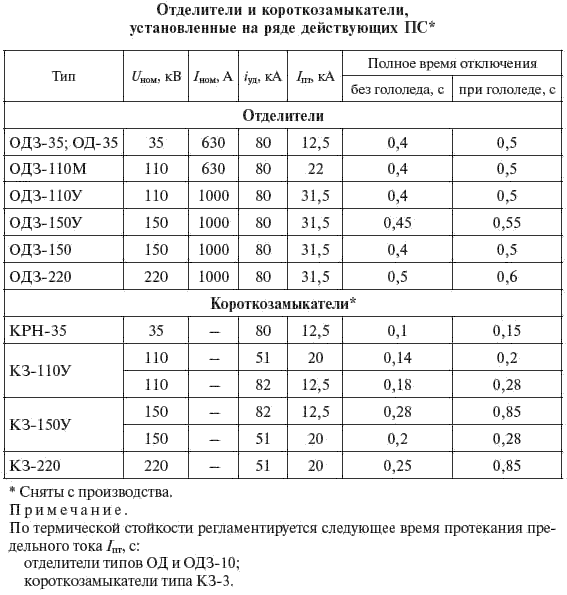

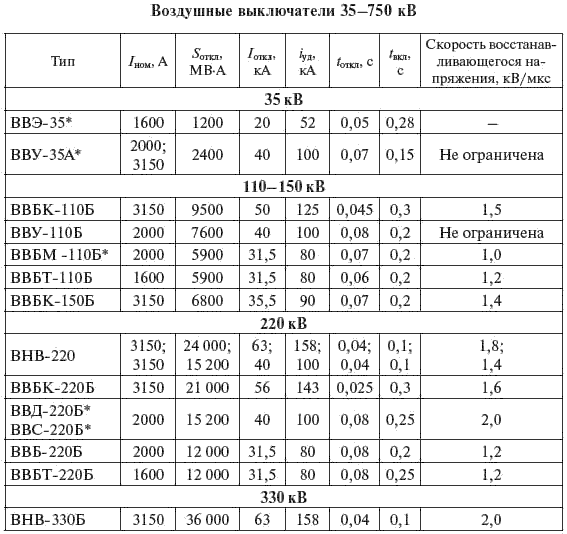

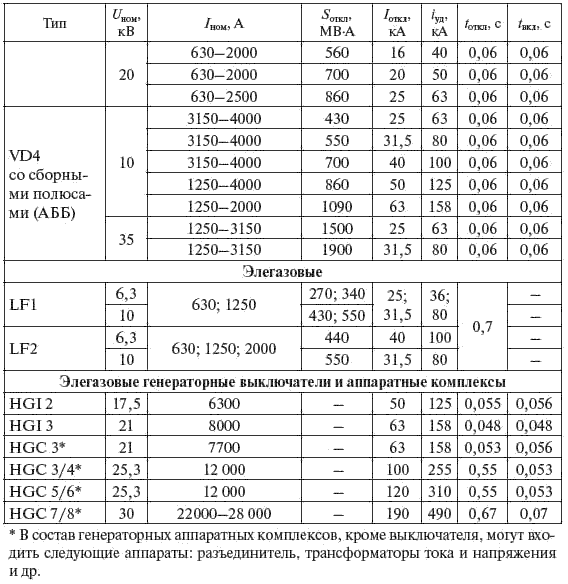

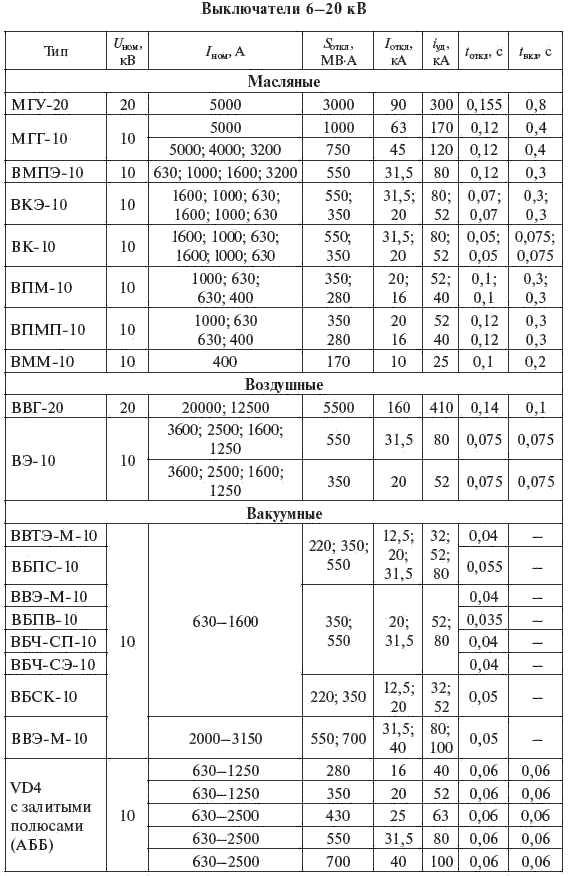

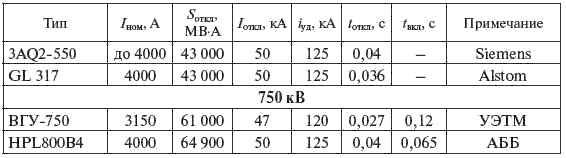

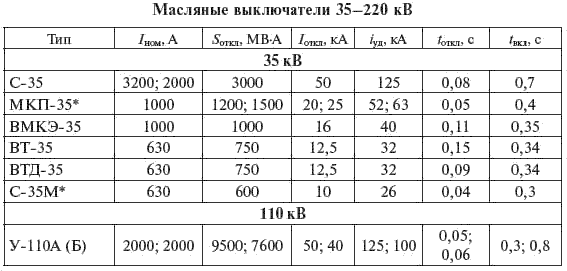

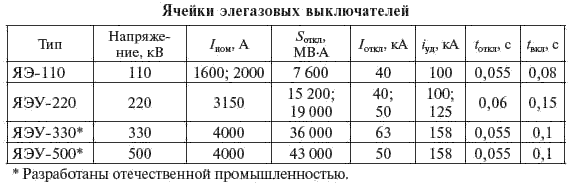

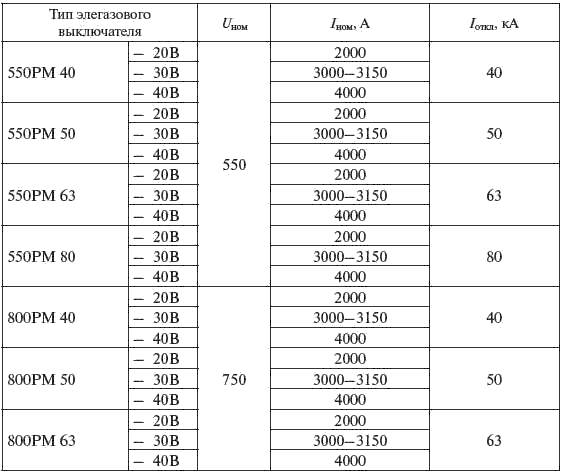

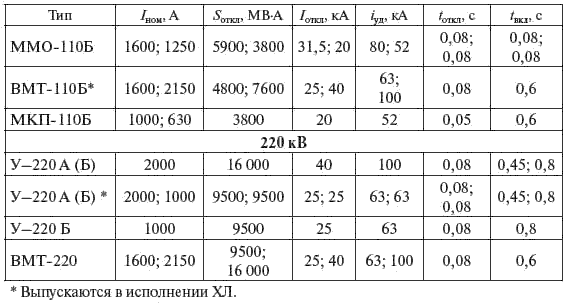

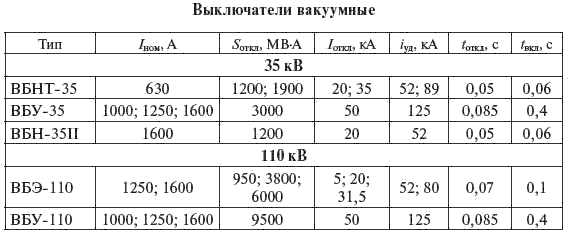

Основные характеристики масляных, воздушных, вакуумных и элегазовых выключателей 35-1150 кВ приведены в табл. 5.30-5.36, характеристики отделителей и короткозамыкателей — в табл. 5.37.

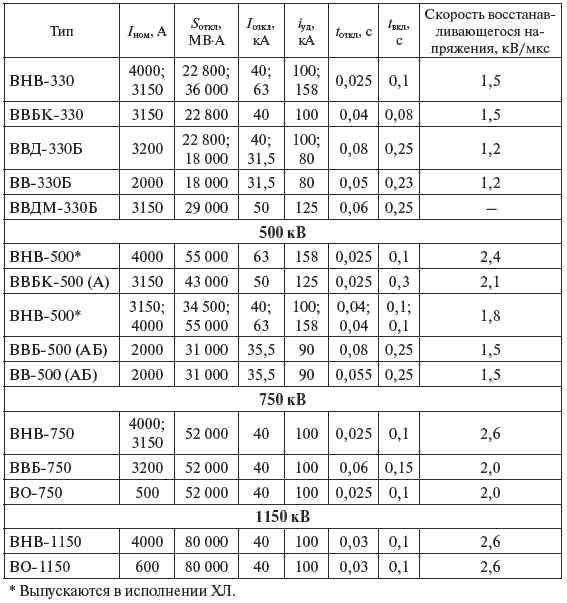

Значения скорости восстанавливающегося напряжения, имеющиеся в заводских материалах, приведены в табл. 5.32.
Выключатели могут применяться и в сетях более низкого напряжения, чем Uном; их отключаемая мощность при этом снижается пропорционально уменьшению напряжения.
Таблица 5.30
Окончание табл. 5.30
Таблица 5.31
Окончание табл. 5.31
Таблица 5.32
Окончание табл. 5.32
< image l:href="#"/>Таблица 5.33
Таблица 5.34
Окончание
Таблица 5.35
Окончание табл. 5.35

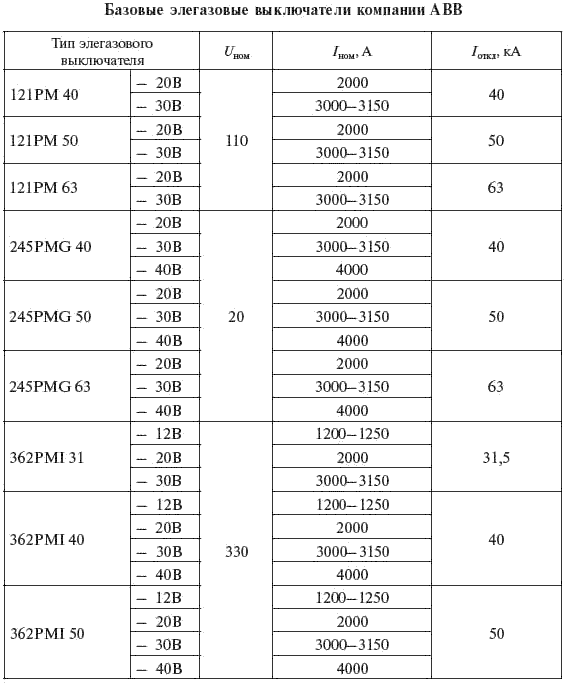

Компания АББ производит также полный диапазон высоковольтных колонковых элегазовых выключателей с однополюсным или трехполюсным управлением напряжением до 800 кВ и током отключения до 63 кА:
EDF SK до 84 кВ с номинальным током до 2500 А;
LTB D до 170 кВ с номинальным током до 3150 А;
LTB E до 800 кВ с номинальным током до 4000 А;
WCB и DCB до 420 кВ — выключатели выкатной конструкции (WCB) и выключатели-разъединители (DCB) для применения в компактных РУ.
Таблица 5.36
Таблица 5.37
5.4.2. Технические характеристики КРУЭ
Основные элементы КРУЭ (выключатели, разъединители, сборные шины, трансформаторы тока и напряжения и пр.) заключены в кожухи (блоки), заполненные элегазом. Подобные конструкции обеспечивают модульный принцип построения КРУЭ.

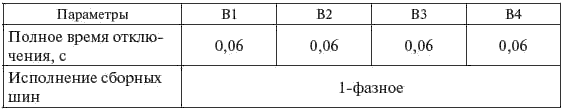

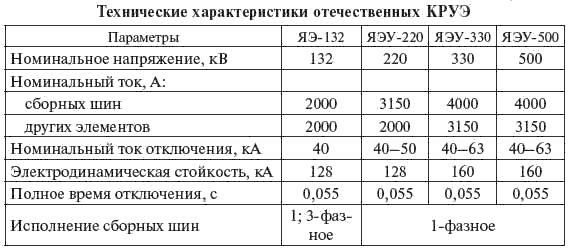

Основные технические характеристики отечественных КРУЭ, выполненных по схеме с двумя системами сборных шин, приведены в табл. 5.38. Ячейки предназначены для внутренней установки. Каждая фаза заключена в собственный газоплотный кожух.

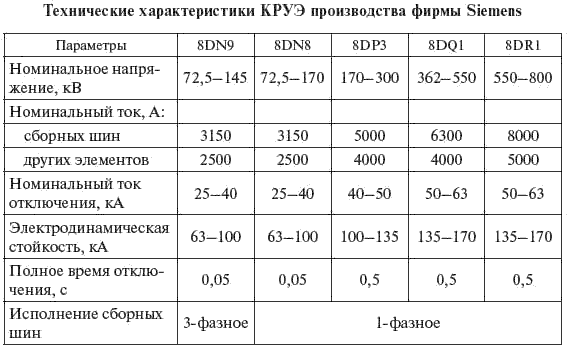

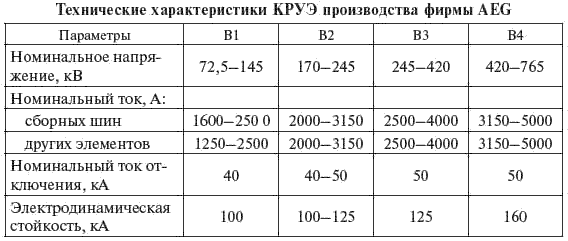

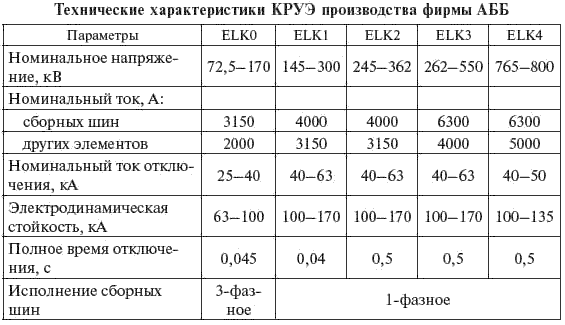

В табл. 5.39-5.41 отражены технические характеристики КРУЭ ряда ведущих зарубежных производителей.
Таблица 5.38
Таблица 5.39
Таблица 5.40
Окончание табл. 5.40
Таблица 5.41
5.5. Компенсирующие устройства
Компенсирующими устройствами называются установки, предназначенные для компенсации емкостной или индуктивной составляющей переменного тока. Обозначения типов КУ и реакторов приведены ниже.
В качестве средств компенсации реактивной мощности применяют шунтовые конденсаторные батареи, синхронные компенсаторы (СК), статические компенсаторы реактивной мощности, ШР, управляемые реакторы и асинхронизированные турбогенераторы (табл. 5.2).
