Справочное пособие по цифровой электронике

Тули Майк

Чтобы преодолеть эту трудность, требуются логические устройства, которые не только формируют на своих выходах логический 0 и логическую 1, но и при необходимости отключаются от шины. По существу, в них появляется третье, высокоимпедансное состояние, поэтому такие устройства (микросхемы) относят к семейству тристабильной (трехустойчивой) логики.

Специальный входной сигнал, обычно называемый разрешением EN или выбором кристалла CS, переводит тристабильную микросхему в рабочее состояние. Сигнал EN (CS) может быть активным при высоком или низком уровне: в первом случае выходные сигналы микросхемы действительны, когда EN или CS соответствует логической 1, а во втором — логическому 0. Сигнал с активным низким уровнем обозначается

небольшим кружком в месте его входа (рис. 2.1).

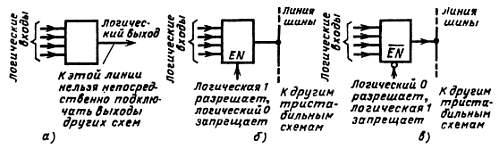

Рис. 2.1. Сравнение обычных и тристабильных логических схем:

а _{—обычная логическая схема; б — тристабильная логическая схема (разрешается высоким уровнем EN); в — тристабильная логическая схема (разрешается низким уровнем EN)}

2.4. Логические уровни

Под логическими уровнями понимают диапазоны напряжений, используемые для представления логических состояний 0 и 1. Неудивительно, что логические уровни для КМОП-схем существенно отличаются от уровней для TTЛ-схем. Действительно, уровни для КМОП-схем даются относительно напряжения питания (оно варьируется в диапазоне от +3 до +15 В), а для ТТЛ-схем уровни фиксированы. Значения логических уровней приведены в табл. 2.1.

2.5. Запас помехоустойчивости

В идеальном случае интерпретация логических уровней не должна вызывать ни неопределенности, ни неоднозначности. К сожалению, в реальных сигналах всегда действуют помехи (шум). Следовательно, важнейшим свойством логических схем становится способность подавлять помехи. Особенно это относится к устройствам, работающих в условиях сильных электрических помех, например на металлургическом заводе или судоверфи.

Способность логической схемы подавлять помехи измеряется запасом помехоустойчивости и определяется как разность между минимальными значениями выходного к входного напряжений в состоянии высокого уровня к максимальными значениями выходного, и входного напряжений в состоянии низкого уровня.

Запас помехоустойчивости для стандартных ТТЛ-схем серии 7400 обычно составляет 0,4 В, а для КМОП-схем равен 1/3 V_DD (рис. 2.2).

Рис. 2.2. Логические уровни КМОП– и ТТЛ– схем

2.6. Логические элементы

Обозначения основных логических элементов в соответствии с английским (BS) и американским (MIL/ANSI) стандартами показаны на рис. 2.3. В Великобритании широко распространен американский стандарт, и лишь некоторые фирмы следуют стандарту BS [2] . Рассмотрим вкратце функции логических элементов, приведенных на рис. 2.3.

2

Таблица стандартных обозначений логических элементов, принятых в СССР, приведена в приложении. — Прим. пер.

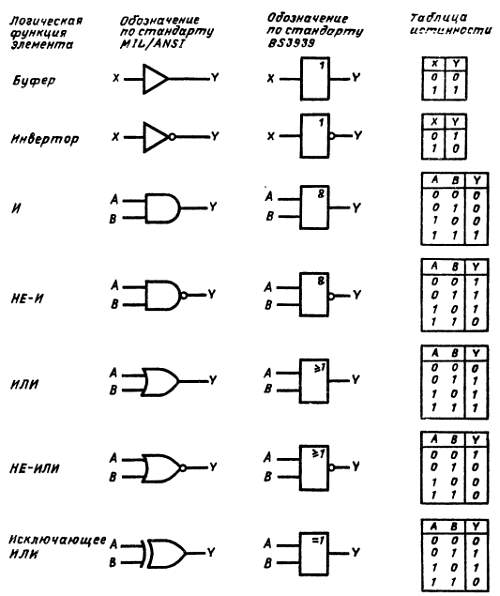

Рис. 2.3. Обозначения

и таблицы истинности основных логических элементов.

Буфер. Буфер не изменяет логического состояния цифрового сигнала, т. е. логическая 1 (или 0) на входе вызывает логическую 1 (или 0) на выходе. Буферы обычно применяются для повышения нагрузочной способности по току, а также формирования логических уровней, действующих в интерфейсе (устройстве сопряжения).

Инвертор. Инвертор осуществляет дополнение логического состояния, т. е. логическая 1 на входе вызывает логический 0 на выходе и наоборот. Кроме того, инверторы усиливают сигнал по току и, как буферы, применяются в схемах интерфейсов.

Элемент И. На выходе элемента И логическая 1 появляется, если только все входы одновременно находятся в состоянии логической 1. Все остальные комбинации входов приводят к образованию на выходе логического 0.

Элемент НЕ-И. На выходе элемента НЕ-И образуется логический 0, когда все выходы одновременно находятся в состоянии логической 1. Любая другая комбинация входов вызывает появление на выходе логической 1. Следовательно, элемент НЕ-И — это просто элемент И с инвертированным выходом; кружок на выходе показывает эту инверсию.

Элемент ИЛИ. На выходе элемента ИЛИ появляется логическая 1, если хотя бы один из входов находится в состоянии логической 1. Другими словами, выход элемента ИЛИ соответствует логическому 0, если состояния всех входов одновременно равны логическому 0.

Элемент НЕ-ИЛИ. Элемент НЕ-ИЛИ выдает на выходе логическую 1, если только все его входы одновременно находятся в состоянии логического 0. Любая другая комбинация входов вызывает появление на выходе логического 0. Нетрудно заметить, что этот элемент представляет собой элемент ИЛИ с инвертированным выходом. По-прежнему на инверсию указывает небольшой кружок на выходе элемента.

Элемент исключающее ИЛИ. Выход элемента исключающее ИЛИ (сумматора по модулю 2) соответствует логической 1, если один из входов находится в состоянии логической 1, а другой — в состоянии логического 0. На выходе появляется логический 0, когда логические состояния обоих входов одинаковы. Отметим, что инверторы и буферы имеют по одному входу, элементы исключающее ИЛИ — два входа, а остальные логические элементы могут иметь до восьми входов.

2.7. Таблицы истинности

В таблицах истинности на рис. 2.3 в удобной форме представлены функции логического элемента. Для логического элемента с n входами получается 2ⁿ входных комбинаций, т. е. двухвходовый элемент имеет четыре входные комбинации, а трехвходовый — восемь и т. д.

2.8. Схема охранной сигнализации

Попробуем найти практическое применение изложенному материалу. На рис. 2.4 показана схема охранной сигнализации с четырьмя входами. Каждым из входов управляет нормально замкнутое реле, которое соединяет вход с землей («общий»), т. е. обеспечивает на входе состояние логического 0. Когда реле размыкается, состояние соответствующего входа изменяется с логического 0 на логическую 1, что вызывает появление сигнала тревоги. Четыре светодиода, управляемых инверторами, индицируют логические состояния входов, а пятый светодиод показывает наличие питания. На выходе схемы включен динамик LSI, который импульсно включается с использованием звукового и низкочастотного сигналов. Эти сигналы формируют два генератора Шмитта (IC2) с времязадающими цепочками C1—R10 и С2—R11.
