Для получения симметричного прямоугольного сигнала следует выбрать резистор R2 намного больше R1.
На рис. 4.4 показан стандартный таймер 555, работающий в моностабильном режиме. Для получения выходного импульса на входного импульса на вход Запуск подается спадающий

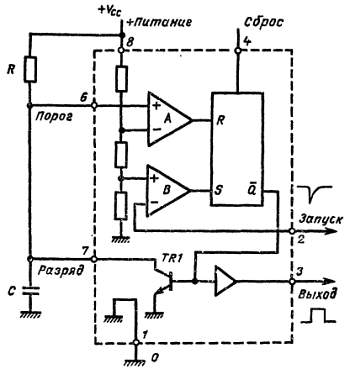

Рис. 4.4.Моностабильная конфигурация таймера 555.
Запуск подается спадающий фронт, т. е. осуществляется
После этого конденсатор С заряжается от источника питания через резистор R до тех пор, пока напряжение Порога не достигнет двух третей напряжения питания. В этот момент напряжение на выходе верхнего компаратора изменяется и триггер сбрасывается. На его выходе Q оказывается напряжение высокого уровня, транзистор TR1 включается, а на выходе (контакт 3) формируется напряжение низкого уровня. Следовательно, схема переводится в пассивное состояние и ожидает следующего запускающего импульса.
Для этого режима справедливы следующие расчетные соотношения:
временной интервал, в течение которого на выходе действует напряжение высокого уровня, t = 1,1 x RС;
рекомендуемая ширина запускающего импульса tзап < tвкл/4.
Стандартный таймер 555 выпускается в 8-контактном корпусе типа DIP (рис. 4.5).
Рис. 4.5. Разводка контактов одиночного таймера 555
Диапазон рабочего напряжения питания составляет от 4,5 до 15 В. Он перекрывает обычный диапазон TTЛ-схем, поэтому таймер может работать вместе с ними. Выпускаются также и другие разновидности стандартного таймера 555.
Маломощный КМОП-таймер 555 (например, ICM7555IPA). Эта микросхема является аналогом стандартного таймера, но изготавливается по КМОП-технологии. Благодаря этому расширяется диапазон напряжения питания (от 2 до 18 В) и уменьшается потребляемый ток (120 мкА при питании 18 В). Несмотря на то что выходная нагрузочная способность микросхемы уменьшается, все же допускается подключать к схеме до двух стандартных ТТЛ-нагрузок.
Сдвоенный таймер 555 (например, NE556A). Это просто сдвоенный вариант стандартной микросхемы 555, выпускаемый в 14-контактном корпусе (рис. 4.6).
Рис. 4.6. Разводка контактов сдвоенного таймера 555
Оба таймера можно использовать независимо друг от друга; они обладают такими же электрическими характеристиками, как и стандартный таймер 555.
Маломощный сдвоенный таймер (например, ICM7556IPA). Микросхема представляет собой сдвоенный вариант КМОП-таймера 555
Определить неисправности в схемах с таймерами довольно просто. Прежде всего требуется выяснить, в каком режиме (астабильном или моностабильном) работает таймер. Затем следует сделать обоснованное предположение о длительности выходного импульса. При этом можно воспользоваться приведенными выше соотношениями либо номограммами, приведенными на рис. 4.7 и 4.8.

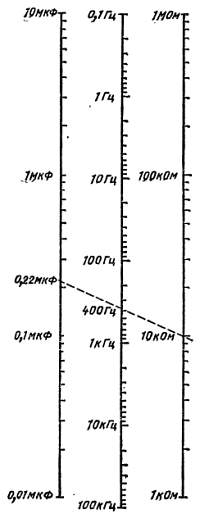

Рис. 4.7. Номограмма для определения частоты импульсов таймера 555 в астабильном режиме. При С = 0,22мкФ и R = R1 = R2 = 10 кОм частота составляет около 400 кГц.
Рис. 4.8. Номограмма для определения ширины импульса таймера 555 в моностабильном режиме. При С = 0,1 мкФ и R =47 кОм ширина импульса составляет около 5 мс.
Выходное состояние таймера (сигнал на контакте 3, см. рис. 4.6) определяется с помощью логического пробника (схема самодельного пробника дана в приложении 2) или осциллографа, если, конечно, он есть. В астабильном режиме логический пробник при касании его зондом контакта 3 стандартного таймера должен показать наличие непрерывной импульсной последовательности (индикация светодиодами логических 0 и 1). По относительной яркости свечения светодиодов можно даже грубо оценить коэффициент заполнения импульсов.
Отметим, что для обеспечения астабильного режима работы на входе Сброс (контакт 4) должен действовать сигнал высокого уровня. В некоторых устройствах этот вход используется для переключения триггера. Поэтому, если астабильная работа не обнаруживается, целесообразно проверить сигнал на входе сброса.
Для проверки моностабильной работы также достаточно одного логического пробника. Но если длительность выходного импульса невелика (например, менее 100 мс), важно, чтобы в пробнике была схема расширения импульсов. Зондом пробника следует коснуться выхода (контакт 3 в стандартном таймере 555) и осуществить запуск. В некоторых схемах запуск реализуется очень просто, например с помощью специально предусмотренной для этого кнопки.
В других случаях запуск можно смоделировать, закоротив контакт 2 на землю, как показано на рис. 4.9.
Рис. 4.9. Моделирование запуска спадающим фронтом.
Подчеркнем, что при сопряжении сигнала запуска по постоянному току спадающий фронт импульса должен иметь достаточную амплитуду, чтобы напряжение на контакте 2 упало ниже одной трети напряжения питания.
