Артиллерийский средний танк «Хо-и», захваченный американцами в 1945 году.

Танки «Тип 4» и «Тип 5»

Созданный к концу войны «Тип 4» («Чи-то» — «средний седьмой») с 75- мм пушкой и 75-мм лобовой броней так и не пошел в серийное производство. Он представлял собой развитие «Чину» и в то же время попытку создания принципиально нового среднего танка, отвечающего требованиям времени. Пушка «Тип 4» была разработана на основе зенитной «Тип 88» и при длине ствола 44 калибра придавала 6,6-кг снаряду начальную скорость 720 м/с. Противооткатные устройства монтировались над стволом.

Танк имел сварные корпус и башню. Последняя была увеличенным вариантом башни «Чи-ну», но без кормового люка. В правом ее борту сзади монтировалась пулеметная установка — очевидно, из желания сохранить кормовой пулемет даже при занятой боекомплектом нише. В кормовой части

корпуса устанавливался 400-сильный дизель. Ходовую часть удлинили на один опорный каток и, соответственно, изменили подвеску: четыре передних катка подвешивались по обычной «схеме Хара», три задних — по той же схеме, но с индивидуальной подвеской одного катка. Траки гусениц были уширены и в них выполнены специальные отверстия — цевки. Уширение гусениц потребовало сделать сдвоенными все поддерживающие ролики. «Чи-то» имел радиостанцию со штыревой антенной, устанавливаемой на левом борту корпуса.

Построено было только 5 опытных машин —две в 1942-м и три в 1943 году. Характерно, что одновременно с опытными танками в это время японцы создавали и САУ на их шасси.

В двух опытных экземплярах изготовили и «Тип 5» («Чи-ри» — «средний девятый») с 75-м пушкой в башне и 37- мм — в лобовом листе корпуса слева. 75-мм пушка аналогична установленной на «Чи-то», а 37-мм «Тип 1» имела длину ствола 46 калибров и придавала снаряду массой 0,7 кг начальную скорость 800 м/с.

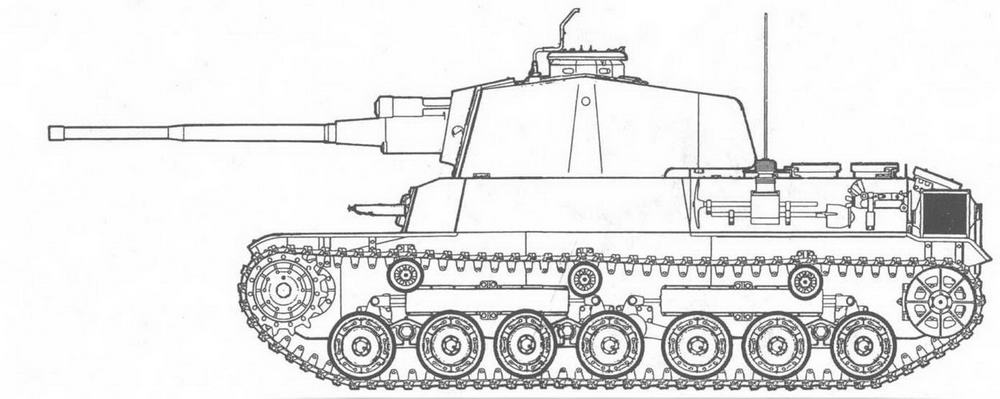

«Чи-ри».

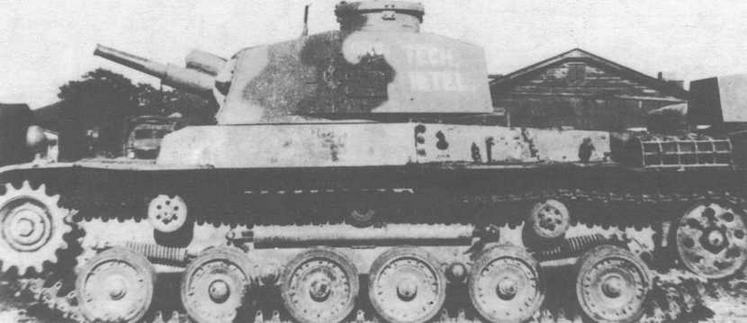

«Чи-то».

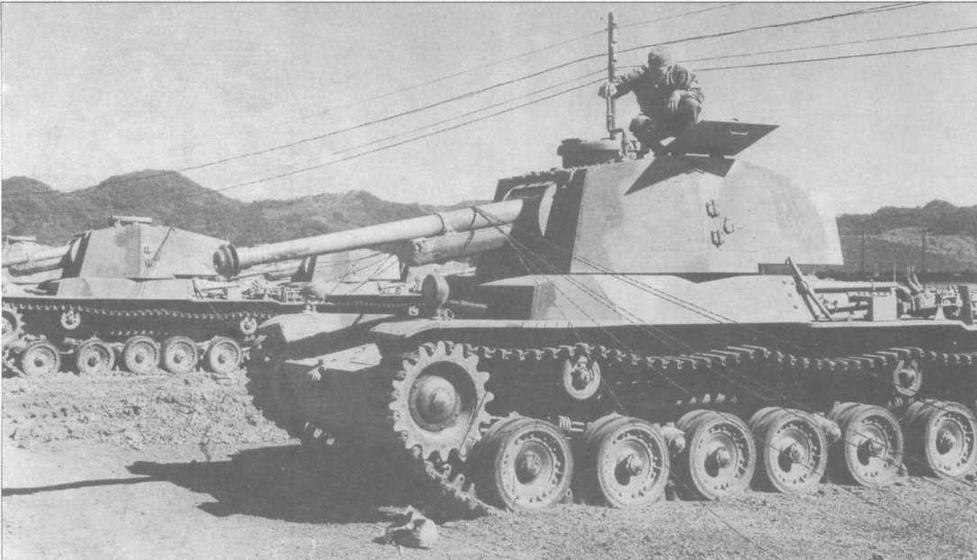

Так и не вступившие в бой «Чи-ну», предназначавшиеся для обороны Японии. 1945 год.

Тактико-технические характеристики танков семейства «Чи-ха»

Марка танка	«Чи-ха»	«Шинхото Чи-ха»	«Чи-хе»	«Чи-ну»	«Чи-то»	«Чи-ри»
Год принятия на вооружение или постройки	1937	1940	1941	1943	1944	1945
Боевая масса,т	14	15,8	17,2	18,8	30,48	37,6
Экипаж, чел.	4	4	5	5	5	5
Габариты, мм:
длина	5500	5500	5730		6420	7300
ширина	2330	2330	2330	2330	2870	3050
высота	2210	2380	2420	2610	2870	3050
клиренс	420	420	420	400	400	400
Толщина брони, мм:
лоб корпуса	25	25	50	50	75	75
борт	22	22	25	25	25-35	25-50
корма	25	25	20	20	50	50
крыша	12	12
башня	20	25	25	25	50	50
маска пушки	25	30		50	75	75
Макс, скорость, км/ч	40	40	44	39	45	45
Запас хода, км	210	210	210	210	250	200
Преодолеваемые препятствия:
угол подъема, град.	30-35	30-35	30-35	30-35	30-35	30-35
ширина рва, м	2,5	2,5	2,5	2,5	2,7	2,8
высота стенки, м	0,76	0,76	0,76	0,76
глубина брода, м	1,0	1,0	1,0	1,0

Установка в рамке допускала качание пушки в горизонтальной и вертикальной плоскостях. На втором прототипе танка вместо 37-мм пушки устанавливался 7,7-мм пулемет.

Сварной корпус танка имел наклонное расположение бронелистов и бортовые ниши по всей длине надгусеничных полок. Новую форму корпуса, вероятно, позаимствовали у немецкого танка Pz.V «Пантера», сведения о котором Германия передала японским специалистам в 1944 году. Высокая сварная башня «Чи-ри» имела в плане восьмиугольную форму, развитую кормовую нишу, подвесной полик. От пулеметных установок в башне отказались. Видимо, из-за отсутствия собственных мощных двигателей (дизель повышенной мощности «Тип 4» так и не был доведен к концу войны) на «Чи-ри» установили германский V-образный карбюраторный мотор BMW. Планировалось, впрочем, производство дизельного варианта машины.

Ходовая часть включала на борт восемь опорных катков и состояла из двух обычных подвесок «типа Хара», установленных последовательно.

Учитывая, что в Японии уже серийно выпускались и более мощные пушки (например, 88-мм «Тип 99»), пригодные для переделки в танковую, вооружение «Чи-ри» могло оказаться еще более сильным. Но на это уже не оставалось ни средств, ни времени.

Следует отметить, что средние танки оказали влияние и на развитие легких. В 1944 году фирма «Хино Джидоша» выпустила опытный 10- тонный легкий танк «Ке-хо» («малый пятый»). Он был скомпонован и вооружен по типу среднего «Чи-хе»: с 47-мм пушкой «Тип 1» в двухместной башне, с таким же размещением экипажа, аналогичной конструкцией ходовой части и сварным корпусом.

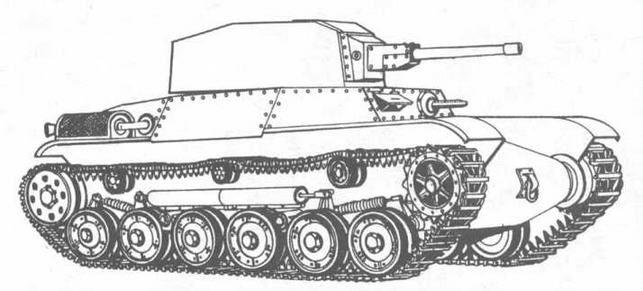

«Ке-хо».

Описание конструкции танка «Чи-ха»

КОМПОНОВКА «Чи-ха» выполнялась по схеме с передним расположением трансмиссии. Отделение управления совмещалось с боевым. Основное вооружение устанавливали в двухместной башне. Размеры боевого отделения были увеличены за счет бортовых ниш, нависших над гусеницами, однако в целом внутренний забронированный объем машины оказался сильно «ужат» — в расчете на преимущественно низкорослый экипаж. В корпусе впереди справа в выступающей рубке размещался механик-водитель, слева — пулеметчик; в башне справа от пушки — командир, слева — наводчик.

КОРПУС И БАШНЯ танка собирались из катаных броневых листов на каркасе из подкладных полос и уголков с помощью круглых заклепок и болтов с шестигранной пулестойкой головкой. Защиту лобовой части корпуса несколько увеличивал наклон двускатного верхнего лобового листа в 80° к вертикали, нижнего — 62°. Наклон лобового листа боевого отделения был значительно меньше—10°, бортовых листов — 40°. В откидываемом вверх щитке окна рубки и ее выгнутых скулах имелись горизонтальные смотровые щели. Над местами пулеметчика и механика-водителя в крыше корпуса находились люки, крышки которых снабжались замками с Т-образной поворотной рукояткой.

Конической формы башня имела небольшую кормовую нишу. Механизм поворота — механический. На крыше башни монтировалась командирская башенка (купол) со смотровыми щелями, слева от нее двустворчатый люк заряжающего. Края крыши башенки загибались вниз, прикрывая вентиляционные отверстия. В башенке имелся круглый двустворчатый люк, его крышка состояла из двух укрепленных на петлях частей — подковообразной правой и вкладывающейся внутрь нее овальной левой. В последней устанавливался перископический прибор наблюдения с бронеколпаком. Тут же находилось отверстие для сигнализации флажками.

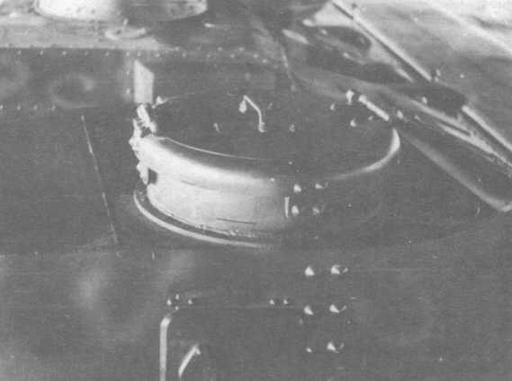

Командирская башенка «Шинхото Чи-ха». Хорошо видны смотровые щели и заклепки с пулестойкой головкой. Перед башенкой — отверстие выхода перископического прибора наблюдения.

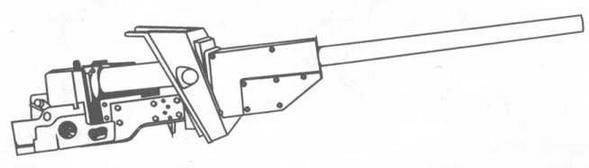

47-мм пушка «Тип 1».

ВООРУЖЕНИЕ. 57-мм орудие «Тип 97» имело ствол-моноблок длиной 1057 мм (18,5 калибра). Масса ствола с казенником — 62,5 кг, общая масса орудия 133 кг. Гидравлический тормоз отката и пружинный накатник располагались под стволом. Длина отката —280 мм. Вертикальный клиновой затвор открывался вручную или автоматически. Ударник взводился при отпирании. Спусковой механизм управлялся спусковым рычагом, смонтированным вместе с пистолетной рукояткой и спусковой скобой с левой стороны казенника. Сзади снизу казенника крепился плечевой упор с кожаной подушкой. Скорострельность могла достигать 20 выстр/мин.
