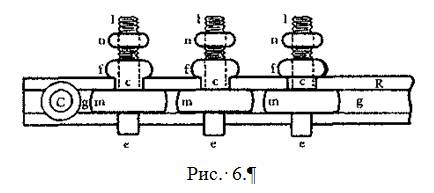

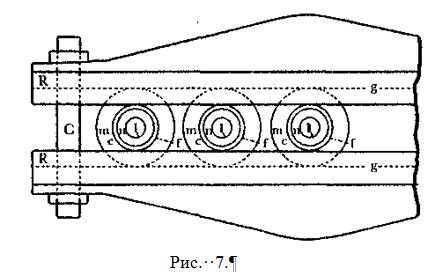

На Рис. 6 и 7 показана другая форма разрядника, используемого в этих и схожих с ними экспериментах. Он состоит из множества латунных элементов С С(Рис. 6), каждый из которых имеет сферическую среднюю часть m, продолговатую нижнюю часть е,— она служит только для крепления детали в токарном станке во время полировки разрядной поверхности, — и верхнюю часть. Верхняя часть состоит из выпуклого фланца f, заканчивающегося стрежнем l с резьбой. На него навинчивается гайка n, при помощи которой к верхней части разрядника крепится провод. Фланец f служит, чтобы держать латунную деталь когда крепится провод, а также для поворачивания в любую сторону, когда нужно подставить свежую разрядную поверхность. Две толстые резиновые полоски R R(Рис. 7) с желобками g g,вырезанными
Я обнаружил три очень важных преимущества, которые дает использование такого типа разрядника по сравнению с разрядником обычной формы. Во-первых, если вместо одного воздушного зазора есть множество мелких, то диэлектрическая прочность воздушного промежутка той же суммарной толщины значительно возрастает, что позволяет работать с меньшей длиной воздушного зазора, а это означает меньшие потери и меньший износ металла. Во-вторых, по причине разделения одной большой дуги на множество меньших дуг полированные поверхности служат значительно дольше. И в-третьих, этот аппарат позволяет выполнять определенную калибровку в ходе экспериментов. Обычно я при помощи листов однородной толщины выставлял элементы на определенном очень маленьком расстоянии, для которого из экспериментов сэра Вильяма Томсона известна определенная электродвижущая сила, требующаяся для искрового пробоя через него.
Разумеется, следует помнить, что с увеличением частоты значительно уменьшается искровой промежуток. Беря любое количество зазоров, экспериментатор получает грубое представление об электродвижущей силе и может легче повторять эксперимент, поскольку без проблем может вновь и вновь выставлять зазор между набалдашниками. При помощи разрядника такого тина мне удавалось поддерживать колебания, при которых невооруженным глазом никаких искр между набалдашниками не наблюдалось, и не происходило сильно ощутимого повышения их температуры. Оказалось также, что такая форма разрядника хорошо подходит для использования во множестве схем с конденсаторами и цепями, которые часто очень удобны и экономят время. Я в основном использовал его в схемах, схожих с представленным на Рис. 2, когда образующие дугу токи малы.
Здесь можно было бы упомянуть опробованные мной разрядники с одним или со множеством воздушных зазоров, у которых разрядные поверхности с большой скоростью вращались вокруг своей оси. Однако этот метод не дал никаких особенных преимуществ, за исключением тех случаев, когда токи от конденсатора были большими, и нужно было поддерживать разрядные поверхности холодными, а также в случаях, когда разряд сам не осциллировал, и дуга, как только она устанавливалась, прерывалась потоком воздуха, тем самым приводя к быстрой последовательности колебаний. Я также применял многочисленными способами и механические прерыватели. Для избежания трудностей с фрикционными контактами в была подобрана следующая предпочтительная схема: установить дугу и вращать через нее с большой скоростью слюдяной обод с большим количеством отверстий, закрепленный на стальной пластине.
Понятно конечно, что использование магнита, потока воздуха, или другого прерывателя производит достойный упоминания эффект, только если между самоиндукцией, емкостью и сопротивлением нет такого соотношения, что есть колебания, которые устанавливаются после каждого прерывания.
А сейчас я постараюсь показать Вам некоторые из наиболее интересных среди этих разрядных явлений.
Я натянул вдоль комнаты два обычных провода, покрытых хлопковой изоляцией, каждый длиной около 7 метров. Они поддерживаются на изолированных шнурах на расстоянии примерно 30 сантиметров. А сейчас я подключаю к каждому выводу катушки один из проводов и включаю ее. Если в комнате выключить освещение, то Вы увидите, что провода ярко освещены потоками света, исходящими изо всей их поверхности проводов несмотря на хлопковую изоляцию, которая даже может быть довольно толстой. Если эксперимент проводится при хороших условиях, то интенсивность света от проводов позволяет различать предметы в комнате. Для наилучшего результата, разумеется, нужно тщательно отрегулировать емкость банок, дугу между сферами и длину проводов. По своему опыту могу сказать, что в данном случае расчет длины приводов не дает вообще никакого результата. Самое лучшее, что может сделать экспериментатор, это изначально взять провода очень большой длины и постепенно отрезать от них куски, сначала длинные, затем меньше и меньше — до тех пор, пока не дойдет до правильной длины.
В этом и схожих с ним экспериментах довольно удобно задействовать конденсатор очень малой емкости, состоящий из двух небольших регулируемых металлических пластин. В этом случае я беру провода значительно короче и первоначально устанавливаю пластины конденсатора на максимальном расстоянии друг от друга. Если при сближении пластин конденсатора
В предыдущем эксперименте было бы весьма интересно узнать, как зависит количество излучаемого света от частоты и потенциала электрических импульсов. Мое мнение, что производимые тепловой как и световой эффекты должны быть пропорциональны, — при прочих равных условиях испытания, — произведению частоты на квадрат потенциала, но экспериментальное подтверждение этого закона, как бы оно ни проводилось, было бы чрезвычайно трудным. Во всяком случае, ясно одно: при увеличении потенциала и частоты мы быстро усиливаем интенсивность потоков света; и, хотя это и звучит может быть излишне обнадеживающе, в целом можно надеяться, что в разработке и практическом производстве таких источников света можно добиться успеха. Тогда мы будем просто использовать горелки или огни, в которых не происходит никаких химических процессов, в которых не происходит никаких затрат материалов, а только передача энергии, и которые, по всей вероятности, будут давать больше света и меньше тепла, нежели обычное пламя.
Конечно, интенсивность лучей света, если их фокусировать на небольшой поверхности, значительно возрастает. Это можно продемонстрировать на следующем эксперименте.

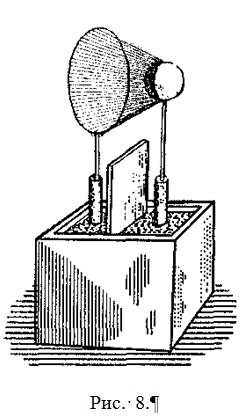

Я подсоединяю к одному из выводов катушки провод w (Рис. 8) и сгибаю его в петлю диаметром около 30 сантимет- ров, а к другому выводу подсоединяю небольшую латунную сферу S.Желательно, чтобы площадь петли была примерно равна площади сферы, и центр сферы располагался на линии, проходящей через центр петли под прямым углом к ее плос- кости. Если разряд образуется при надлежащих условиях, то образуется полый светящийся конус, и в темноте ярко освещается одна половина сферы, как это показано на врезке.
При помощи небольших манипуляций концентрировать лучи света на небольших поверхностях и получать сильные световые эффекты довольно просто. В результате два тонких провода могут стать источниками сильного света.
Чтобы увеличить интенсивность световых лучей, провода должны быть очень тонкие и короткие, однако, поскольку в этом случае их емкость будет обычно слишком малой для катушки, по крайне мере для такой катушки, как представленная в данном эксперименте, то нужно увеличить емкость до требуемой величины, в то же время сохранения поверхность проводов очень малой. Этого можно достичь многими способами. Например, вот у меня две пластины R Rиз твердой резины (Рис. 9), на которые я наклеил два очень тонких провода W W, которыми написано имя. Провода могут быть оголенными или с самым лучшим изолирующим покрытием — это для успеха данного эксперимента несущественно. Но все же хорошо изолированные провода предпочтительнее. Тыльная сторона каждой пластины, на рисунке она затенена, покрыта фольгой t t.Пластины расположены на одной линии и на значительном расстоянии друг от друга, чтобы избежать прохождения искры с одного провода на другой. Фольгу на обеих пластинах я соединил между собой при помощи проводника С, и сейчас подсоединяю оба провода к выводам катушки. Теперь варьируя силу и частоту тока через первичную обмотку, довольно просто найти точку, в которой емкость системы наилучшим образом соответствует остальным условиям, и тогда провода начинают светиться так сильно, что если в помещении выключить освещение, то написанное проводами имя засияет яркими буквами.
Возможно, при проведении этого эксперимента, предпочтительнее использовать катушку, работающую от генератора переменного тока высокой частоты, поскольку тогда, благодаря гармоническому подъему и падению [тока], потоки света получаются очень однородными, хотя они и менее яркие, чем те, что получаются с нынешней катушкой. Подобный эксперимент можно провести и с помощью тока низкой частоты, но намного менее удовлетворительно.
Когда два провода, подключенные к выводам катушки, расположены на нужном расстоянии друг от друга, потоки между ними могут быть столь интенсивными, что образуют сплошную световую поверхность.
