Обычно вторичная обмотка катушки демонстрирует столь высокую самоиндукцию, что текущий по проводу ток ничтожно мал, и может быть таковым даже когда выводы соединены проводником с малым сопротивлением. Если к выводам добавить емкость, то самоиндукция нейтрализуется, и по вторичной обмотке начинает течь более сильный ток, несмотря на то, что выводы изолированы друг от друга. Для человека, совершенно незнакомого со свойствами переменных токов, ничто не будет выглядеть более загадочным. Эта особенность была продемонстрирована в проведенном в начале эксперименте с пластинами из проволочной сетки, подключенными к выводам, и пластиной из резины. Когда пластины из проволочной сетки были близко друг к другу, и между ними проходила небольшая дуга, эта дуга препятствовала прохождению сильного тока через вторичную обмотку, потому что она сводила на нет емкость на выводах. Когда между [пластинами] помещалась резиновая пластина, емкость образовавшегося конденсатора противодействовала самоиндукции вторичной обмотки, теперь тек более сильный том, и катушка
Так что первое, что нужно сделать при работе с индукционной катушкой, это сочетать со вторичной обмоткой емкость, чтобы преодолеть самоиндукцию. При очень высоких частотах и потенциалах следует тщательно удалить газообразное вещество от заряженных поверхностей. Если используются Лейденские банки, их следует погрузить в масло, так как в противном случае может возникнуть значительная диссипация при большом напряжении на банках. При использовании высоких частот столь же важно соединить конденсатор с первичной обмоткой. Можно подключить конденсатор к концам первичной обмотки или к клеммам генератора переменного тока, но последнее делать не рекомендуется, поскольку это может повредить генератор. Несомненно, лучше всего лучше всего использовать конденсатор последовательно с первичной обмоткой и с генератором переменного тока, и отрегулировать его емкость таким образом, чтобы свести самоиндукцию обоих последних на нет. Конденсатор должен иметь очень маленькие шаги настройки, а для очень тонкой настройки удобно использовать маленький масляный конденсатор с подвижными пластинными.
Мне кажется, что сейчас настал наилучший момент для того, чтобы продемонстрировать вам явление, которое я наблюдал некоторое время назад, и которое у тех, кто занимается именно научными исследованиями, возможно, вызовет куда больший интерес, нежели все остальные явления, которые я имею честь представить сегодня Вашему вниманию.
Это явление с вполне правомерно можно отнести к категории явлений кистевого электрического разряда — фактически это и есть кистевой разряд, образующийся на или вблизи отдельного вывода, находящегося в высоком вакууме.
В колбах с проводящими клеммами, даже если они из алюминия, кистевой разряд очень непродолжителен, и к сожалению его нельзя сохранить и поддерживать в его наиболее чувствительном состоянии, даже в колбе не имеющей проводящих электродов. При изучении этого явления всенепременно следует использовать колбы без вводных проводов. По моему опыту, лучше всего использовать колбы, конструкции которых приведены на Рис. 12 и 13.

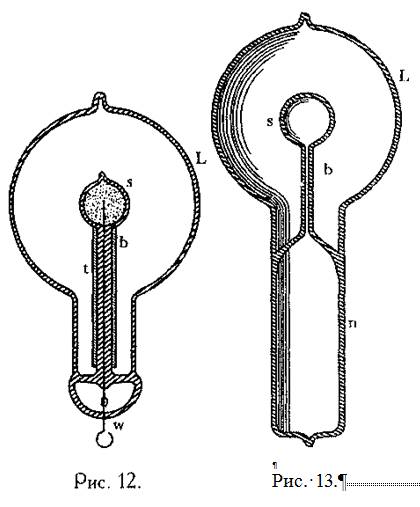

Колба па Рис. 12 состоит из шара лампы накаливания L,в горловину которого впаяна трубка барометра b, конец которой выдут в виде небольшой сферы S.Эта сфера должна быть как можно точнее впаяна в колбу так, чтобы ее центр совпадал с центром большого шара. Перед запаиванием в трубку барометра можно вставить тонкую трубку t, изготовленную из алюминиевого листа, но это особой роли не играет.
Маленькая полая сфера s заполняется каким-нибудь проводящим порошком, а в горловину плотно вмуровывается провод W,служащий для соединения токопроводящего порошка с генератором.
Конструкция, изображенная на Рис. 13, была выбрана для того, чтобы удалить от кистевого разряда любые проводящие тела, которые могли бы как-либо влиять на него. В этом случае колба состоит из шара лампы L,горловина которой n снабжена трубкой b с выдутой на ней маленькой сферой S,так что образуются два совершенно независимых отделения, как показано на рисунке. При работе с колбой горловина n покрывается оловянной фольгой и подключается к генератору, и индуктивно воздействует на средне разреженый и высоко проводящий газ, заключенный в горловине. Отсюда ток проходит через трубку b в небольшую сферу 5, чтобы он индуктивно воздействовал на газ, находящийся в шаре L.Лучше делать трубку t толстостенной, отверстие в ней очень маленьким, и выдувать сферу Sочень топкой. И очень важно, чтобы сфера Sрасполагалась точно в центре шара L.

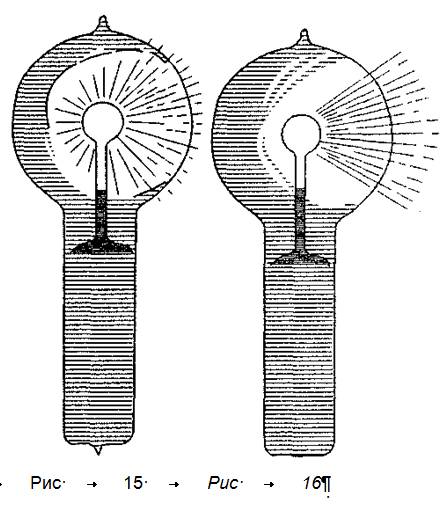

На Рис 14, 15 и 16 изображены разные формы, или стадии, кистевого разряда. На Рис. 14 изображено появление кистевого разряда в колбе с проводящим контактом: но поскольку в такой колбе он очень быстро пропадает — часто через несколько минут, — я ограничусь описанием этого явления, как оно наблюдается в колбе без проводящ их электродов. Оно наблюдается при следующих условиях:
Когда шар L(Рис. 12 и 13) откачан до очень высокой степени, обычно колба не возбуждается при подсоединении провода Wили оловянной фольги, покрывающей колбу (Рис. 13), к выводу индукционной катушки. Обычно для того, чтобы ее возбудить, достаточно взять шар Lрукой. При этом по всему шару сначала растекается мощная фосфоресценция, но вскоре она уступает место белому туманному свету. Вскоре после этого можно заметить, что свечение распределяется в шаре неровно,
Когда кистевой разряд принимает форму, изображенную на Рис. 16, его можно привести в состояние чрезвычайной чувствительности к электростатическому и магнитному воздействию. Когда колба свисает с провода вертикально вниз, и все окружающие объекты от нее удалены, то приближение наблюдателя к колбе на расстояние нескольких шагов вызывает отклонение пламени кистевого разряда в сторону, противоположную наблюдателю. И если наблюдатель будет продолжать ходить вокруг колбы, то пламя разряда всегда будет сохранять свое направление в противоположную от него сторону. Оно может начать крутиться вокруг вывода еще задолго до достижения этой стадии чувствительности. Как правило, когда оно начинает вращаться, но тоже до этого, на него магнит воздействует на него, и на определенной стадии он оказывается в поразительной степени восприимчивым к влиянию со стороны магнитного поля. Маленький постоянный магнит, полюса которого отстоят друг от друга не больше чем на два сантиметра, будет явно воздействовать на него на расстоянии двух метров, уменьшая или увеличивая скорость вращения, в зависимости от того, как держать магнит по отношению к кистевому разряду. Я думаю, я наблюдал, что в стадии, когда он имеет максимальную чувствительность к магнитному полю, он не является наиболее восприимчивым к электростатическому влиянию. Мое объяснение этому такое: при увеличении интенсивности потока электростатическое притяжение между разрядом и стеклом колбы, которое замедляет вращение, растет значительно быстрее, нежели влияние со стороны магнитного поля.
Когда колба с шаром Lвисит вертикально вниз, вращение всегда идет по часовой стрелке. В южном полушарии оно бы происходило в противоположном направлении, а на экваторе его не должно быть вовсе. Можно изменить направление вращения разряда на противоположное, если поместить на определенном расстоянии магнит. По-видимому, кистевой разряд вращается лучше всего, когда он расположен под прямыми углами к силовым линиям Земли. Очень похоже, что он вращается, при максимальной скорости, синхронно с переменами тока, скажем, 10,000 раз в секунду. Скорость вращения можно уменьшать или увеличивать при приближении или удалении наблюдателя, или любого другого проводящего тела, но разряд нельзя заставить вращаться в противоположном направлении путем какого-либо изменения положения колбы. Когда разряд находится в стадии своей максимальной чувствительности, и изменяется разность потенциалов или частота, чувствительность при этом быстро падает. Даже небольшое изменение любого из этих значений может вообще вызвать остановку вращения. В такой же мере на степень чувствительности влияет изменение температуры. Для достижения наибольшей чувствительности необходимо, чтобы маленькая сфера 5 располагалась в центре шара L,в противном случае воздействие электростатического поля стекла шара будет стремиться останавливать вращение. Сфера Sдолжна быть маленького размера и равномерной толщины; любая асимметрия, конечно, уменьшает чувствительность.
Тот факт, что кистевой разряд вращается в определенном направлении в постоянном магнитном поле, видимо, означает, что в переменных токах очень высокой частоты положительные и отрицательные импульсы неодинаковы, и одни из них все время преоблада- ют над другими.
Конечно, вращение в одном направлении может быть обусловлено воздействием двух составляющих одного и того же тока в отношении друг друга, или воздействием полей, порождаемых одной из составляющих тока на другую, как это происходит в моторе с последовательным возбуждением, и при этом совсем не обязательно, чтобы одни импульсы были мощнее других. За эту точку зрения говорит тот факт, что, насколько я мог заметить, кистевой разряд вращается в любом положении. Тогда он будет вращаться в любой точке поверхности Земли. Но, с другой стороны, тогда очень трудно объяснить, почему постоянный магнит будет изменять направление вращения на противоположное, и необходимо будет предположить преобладание импульсов одного вида.
Что до причин образования кисти или потока, мне представляется, что это происходит благодаря электростатическому воздействию шара и по причине асимметрии его частей. Если бы маленькая колба sи шар Lбыли бы идеальными концентрическими сферами из стекла одинаковой толщины и качества, то думаю, что кистевой разряд не возникал бы, поскольку пропускные свойства были бы во все стороны одинаковы. Что формирование потока происходит благодаря неравномерности, отличается от того факта, что он склонен оставаться в одном положении, и вращение происходит в основном как правило только тогда, когда его выводят положения посредством электростатического или магнитного воздействия.
