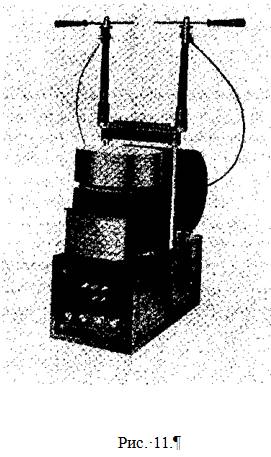

Рис. 11 — это фотография аналогичного осциллятора с герметически закрытым ртутным прерывателем. В этой машине неподвижные части прерывателя внутри шкива находятся на трубке, через которую проходит изолированный провод, соединенный с одним контактом прерывателя, а другой находится в контакте с сосудом. Таким образом, скользящих колец удалось избежать и конструкция упростилась. Этот прибор был разработан для осцилляции меньшего напряжения и частоты, требовал первичных токов сравнительно меньшего ампеража, и использовался для возбуждения других резонансных цепей.

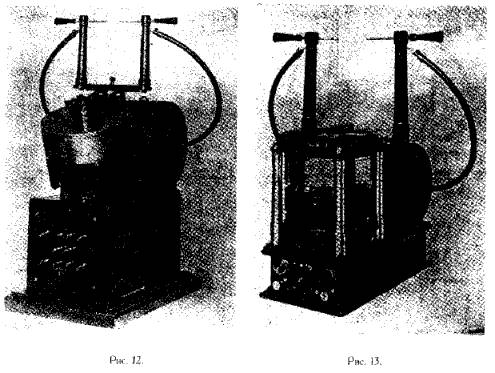

Рис. 12 показывает улучшенную форму осциллятора типа описанного на Рис. 10, в котором от поддерживающей штанги через полый вал мотора избавились, и устройство, накачивающее ртуть, поддерживается в своем положении за

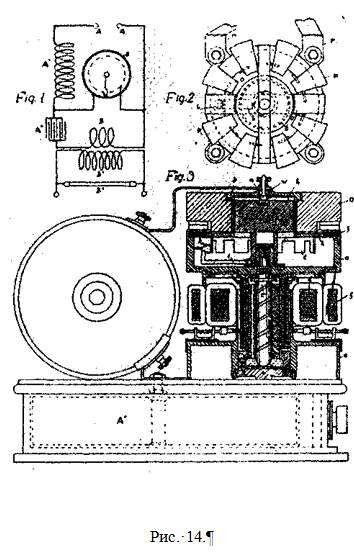

Рис. 13 — это фотографическое изображение другой формы осцилляторного трансформатора с герметически закрытым ртутным прерывателем, а диаграммы на Рис. 14 показывают соединения цепи и организацию частей, воспроизведенные из моего патента No. 609,245 от 15 Августа 1898, описывающего именно это устройство. Конденсатор, индуктивность, трансформатор и контроллер цепи расположены как и раньше, но последний имеет другую конструкцию, что станет ясно из рассмотрения Рис. 14. Полый шкив аукреплен на валу С, который установлен в вертикальном подшипнике, проходящем через постоянный магнит dмотора. Внутри сосуда на бесфрикционных подшипниках находится тело hиз магнитного материала, которое окружено колпаком b в центре пластинчатого железного кольца на полярные участки которого 00намотаны зарядные катушки р.Кольцо удерживается на четырех колоннах, и, когда намагничено, удерживает тело hв одном положении во врем; вращения шкива. Последний изготовлен из стали, но колпак лучше делать из Немецкого серебра, черненого кислотой, или никелированным. На теле hдержится короткая трубка к,согнутая, как показано, для улавливания жидкости, когда она раскручивается, и выпускания ее на зубцы колеса, крепящегося к шкиву. Колесо показано на рисунке, контакт между ним и внешней цепью устанавливается через чашку со ртутью. Когда шкив быстро вращается, струя жидкости устремляется к колесу, тем самым устанавливая и разрывая контакт примерно 1,000 раз в секунду. Прибор работает тихо и, благодаря отсутствию окисляющихся частей, всегда остается чистым и в отличном состоянии. При этом, число прерываний в секунду может быть гораздо больше, давая токи, пригодные для беспроводной телеграфии и подобных целей.

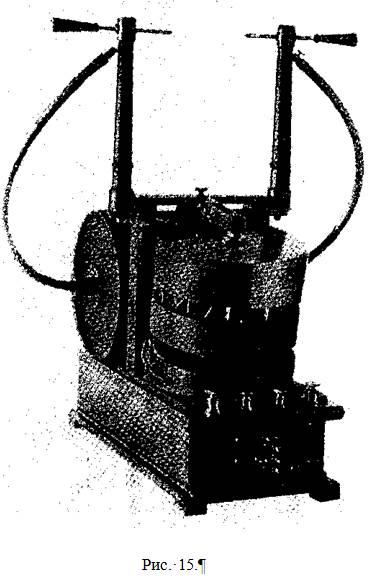

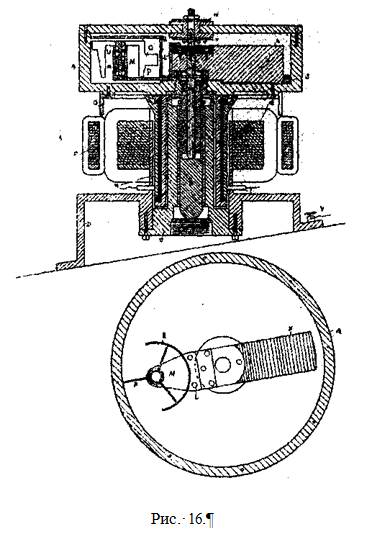

Модифицированная форма осциллятора показана на Рис. 15 и 16, на первом из них фотографическое изображение, а на втором — схематическая иллюстрация, показывающая устройство внутренних частей контроллера. В данном случае, вал b, на котом крепится сосуд а,полый и поддерживает, в бесфрикционных подшипниках, шпиндель j,к которому крепится вес к.На изогнутом кронштейн е L,изолированном от последнего, но механически прикрепленному к нему, закреплено свободно вращающееся прерывающее колесо с выступами QQ.Колесо находится в электрическом контакте с внешней цепью через чашку со ртутью и изолированную втулку, крепящуюся со верхней стороны шкива. Благодаря наклонному положению мотора вес кудерживает прерывающее колесо в его положении за счет силы тяжести, и при вращении шкива цепь, в которую входят конденсатор и первичная катушка трансформатора, быстро замыкается и размыкается.

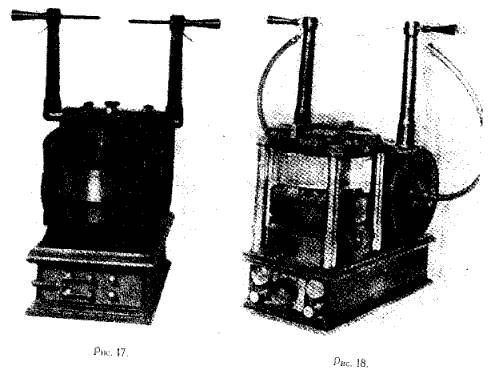

Рис. 17 показывает похожий прибор, в котором однако прерывающее устройство состоит из струи ртути, сталкивающейся с изолированным зубчатым колесом, держащемся на изолированном штифте в центре кожуха шкива, как показано. Соединение с цепью конденсатора идет через щетки, держащиеся на этом штифте.
Рис. 18 — фотография другого трансформатора с ртутным контроллером цепи колесного типа, в модифицированного некоторых отношениях, распространяться о которых надобности нет.
Это только лишь немногие из осцилляторных трансформаторов, которые я построил, и которые составляют только малую часть моих высокочастотных приборов, которым я надеюсь дать полное описание когда-нибудь в будущем, когда освобожусь от неотложной работы.
ДОСТИЖЕНИЯ В ПРАКТИКЕ И ИСКУССТВЕ ТЕЛЕФОТОГРАФИИ
Последние успешные эксперименты Эдуарда Белена из Париж а в передаче фотографий между Нь ю Йорко м и Сен т Луисом, на расстояние 1000 миль, конечно оживили интерес к этой довольно старой области науки. Прибо р М-ра Белена был изучен с учетом прошлых усилий в данном направлении, и следует признать, что Французский изобретатель достиг выдающегося усовершенствования. Хотя его аппарат во многих отношениях старый и хорошо известный, но все
ПЕРВЫЕ ПАТЕНТЫ, ПОЛУЧЕННЫЕ МНОГО ЛЕТ НАЗАД
Первоначально идея принадлежит Александру Бэйну, Шотландскому механику, который получил Британский патент на изобретение в 1843. Его план предполагал передачу печатных писем, чертежей и рисунков следующим образом: На передающей станции находился держатель с изолированными металлическими остриями, сделанный так, чтобы скользить по направляющим над рамкой, покоящейся поверх печатной страницы, которая должна передаваться на расстояние. Внутри этой рамки и под прямым углом к ее плоскости находится большое количество коротких проводков, заделанных в сургуч. Их нижние концы находятся в контакте с литерами, которые в свою очередь все соединены электрически. Когда держатель движется назад и вперед, замыкается и размыкается контакт между изолированными остриями и верхними концами коротких проводков, тем самым управляя течением тока через них Каждое металлическое острие было соединено отдельным проводом с получающей станцией, где находился аналогичный держатель, скользящий над химически подготовленной бумагой, лежащей на заземленной металлической пластине. Когда батарея на передающем конце одним из своих полюсов подключалась к литерам, а другим к земле, импульсы тока, через провода линии и химическую бумагу вызывали изменение цвета последней, тем самым воспроизводя символы. Чтоб ы получить удовлетворительные результаты, требовалось огромное количество проводов в линии и остриев, и понимая это, Бэй н предложил ограничиться только одним проводом, но не дал относительно этого полной информации. Далее Боннелли и другие изобретатели делали усовершенствования в его приборе, уменьшая количество проводов до|, всего лишь нескольких. Несомненно, несмотря на явную незрелость системы, она вполне могла иметь коммерческое применение для передачи печатного текста, чертежей и рисунков, и могла оказаться полезной.
Первый практический успех было достигнут англичанином, Фредериком Коллиером Бэйквеллом, который получил Британский патент на процесс, некоторые особенности которого оказались важными в последующие годы. Он использовал в качестве передатчика цилиндр, на котором буквы были написаны изолирующими чернилами. Металлическое острие касалось цилиндра и слабо смещалось с каждым поворотом последнего точно так же, как в фонографе стстарoro образца. Аналогичный цилиндр, покрытый химической бумагой и снабженный скскользящим острием, находился на принимающей станции. Цилиндры были заземлены и в линии, соединяющий передающее и принимающее острия, была поставлена батарея. Течение тока вызывало обесцвечивание бумаги и воспроизведение написанных букв на принимающем конце. Учитывая то время, аппарат Бэйквелла был удивительно совершенен, особенно в поддержании синхронности вращения цилиндров, для чего использовалась и автоматическая, и ручная коррекция. Между Бэйквеллом и Бэйном разгорелся спор за славу первенства, но в этом отношении ошибки возникнуть не могло. Бэйн был автором идеи, тогда как Бэйквелл был первым, кто успешно ее воплотил.
ИСПОЛЬЗОВАНИЕХИМИЧЕСКОЙ БУМАГИ ПРИЗНАНО НЕПРАКТИЧНЫМ
Использование химической бумаги было признано неудобным, и в 1851 Хипп избавился от нее, получая отпечатки на приемнике с помощью магнита, приводимого в действие передаваемыми импульсами. Любопытно при этом отметить, что современная технология полностью основывается именно на этом устройстве. В 1855 Касселли модифицировал аппарат (Бэйквелла, использовав точно синхронизированные маятники на передающей и принимающей станциях, тем самым заменив вращательное движение на возвратно-поступательное, как в схеме Бэйна. Как представляется, Касселли имел больше предприимчивости, чем его предшественники, и аппарат, который он улучшил в 1860, действительно применялся с некоторым успехом в течение короткого времени на службе между Парижем и несколькими другими городами Франции. Его отмена была вероятно обусловлена медленностью передачи и недостатком спроса на такого рода средства. Очень странно, что столь многие научные труды по физике и другие книги упоминают Касселли, игнорируя Бэйна и Блэйквелла.
Вскоре после этого Мейкр разработал систему, которая с успехом использовалась во франции и которую можно справедливо считать первым полностью практическим применением идей в этой области. Любопытное усовершенствование было сделано Герардом, который в 1865 предложил использовать плоские диски вместо цилиндров Бэйквелла. Даже после того, как для передачи стал применяться один провод, оставалось обязательным поддерживать точную синхронность между передатчиком и приемников, каковой задаче освятили свои силы множество изобретателей. Д'Арлинкур прибегнул к камертону, и его идея была впоследствии более совершенным способом воплощена Лакуром. Примерно в это время изобретениедостигло Америки, и в 187 °Сойер с его изобретательностью включился в развитие процесса, применив в нем цинковые клише. Они были очень надежными, и это было замечательнымуспехом.
