Инструмент
Общие сведения. Инструмент столяра — предмет его неустанной заботы и гордости. По набору инструмента, по его состоянию и внешнему виду можно судить и о мастере.
Наверное нет нужды доказывать, что плохим инструментом нельзя прилично сделать работу даже и при хороших руках, в то время, как хороший инструмент выручает и не очень опытного мастера. С ним легче приобретаются навыки в работе, приятнее и сам процесс. Если же, к примеру, после каждого прохода рубанка приходится выковыривать набившуюся стружку, то при самой большой охоте работа быстро надоедает, становится в тягость.
Мастера предъявляют к своему инструменту целый ряд общих требований: инструмент должен быть удобным в обращении, легким на ходу, прочным
Немалое значение имеет и внешний вид инструмента. Цветные жилки в колодках, полированные и лакированные колодки и ручки, фигурные ручки у фуганков, хромированные стамески — все это не просто украшает инструмент, а создает хорошее настроение, делает более приятной работу. Например, мастера в старину изготовляли рубаночные колодки в виде фигуры льва.
Среди мастеров распространено небезосновательное мнение, что мастерством овладел тот, кто сам может сделать и наладить инструмент. Это верно, но все же самому весь инструмент изготовлять нет необходимости, так как промышленность выпускает различный инструмент — вполне удовлетворительного качества. Так, хороши металлические рубанки Сестрорецкого инструментального завода им. Воскова, прекрасные стамески изготовляет Ленинградский экскаваторный завод и т. д. Деревянный инструмент пока оставляет желать лучшего, но следует заметить, что та подгонка и наладка деревянного инструмента, которая должна быть сделана для успешной работы, увеличила бы его стоимость в три раза. А инструмент у нас исключительно дешев. Наладка же — обязательное условие успешной работали как бы ни были хороши купленные в магазине рубанок или пила, все равно следует точить их, прилаживать по руке, разводить зубья, «строгать» полотно.
Таким образом, мастер должен знать основные требования к инструменту, уметь его выбрать при покупке, учесть эти требования при его изготовлении и наладке.
На количество инструмента — его набор — существуют две точки зрения. Одни считают, что, имея определенное число инструментов, для выполнения нестандартных операций следует наладить какой-либо инструмент из этого набора. (В частности, этот взгляд оправдывает необходимость универсального инструмента, пригодного для многих операций.) Другие придерживаются мнения, что для нестандартных операций следует изготовлять каждый раз свой инструмент. Это с одной стороны увеличит его набор, а с другой — сделает работу чище, так как инструмент будет специально приспособлен для заданной цели.
Например, маленькую деталь можно обработать обычным инструментом, а можно для этой цели применить специальный инструмент малого размера (рубанок, долото). В первом случае работа будет затруднена тем, что деталь из-под инструмента не видна и придется делать дополнительные направляющие приспособления, чтобы не перестрогать. Во втором случае обработка детали представляет собой обычный процесс в уменьшенном виде. Уменьшение усилий гарантирует деталь от поломки и т. п. Представляется, что вторая точка зрения более правильная.
При покупке инструмента следует обращать внимание на соответствие его Государственному стандарту (ГОСТ). Если на инструменте имеется штамп соответствия ГОСТ, то это означает его пригодность для профессиональной работы. Инструменты, сделанные в соответствии с ТУ или МРТУ (техническими условиями), — любительского типа и по качеству несколько хуже. Первый инструмент немного дороже.
Разметочный и измерительный инструмент (рис. 3). В столярном деле применяются деревянные угольники и угольники с металлической линейкой — пером. Деревянные угольники делают из твердого дерева. После покупки их нужно просушить в течение 2-3 мес в комнате. Угольник с металлическим

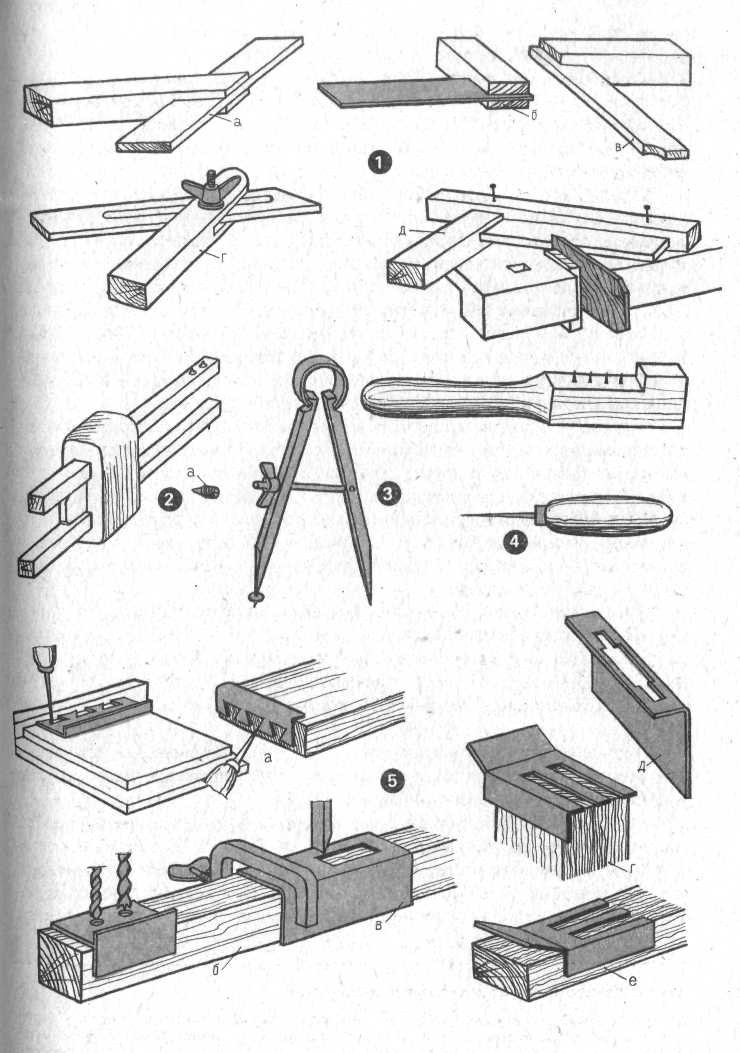

Рис. 3. Разметочный и измерительный инструмент
1 — угольники: а — ерунок (45°); б — прямой с металлическим пером; в — прямой с деревянным пером; г — малка универсальная; д — прием правки пера в верстаке; 2 — рейсмус: а — устройство царапки; 3 — кронциркуль; 4 — шило и гребенка разметочная; 5 — кондукторы разметочные: а — для ящичных шипов; б — для сверления под шканты; в — для долбления под шипы; г — для двойного шипа; д — для замочного гнезда
Слесарные угольники (металлические) хотя и очень точны, но тяжелы, а поэтому неудобны. Неприятно к легкой детали прикладывать измерительный инструмент в 6 раз более тяжелый. Все же следует иметь один такой угольник с пером 15-20 см для проверочных работ.
Рейсмус с круглыми палочками, выпускаемый промышленностью, неудобен, так как при наладке каждый раз приходится поворачивать их в соответствии с осью колодки. Также неудобна и поперечная заклинка, мала колодка. Если все же воспользоваться таким рейсмусом, то следует заменить палочки на квадратные (лучше всего из рябины), разделав стамеской круглое отверстие на квадратное. Более удобен рейсмус с продольным клинком. К прижимной плоскости колодки рекомендуется привинтить латунную пластинку. При изготовлении новой колодки рейсмуса целесообразно просверлить отверстия под планки на механическом станке. Это обеспечит их строгую параллельность. Царапки лучше выполнить из винтов М4 (диаметр 4 мм), закрепив их в заранее просверленных отверстиях с небольшим натягом. Конец винта обрабатывают на призму ножевидно с небольшим скрутлением. Это позволяет получить четкие риски без разрыва волокон, что случается при конических царапках, выполненных из гвоздей.
Малка — универсальный угольник с подвижной линейкой, зажимаемой винтом. Служит для проверки и расчерчивания косых углов. Малка удобна лишь при надежном зажиме подвижной линейки, в противном случае лучше изготовлять ерунок — косой угольник с линейкой, неподвижно закрепленной под углом 45°. При необходимости расчерчивать иные углы в большом количестве следует изготовлять специальный угольник на нужный угол. Малка каждый раз требует проверки точным шаблоном. Изготовляют такие угольники из твердого дерева.
Разметочные линии наносят тонким прямым шилом или плотницким карандашом с плоским прямоугольным грифелем, не ломающимся при движении. Нельзя применять химические и цветные карандаши: первые при смачивании линии водой или клеем пачкают дерево, вторые — непрочны и ломки. При отсутствии плотницкого карандаша используют чертежный твердости Т или ТМ.
Линейки для большей точности отсчета следует иметь стальные. Метр, линейки в 50 и 20 см, а также штангенциркуль длиной 15-20 см необходимы для обеспечения точности работы. Для расчерчивания небольших окружностей (до 300 мм диаметром) необходим кронциркуль. Чтобы центральная иголка не врезалась глубоко, следует на его конец напаять шайбу, так, чтобы конец иголки выступал из нее не более чем на 1,5-2 мм; другой конец кронциркуля затачивают лопаточкой вдоль дуги. Большие дуги чертят с помощью планки.
