Для повышения точности и скорости работы при разметке шипов, проушин и т. д. применяют самодельные шаблоны — кондуктора и так называемые гребенки. Их изготовляют из жести, дюраля, латуни. При их изготовлении следует учесть необходимость плотной посадки. Это особенно важно при нанесении таких размеров сопрягаемых частей (например, шипа и проушины), которые обеспечивают плотность соединения, отсутствие перекоса и качания при сухой сборке соединения. Иными словами, расчерчивая карандашом или шилом риски по детали, нужно следить чтобы острие карандаша или шила было плотно прижато к кромке металлического кондуктора. Иначе полученный размер будет меньше размера отверстия в кондукторе. Это отличие тем больше, чем
Инструмент для долбления и подрезки (рис. 4,1-4,9). Стамески и долота служат для долбления гнезд, зачистки кромок и подрезки плоскостей, шипов, проушин, разрезания шпона. Промышленность выпускает долота от 6 до 22 мм с градацией через 2 мм, а стамески от 6 до 20 мм с градацией 2 мм и от 20 до 40 мм с градацией 5 мм. Такой набор достаточен для хозяйственных и строительных работ, для столярных же требуются еще узкие стамески от 1 до 6 мм с градацией через 1 мм.

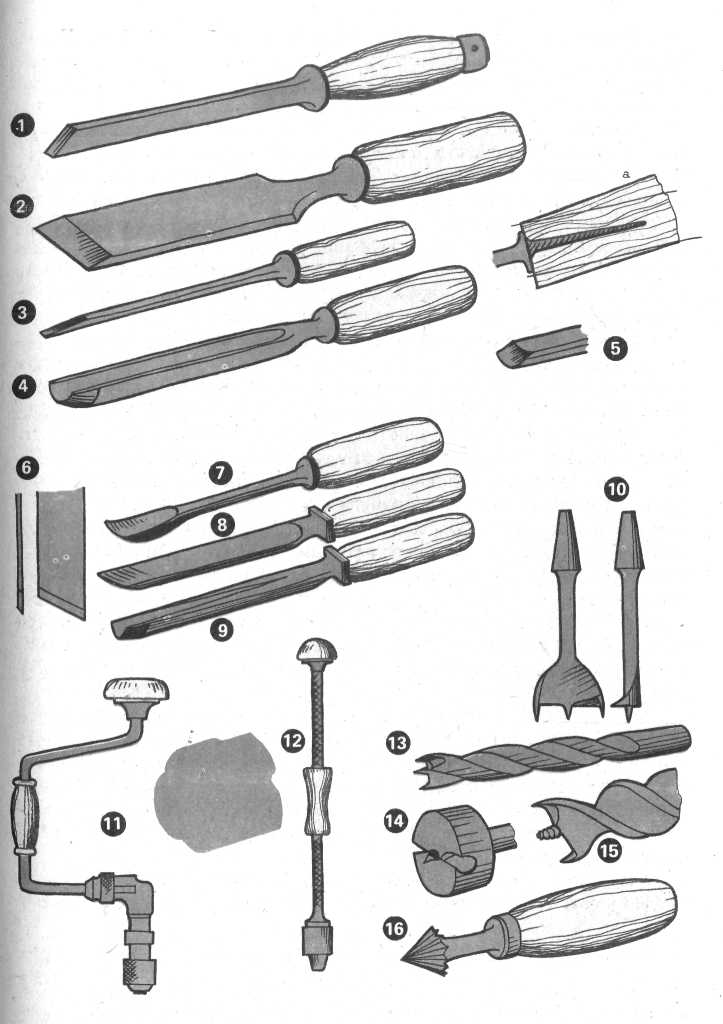

Рис. 4. Инструмент для долбления и сверления
1 — долото; 2 — стамеска широкая кованая: а — вставка хвоста в заготовку штылька; 3 — стамеска узкая; 4 — стамеска полукруглая с внешней фаской; 5 — то же, с внутренней фаской; 6 — плоская резчицкая стамеска; 7 — клюкарза; 8 — скругленная резчицкая стамеска; 9 — уголковая стамеска; 10 — перка; 11 — коловорот; 12 — дрель винтовая ручная; 13 — спиральное сверло по дереву; 14 — пробочное сверло (головка); 15 — спиральный бурав; 16 — зенковка
Долото отличается от стамески большей толщиной и рукояткой с оковкой сверху, предохраняющей дерево от разрушения молотком. В столярной практике сильных ударов не требуется, так как глубокие гнезда обычно сперва рассверливают, а затем уже расчищают. Долбление ударами присуще плотницким работам, тонкие столярные детали можно и расколоть. Поэтому столяру достаточно иметь набор стамесок от 2 до 16 мм и две широкие стамески 25 и 40 мм, а также два долота 6 и 12 мм. Узкие стамески изготовляют из пружинной проволоки, напильников, стачивая их соответствующим образом на наждачном круге. За исключением режущего конца металл следует «отпустить», нагревая на слабом пламени до появления желтизны на зачищенной поверхности стамески (около 160° С). Если этого не сделать, то стамеска получится хрупкой, так как металл напильника закален по всей длине.
Стаместки насаживают на штыльки — деревянные рукоятки прямоугольного сечения с бочковато закругленными кромками. (Круглые рукоятки менее удобны.) Рукоятки необходимо зачистить и отполировать или покрыть масляным лаком. Насадка должна быть параллельна режущей кромке инструмента, это помогает точности в работе. Для штыльков берут прочную вязкую древесину — кизил, бук, свилеватую березу. Чтобы насадить точно, отверстие сперва рассверливают, соблюдая направление ребер, на глубину 1/2 хвостовика, а затем прожигают раскаленным хвостовиком вглубь, немного не доводя до конца. Вбитая таким образом стамеска будет сидеть прочно. Косо вбитые рукоятки исправляют, подрезая излишек с нужной стороны. Поэтому заготовку ручки следует делать несколько большей, чтобы иметь возможность исправления.
Стамески бывают штампованные, вырубные (тонкие) и кованые (толстые). Кованые характеризуются специальным приливом — упором и небольшим утонением пера к режущей кромке. Штампованные — имеют параллельные широкие грани и требуют постановки упорной шайбы, чтобы рукоятка не набивалась на хвостовик при ударах.
Качество стамески
Длину стамесок выбирают исходя из условий прочности: очень длинную и тонкую стамеску легко сломать. Обычно длина режущей части 10-15 см. Только для некоторых работ, например, при долблении летков в рубанках или фуганках под нож длина пера делается 20-22 см. Перо в широкой грани должно быть к концу несколько шире (на 1-2 мм). Клиновидными стамесками трудно работать, они застревают в гнезде и делают работу неряшливой. Угол заточки широких стамесок 20-25°, узких — 15-20°. В первом случае ширина скоса должна быть 2,5 толщины, во втором — 3-3,5 толщины стамески у режущего конца.
Для выборки скругленных выемок применяются полукруглые стамески разного радиуса кривизны — от почти плоских до полукруглых. Затачивают их как снаружи так-и изнутри, в зависимости от характера предстоящей работы. Кроме того, для несложных резных работ используют стамески с косой кромкой, более короткие и тонкие, а также полукруглые, изогнутые наподобие черпака, так называемые клюкарзы. Этот инструмент промышленность не выпускает, его изготовляют кустарно, кузнечным способом, из колец подшипников, рессор или толстых пружин.
Инструмент для сверления (рис. 4,10-4,16). Сверлить дерево можно специальными перовыми сверлами (пёрками), представляющими собой лопатку с центром, режущим пером и спиральными буравами, а также сверлами для металла, концы которых перетачивают по специальной форме с прямой режущей кромкой, центром и краевыми подрезателями. Иногда заточенные таким образом сверла продают в магазинах. Переточенное сверло годится для сверления древесины поперек волокон со стороны кромки или пласти доски. Для сверления вдоль волокон сверло затачивают как обычно, но под углом 60°. Обычное сверло на сверло с центром и подрезателями можно переточить на точильном станке с тонким камнем. Затачивать центр нужно очень аккуратно: если он окажется смещенным, то сверло высверлит отверстие больше своего диаметра. Перетачивать таким Образом можно сверла диаметром не менее 7 мм. Более тонкие сверла оставляют с обычной металлорежущей заточкой.
При затачивании перок нужно следить, чтобы краевое перо отстояло чуть дальше от центра, нежели противоположный край с подрезкой лопаткой. В противном случае лопатка будет выдирать волокна с контура отверстия и сверлить будет трудно.
Перки и буравы имеют квадратный хвостовик, способный передавать большие усилия, что необходимо из-за значительного диаметра высверливаемых отверстий и сопротивления материала. Круглый хвостовик, подобный хвостовику сверла для металла, будет проворачиваться в патроне коловорота. Буравы предпочтительнее двухзаходные (шнековые): ими легче сверлить. Вообще буравом пользуются лишь при необходимости просверлить глубокие отверстия большого диаметра. В столярном деле они применяются редко. Перками можно осуществлять выборку значительных объемов древесины, заменяя ею вырубку долотами.
Станки для зажима и вращения буравов и пёрок называются коловоротами. Патрон коловорота должен быть двухкулачковым так как трехкулачковый слесарный патрон квадратный хвостовик зажать не сможет. Желательно приобретать коловорот с трещоткой, дающей возможность изменять направление усилия при зажиме и перестановке перок и сверл в патроне. Для зажима сверл нужна ручная дрель с патроном до 8 мм. Электродрелью пользоваться не рекомендуется, так как этот инструмент в мягком дереве трудноуправляем.
