Столярные, плотничные, стекольные и паркетные работы. Практическое пособие для столяра, плотника, стекольщика и паркетчика

Костенко Евгений Максимович

Рейсмусом (рис. 8, о) наносят риски, параллельные одной из сторон бруска, детали. Он представляет собой деревянную колодку, в которой через два отверстия проходят два бруска. На конце бруска с одной стороны имеются острые шпильки, которыми наносят риски. Выпуская конец бруска за колодку, устанавливают необходимое расстояние от кромки бруска до наносимой риски, т. е. линии разметки.

Штангенциркулем (рис. 8, п) измеряют наружные и внутренние размеры деталей и изделий. Наиболее часто применяют штангенциркуль с отсчетом по нониусу с двусторонним расположением губок для наружных и внутренних измерений и с глубиномером для измерения глубин.

Микрометр используют

для точного измерения деталей столярных изделий (шипов, проушин и др.), полотен пил, ножей и пр. Для наружных измерений наиболее часто применяют микрометры гладкие типа МК.

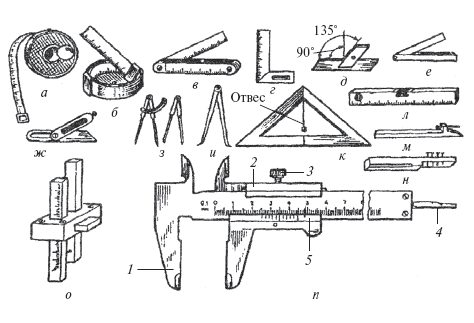

Рис. 8. Инструмент для разметки: а – рулетка; б – метр-рулетка; в – складной метр; г – угольник; д – ерунок; е – малка деревянная; ж – малка металлическая; з – циркуль; и – нутромер; к – уровень с отвесом; л – уровень; м – отволока; н – скоба; о – рейсмус; п – штангенциркуль ШЦ-1; 1 – штанга; 2 – рамка; 3 – зажим рамки; 4 – линейка глубиномера; 5 – нониус

Калибрами, скобами проверяют геометрические размеры деталей и изделий. Для того, чтобы правильно разметить пиломатериал, необходимо сначала ознакомиться с чертежами, подготовить необходимые разметочные инструменты и материалы, подлежащие разметке. Разметку производят на верстаке либо на столе. Разметочные линии – риски – на поверхность материала наносят карандашом или шилом.

Нанесение рисок по линейке показано на рис. 9, а. Линейка должна иметь прямые кромки. Для нанесения прямой линии на материале сначала отмеряют требуемое расстояние от кромки и наносят точки, через которые пройдет линия. Таких точек должно быть не менее двух, после чего линейку прикладывают к материалу так, чтобы кромка линейки прилегла вплотную к точкам. Затем берут плотничный карандаш или шило в правую руку и проводят через точки тонкую линию. Плотничный карандаш затачивают так, чтобы он имел форму тонкой и острой лопаточки. При отсутствии плотничного карандаша используют чертежный карандаш Т или ТМ. Шило должно иметь острое и тонкое лезвие. На выстроганной поверхности разметку лучше делать шилом, которое оставляет после себя тонкую царапину.

Разметка по ерунку показана на рис. 9, б. Ерунком пользуются также для разметки соединений «ус» и при вычерчивании и проверке углов. Для проверки или разметки линий под углом ерунок колодкой-основанием плотно прижимают к кромке размечаемой доски и затем под нужным углом проводят риску. Кромка у доски должна быть ровной, иначе разметка будет неточной.

Разметка малкой показана на рис. 9, в.

Рейсмус служит для разметки параллельных линий. Им наносят риски следующим образом (рис. 9, г): из колодки рейсмуса выдвигают брусок со шпилькой и устанавливают в нужном положении, причем расстояние от шпильки бруска до колодки должно соответствовать расстоянию от риски до кромки доски. Для получения ровных и тонких рисок колодку рейсмуса плотно прижимают к кромке детали и ведут по ней ровно, плавно и без перекосов. Риски наносить легче, если рейсмус вести от себя. Если рейсмус прижат неплотно или перекошен, риска будет извилистой, неровной и непараллельной кромке доски. Для нанесения четкой риски шпильку затачивают напильником.

В связи с тем, что обычным рейсмусом можно наносить риски, находящиеся от кромки доски на расстоянии не более 100–150 мм, для нанесения рисок, находящихся на большем расстоянии, применяют щитовой рейсмус. Риски щитовым рейсмусом наносят так же, как и обычным.

Чтобы нанести риску отволокой (рис. 9, д), надо доску с обработанной кромкой приложить к кромке доски, на которой будет

нанесена риска; между досками оставляют щель, в которую вставляют отволоку. Двигая отволоку вдоль щели, острием гвоздя наносят риску. Для того, чтобы риска была тонкой, острие гвоздя должно быть хорошо заточено.

Наружный диаметр круглых предметов измеряют кронциркулем (рис. 9, е).

Разметка окружности циркулем показана на рис. 9, ж. При нанесении риски шилом по угольнику (рис. 9, з) нужно, чтобы доска, на которую наносят риски, имела совершенно прямые кромки, т. е. была хорошо острогана. Затем к кромке прикладывают угольник так, чтобы основание его плотно прилегало к кромке. Угольник держат левой рукой, а правой проводят риску острым шилом, держа его слегка наклонно. Шило нужно вести равномерно, без сильного нажима.

Скобой (рис. 9, и) размечают шипы и проушины. Для каждого размера шипа и проушины должна быть своя скоба. При разметке скобу плотно прижимают к поверхности размечаемого бруска и ровно двигают вдоль его поверхности, при этом имеющиеся на скобе острия гвоздей оставляют след на бруске в виде параллельных линий. До начала работы на размечаемом бруске наносят риску, с которой начинают разметку скобой.

Линии на доски и другие длинные детали наносят шнуром (рис. 9, к), хорошо натертым мелом или куском влажного (мягкого) древесного угля следующим образом: на одном торце доски на нужном расстоянии от кромки делают зарубку, в которую вставляют конец шнура, после чего его натирают мелом или углем, а другой конец держат левой рукой на том же расстоянии от кромки, прижимая к доске, затем правой рукой шнур слегка оттягивают вверх и отпускают. Шнур, ударяясь о доску, наносит линию. Шнуром наносят линии для грубой обработки, для более точной обработки линии наносят с помощью линеек или шаблонов.

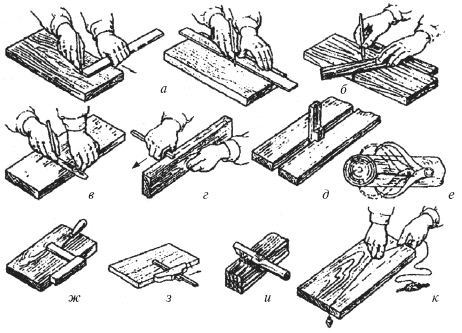

Рис. 9. Способы разметки: а – по линейке; б – по ерунку; в – малкой; г – рейсмусом; д – отволокой; е – кронциркулем; ж – циркулем; з – угольником с шилом; и – скобой; к – по шнуру

Шаблоны для разметки (рис. 10) бывают различными по размерам, форме и конструкции. Изготовляют шаблоны из листовой стали, фанеры, твердых древесноволокнистых плит. Шаблон накладывают на обрабатываемую доску, брусок, заготовку, а затем карандашом или шилом обводят контуры. Применение шаблонов сокращает время на разметку, упрощая ее, разметка получается более точной.

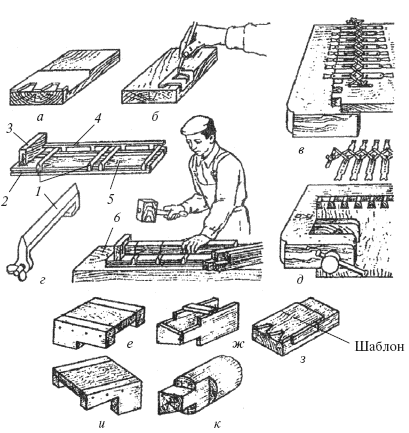

Рис. 10. Шаблоны для разметки элементов столярных и плотничных изделий: а – накладной для разметки шипов; б – для разметки врубки в «ласточкин хвост»; в – для разметки прямых шипов; г – разметочная доска Павлихина; д – для разметки шипов в «ласточкин хвост»; е – для врубки в полдерева; ж – для врубки в полулапу; з – для разметки ящичных шипов; и – для разметки простой лапы; к – простая лапа; 1 – ножи; 2 – паз; 3 – упор; 4 – боковой ограничитель; 5 – разметочная доска; 6 – прием разметки

Ускоренную разметку брусков производят на разметочной доске Павлихина, на левой стороне которой укреплен упор. Перпендикулярно упору вдоль одной из кромок на доске расположен боковой ограничитель, имеющий прорези. В прорези вставляют ножи с винтами, имеющими на конце барашки. Разметка производится следующим образом: на разметочную доску кладут брусок вплотную к упору, после чего по заданному размеру устанавливают на доске ножи, а затем ударом киянки об обух ножа на бруске отбивают риски.
