При затачивании ножей на точиле следует стоять несколько в стороне от круга, работать в предохранительных очках, поскольку образующиеся искры и отлетающие мелкие кусочки камня (абразивы) могут попасть в глаза.
Ножи точат на мелкозернистых точильных брусках типа БП, с помощью которых с фаски ножей снимают заусенцы и зазубрины. Бруски следует смачивать каплями керосина или водой.
При затачивании прямолинейными движениями нож берут за хвостовую часть правой рукой и фаской кладут плотно на брусок, а левой рукой прижимают его к бруску, затем равномерными движениями двигают нож вперед и назад вдоль бруска с сохранением угла заострения. При затачивании кругообразными
Профильные ножи шерхебеля, галтели точат на брусках или затачивают напильниками, а правят на оселках или наждачным порошком с маслом (в виде пасты). Правильность заточки ножей проверяют с помощью шаблона, линейки и угольника, причем угол заострения – шаблоном, а прямолинейность – линейкой и угольником. У правильно заточенного ножа лезвие должно прилегать к линейке плотно, без просветов. Лезвие ножа считается острым, когда им можно срезать волос.
Правят ножи оселком – мелкозернистым точильным бруском. Перед правкой оселок смачивают минеральным маслом или керосином. Так как оселки в процессе затачивания засаливаются, их периодически промывают керосином. Лезвие на оселке правят кругообразными движениями, но можно править путем движения оселка по фаске закрепленного ножа. Работающий прикладывает нож фаской к оселку и кругообразными движениями ведет по нему, сохраняя угол заострения, затем прикладывает нож к оселку другой стороной и правит также кругообразными движениями до полного снятия заусенцев.
Для заточки столярно-плотничных инструментов (ножей рубанков, долот, стамесок) применяют электрическое точило ЭТ-1 (рис. 31). Мощность электродвигателя 0,32 кВт, напряжение 220 В. На станке устанавливают точильный (абразивный) круг диаметром 100 мм. Размеры станка 310x166x205 мм, масса 7 кг.
Наладка рубанков, фуганков состоит из разборки инструмента для смены ножен, установки и крепления ножа.
Разбирают рубанок следующим образом. Берут его в левую руку и, слегка ударяя молотком по заднему торцу, ослабляют клин, после чего клин и нож легко вынимаются. Затем острый нож и клин вставляют в леток и ударяют по переднему торцу рубанка (по лобовой части) (рис. 32). Клин должен плотно прилегать к ножу, лезвие ножа – равномерно выступать из подошвы рубанка на необходимую величину (без перекоса).
Уменьшают величину выступления лезвия удара молотка по заднему торцу рубанка, а увеличивают слабыми ударами молотка по хвосту (торцу) ножа там, где угол лезвия виден больше. Правильность выпуска лезвия проверяют «на глаз», поднимая рубанок подошвой вверх на уровне глаз. Если при этом лезвие будет видно в виде узкой полосы – нитки, нож «присажен» правильно. Нож устанавливают передней гранью по отношению к горизонтальной плоскости (плоскости подошвы) у шерхебеля, рубанков с одиночным и двойным ножом, зензубеля, фальцгебеля под углом 45°, а у цинубеля – под углом 80°.
Рис. 31. Электрическое точило ЭТ-1: 1 – токоподводяший кабель; 2 – корпус; 3 – кожух; 4 – абразивный круг; 5 – подручник; 6 – основание (станина)

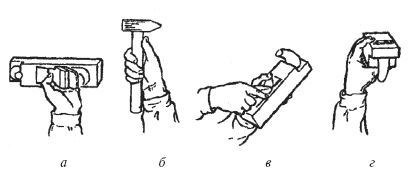

Рис. 32. Наладка
Приемы строгания. До начала строгания ручным инструментом следует тщательно осмотреть обрабатываемую деталь, определить направление волокон и лицевую сторону. Строгать древесину следует вдоль волокон, так как при этом поверхность получается более гладкой и затрачивается меньше усилий на строгание.
Строгать нужно движением рук на полный размах, по прямой линии с равномерным нажимом на инструмент. При этом корпус тела должен быть немного наклонен вперед и при строгании оставаться неподвижным. Строгание должно производиться за счет движения рук, а не корпуса тела, иначе работающий быстро устанет.
Обрабатываемую заготовку закрепляют на верстаке между гребенкой (упором) и тисками так, чтобы направление волокон совпадало с направлением строгания. Заготовка должна лежать на верстаке плотно, не выгибаясь.
Правой рукой берут хвостовую часть корпуса, а левой – рог и устанавливают рубанок на обрабатываемую заготовку (рис. 33, а). В начале строгания нажимают левой рукой на переднюю часть рубанка, а правой – слегка на заднюю часть. В середине строгания нажимают одинаково и равномерно на весь рубанок, а в конце строгания, когда рубанок сходит с обрабатываемой заготовки, следует усилить нажим на правую руку, чтобы не «завалить» конец обрабатываемой заготовки. Если необходимо отвести рубанок назад, поднимают его заднюю часть и передвигают.
Сначала строгают заготовку шерхебелем (острым) углом по направлению волокон, ведь если строгать этим инструментом вдоль волокон, можно снять лишнюю древесину.
При обработке шерхебелем свилеватых мест не следует снимать толстую стружку, так как может образоваться откол древесины и брусок-заготовка сделается непригодной для дальнейшей обработки.
После строгания шерхебелем поверхность детали выравнивают рубанком с одиночным ножом. Окончательно зачищают деталь рубанком с двойным ножом или полуфуганком, которые сглаживают поверхность обрабатываемого бруска.
Прямоугольные заготовки начинают строгать с лицевой стороны, имеющей меньшее число дефектов. После обработки лицевой стороны проверяют качество строгания линейкой вдоль и поперек волокон, а если заготовка широкая, то и по диагонали. Если между линейкой и кромкой обработанной заготовки нет просветов, обработку следует считать удовлетворительной. После этого строгают кромку заготовки рубанком с одиночным или двойным ножом. Прямоугольность кромки и пласти проверяют угольником. Затем строгают нелицевую пласть и вторую кромку, соблюдая при этом требуемые размеры.
Бруски строгают следующим образом: укладывают их на верстак и закрепляют; неровности на поверхности бруска сострагивают шерхебелем, рубанком, а затем зачищают поверхность фуганком, после чего брусок поворачивают и строгают соответственно другие стороны.
При работе фуганком (рис. 33, б) правой рукой берут за ручку, а левой поддерживают корпус фуганка немного позади пробки. Прострогав один участок детали по ширине, переходят к обработке другого участка. Фуганком строгают в один прием, не прерывая стружки. При обработке очень длинных заготовок рабочий должен двигаться вперед вдоль заготовки.
