Столярные, плотничные, стекольные и паркетные работы. Практическое пособие для столяра, плотника, стекольщика и паркетчика

Костенко Евгений Максимович

Свес – выступ за пределы основания. Его применяют при изготовлении мебели.

Галтелью называют полукруглую выемку на кромке или пласти детали. Рамка состоит из четырех брусков, образующих квадрат или прямоугольник. Отдельные рамки имеют, кроме того, внутренние бруски – средники (рамочные двери, оконные створки с горбыльками).

Рамки собирают на шиповом соединении. Небольшого размера рамки собирают на одинарный открытый сквозной шип, шип с полупотемком или потемком. При изготовлении столярных изделий применяют преимущественно рамки прямоугольной формы, очень редко (для уникальных изделий) – многоугольные или круглые. Оконная створка, форточка, фрамуга, коробка – все это рамки.

Все соединения в оконных блоках выполняют на шипах. Прочность шипового

соединения определяется его размерами и площадью склеиваемых поверхностей. Для увеличения прочности шипы делают двойными (в окнах).

Щиты изготовляют массивными (дощатыми) или с пустотами. Массивные щиты во избежание коробления следует набирать из узких реек (деталей) шириной не более 1,5 толщины, с подбором волокон, влажностью до 10 ± 2 %.

При склеивании деталей по ширине одноименные (заболонные) пласти соединяемых реек должны быть обращены в противоположные стороны, а одноименные кромки – друг к другу.

Стыковать рейки по длине допускается, если стыки расположены вразбежку и расстояние между ними в смежных рейках не менее 150 мм.

В щитах, предназначенных для несущих конструкций, рейки по длине не стыкуют. Из щитов изготовляют панели стеновые, тамбуры и т. п.

Во избежание коробления щиты делают со шпонками (рис. 49, а), с наконечниками (рис. 49, б), с вклеенными (рис. 49, в, г) и наклеенной рейками (рис. 49, д). Шпонки в щитах делают заподлицо с плоскостью или выступающими. На каждый щит ставят не менее двух шпонок. Щиты со шпонками предназначены для дверей временных зданий и т. п.

Кроме дощатых, изготовляют многослойные шиты, склеенные из трех или пяти однослойных щитов с взаимно перпендикулярным направлением волокон (рис. 49, е).

Рис. 49. Виды щитов: а – со шпонками; б – с наконечниками в паз (шпунт) и гребень; в – с вклеенной рейкой в торец; г – с вклеенной треугольной рейкой; д – с наклеенной треугольной рейкой; е – многослойный

Массивные щиты склеивают на гладкую фугу (рис. 50, а), на рейку (рис. 50, б), в четверть (рис. 50, в), в паз и гребень (рис. 50, г, д) и в «ласточкин хвост»

Рис. 50. Способы соединения щитов: а – на гладкую фугу; б – па рейку; в – в четверть; г – в паз и гребень; д – треугольный гребень; е – в «ласточкин хвост»

Соединение деталей из древесины. Сращивание отрезков по длине может быть торцовым, на «ус», зубчатым, ступенчатым.

Торцовое клеевое соединение (рис. 51, а) – это клеевое соединение торцовыми поверхностями склеивания. Под торцовым клеевым соединением на «ус» (рис. 51, 6) понимают клеевое соединение плоскими поверхностями склеивания, расположенными под острым углом к продольной оси заготовок.

Клеевое соединение на ступенчатый «ус» (рис. 51, в) – это соединение, в котором поверхности склеивания имеют выступ, препятствующий смещению заготовок в продольном направлении при растяжении. Соединение, в котором скошенные концы заготовок имеют затупление, препятствующее смещению заготовок в продольном направлении при растяжении и сжатии, называют соединением на ступенчатый «ус» с затуплением (рис. 51, г).

Зубчатое клеевое соединение (рис. 51, д) – это соединение профилированными поверхностями в виде зубчатых шипов, вертикальное зубчатое соединение (рис. 51, е) – соединение

с выходом профиля шипов на пласть заготовки. В горизонтальном зубчатом соединении (рис. 51, ж) профиль шипов выходит за кромку заготовки. Зубчатое клеевое соединение на «ус» (рис. 51, з) – соединение на «ус» профилированными поверхностями склеивания в виде зубчатых шипов.

Рис. 51. Клеевые соединения брусков, досок по длине: а – торцовое; б – на «ус»; в – на ступенчатый «ус»; г – на ступенчатый «ус» с затуплением; д – зубчатое; е – вертикальное зубчатое; ж – горизонтальное зубчатое; з – зубчатое на «ус»; и – ступенчатое; – угол скоса; L – длина уса шипа; t – шаг соединения; k – зазор; b – затупление; В – толщина заготовки; i – угол шипа

Ступенчатое клеевое соединение (рис. 51, и) – торцовое соединение профилированными поверхностями склеивания в виде ступеньки, высота которой равна половине толщины заготовки.

Наиболее прочным является клеевое соединение на зубчатый шип. Этот вид соединения применяют для сращивания брусков створок, фрамуг, оконных и дверных коробок и других строительных элементов. Склеиваемые заготовки не должны отличаться по влажности более чем на 6 %. В зоне соединения заготовок не допускаются сучки более 5 мм. Параметр шероховатости поверхности склеивания зубчатых шипов Rmmax не должен превышать 200 мкм.

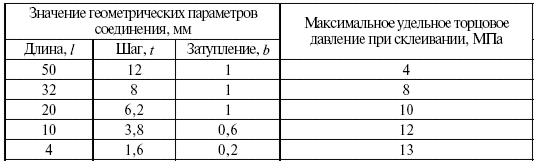

Размеры шиповых соединений приведены в табл. 1.

Таблица 1

Размер типовых соединений

Сплачивание заключается в соединении брусков, досок, делянок по ширине кромки в щиты или пластями в блоки. Каждую заготовку, соединяемую в щит, называют делянкой.

Соединение по кромке в зависимости от назначения изделий рекомендуется производить на рейку, в четверть, в прямоугольный паз и гребень и на гладкую фугу.

При выполнении соединений на рейку К-1 (рис. 52, а) следует при l, равном 20–30 мм, делать l₁ на 2–3 мм больше; S₁ принимают равным 0,45S₀ для реек из древесины, а для реек из фанеры S₁ делают 0,25S₀; размер S₁ принимают равным ближайшим размерам пазовой дисковой фрезы, т. е. 4, 5, 6, 8, 10, 12, 16, 20 мм. На кромках допускаются одно– и двусторонние фаски.

Для соединений в четверть по кромке К-2 (рис. 52, б) h₀ = 0,5, S₀ – 0,5 мм, а b находится в следующей зависимости от S₀, мм:

S₀ 12–15 15–20 20–30 30

b 6 8 10 16

Для соединения в паз и гребень типа К-3 (рис. 52, в) (табл. 2) радиус закругления r делают 1–2 мм, а размер l₁ – на 1–2 мм больше размера l. На кромках допускаются одно– и двусторонние фаски.
