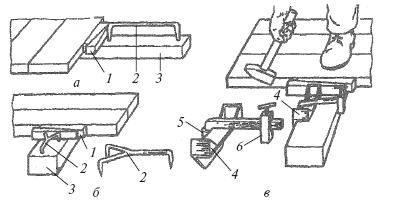

Рис. 148. Сжимы для сплачивания досок пола: а – строительная скоба; б – сжим-скоба; в – сжим клиновой с подвижной скобой; 1 – клин; 2 – скоба; 3 – лага; 4 – клиновой сжим; 5 – шпора; 6 – подвижной упор
Рычажно-зубчатым сжимом (рис. 149, а) доски пола сплачивают следующим образом. Вплотную к первой прибитой доске кладут 8–10 досок, после чего скобой зацепляют эту доску,

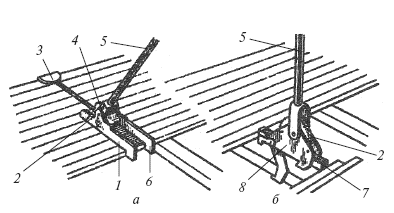

Рис. 149. Сжимы рычажные для сплачивания досок пола: а – рычажно-зубчатый с храповым колесом и натяжным канатом; б – рычажно-зубчатый с храповым колесом и зубчатой рейкой; 1 – станина; 2 – храповое колесо; 3 – зажимная скоба с канатом; 4 – барабан; 5 – трубчатый рычаг; 6 – упор станины; 7 – зубчатая рейка; 8 – корпус
Применяют также рычажно-зубчатый сжим с храповым колесом и зубчатой рейкой (рис. 149, б). При работе используют одновременно два сжима. После закрепления первой доски пола укладывают 6–8 досок и закрепляют сжимы. Рычагом перемещают зубчатую рейку, сжимая при этом доски.
Сжим для сплачивания досок пола конструкции А. Коваленко показан на рис. 150. К рычагу шарнирно присоединена стопорная собачка. Этим рычагом приводят в движение рейку и стопорную собачку. До установки сжима на лагу рейку с планкой освобождают от с собачки и устанавливают в крайнее положение (заднее), после чего отводят тяги, и сжим кладут на лагу так, чтобы упорная планка подошла вплотную к крайней сжимаемой доске и сжим закрепился на лаге.
Рис. 150. Сжим для сплачивания досок пола: 1 – упорная планка; 2 – зубчатая рейка; 3 – стопорная собачка; 4 – стопор; 5 – рычаг; 6 – щеки; 7 – рама; 8 – тяга; 9 – захват.
Установив сжим, рычагом передвигают рейку в сторону сплачивания досок, при этом собачка входит своим концом в промежутки между зубьями рейки и обеспечивает ее передвижение в сторону сплачивания. После сжима нескольких досок поворотом рычага рейка освобождается от собачки и сжим снимается с места установки. При пользовании этим сжимом выпучивания досок не наблюдается. Для устранения провесов, образующихся при сплачивании досок, полы обрабатывают паркетнострогальной машиной или электрорубанком. До начала фрезерования полы очищают от грязи и пыли и проверяют, утоплены ли шляпки гвоздей. Обработку ведут преимущественно вдоль волокон, снимая слой толщиной не более 1,5–2 мм.

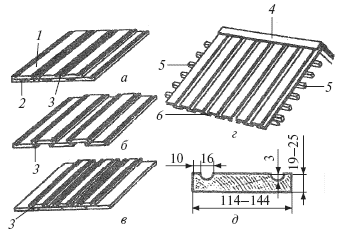

Для устройства дощатых полов разработан и применяется нормокомплект из инструментов и машин. В нормокомплект входят шиповая разводка, стальной штырь для закрепления шнура при разбивке оси пола, электрическое точило ЭТ-1 для точки инструмента, топор Б2, ножовка широкая по дереву, клещи, рубанок двойной, стамеска, трехгранный напильник, стальная скоба для сплачивания досок в труднодоступных местах, лом-гвоздодер,
Просветы между лагами и контрольной рейкой не допускаются. Зазоры между досками покрытия в отдельных местах примыкания должны быть не более 0,5 мм. Уступы (провесы) между досками пола не допускаются.
Глава 6
УСТРОЙСТВО ЛЕСОВ И ПОДМОСТЕЙ
Строительные леса, подмости, вышки, люльки, стремянки применяют при возведении жилых, общественных и других зданий и сооружений. Для отделочных работ по фасадам многоэтажных зданий применяют трубчатые леса, вышки, люльки, а для отделочных работ внутри жилых и общественных зданий – инвентарные подмости (УОР Главмосстроя).
Леса, как правило, устанавливают на земле, а подмости – на земле и междуэтажных перекрытиях. Леса и подмости бывают деревянными металлическими или металлодеревянными.
Трубчатые металлические безболтовые леса конструкции Промстройпроекта (рис. 151) представляют собой пространственную каркасную конструкцию, состоящую из стоек и ригелей, соединенных между собой на крюках и патрубках без болтов. К монтажу лесов приступают после отвода поверхностных вод, планировки и уплотнения грунта на всю ширину лесов.
Собирают леса в такой последовательности. Сначала устанавливают стойки вдоль стен в два ряда с шагом 2 м, затем соединяют их ригелями. К стойкам по высоте с шагом 1 м приварены патрубки, в которые входят крюки ригелей. Установка стоек должна вестись точно, иначе ригели не сядут на место (в патрубки). Устанавливают стойки нижней частью в башмаки, уложенные на деревянных прокладках и прикрепленные костылями.
Рис 151. Леса трубчатые безболтовые Промстройпроекта: а – общий вид лесов; б – установка стоек и ригелей; в – укладка щитов настила; г – установка ограждений; д – узел крепления лесов; 1 – ригель; 2 – стойки; 3 – подкладки под стойки; 4 – патрубок; 5 – крюк; 6 – поперечный ригель
После выверки правильности установки и закрепления лесов анкерами к стене кладут дощатые щиты толщиной 40 мм. Анкеры для крепления лесов закладывают в швы стен в процессе кладки. Стойки устанавливают вертикально, а ригели – горизонтально. Правильность установки лесов проверяют отвесом и уровнем. По мере возведения стены леса наращивают.
До начала эксплуатации леса оборудуют молниезащитой. Отклонения от проектной длины элементов лесов не должны превышать в стойках ±2, в остальных элементах ±3 мм.
Подмости представляют собой одноярусную конструкцию, предназначенную для выполнения работ, требующих перемещения по фронту работ. Применяют их для кирпичной кладки и выполнения отделочных работ внутри помещений.
Панельные подмости Главмосстроя (рис. 152) применяют со сложенными или раскрытыми опорами. В первом случае они имеют высоту 1100 мм, и при их установке раскосы с кронштейнами снимают с опор, во втором случае они имеют высоту 2200 мм, а раскрытые опоры закрепляют раскосами. С одного рабочего места на другое подмости переносят краном.
