Установка стеклопакетов в оконные переплеты заключается в следующем. Оконные блоки, зенитные фонари, как правило, изготовляют на деревообрабатывающих предприятиях и поставляют на стройку в готовом виде. До установки стеклопакетов в оконные блоки тщательно осматривают каждый пакет. Стеклопакеты, имеющие трещины, сколы в торцах стекол, отслоения в клеевых швах, повреждение обрамляющих рамок, отбраковывают.

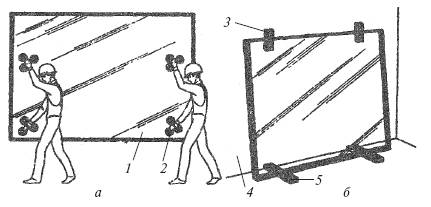

Монтаж стеклопакетов крупных размеров производят с помощью ручных вакуум-присосов (рис. 176, а), носильных ремней или траверс, оборудованных вакуум-присосами.
Рис. 176. Монтаж
Стеклопакеты транспортируют (переносят) только в вертикальном положении, чтобы не повредить торцы и углы. До монтажа стеклопакеты надо устанавливать на деревянные подкладки, покрытые войлоком или резиной, а при опирании на стену также подкладывать подкладки (рис. 176, б). Монтаж стеклопакетов следует вести преимущественно в летнее время. Помещения, остекленные стеклопакетами, должны отапливаться.
Вследствие того, что в процессе эксплуатации деревянные переплеты под действием влаги периодически деформируются, во избежание разрушения стекпопакетов в окнах устанавливают ветровые, распорные и опорные прокладки. Порядок установки стеклопакетов в оконные блоки показан на рис. 177. Распорные прокладки, фиксирующие положение стеклопакетов, устанавливают на расстоянии примерно 1/4 от торца стеклопакетов. Ширина опорных прокладок должна быть равной толщине пакета, а длина их зависит от ширины стеклопакета и колеблется в пределах 50–200 мм.
Остекление оконных переплетов и витражей стеклопакетами с применением прокладок и нетвердеющих мастик производится в такой последовательности: подготовка к монтажу стеклопакетов, прокладок, штапиков, мастик; наклеивание боковых прокладок на фальцы переплетов; установка стеклопакета, распорных и опорных прокладок; нанесение пистолетом слоя нетвердеющей мастики вдоль торцов стеклопакетов; установка штапиков, прокладок; уплотнение зазоров мастикой с помощью пистолетов. Уплотняют и герметизируют стыки между стеклопакетами и элементами переплетов сразу же после их установки и крепления.

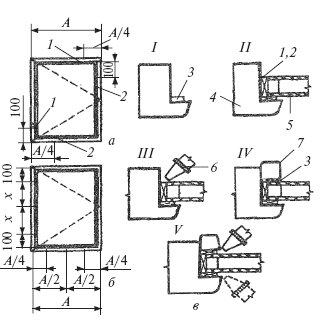

Рис. 177. Установка стеклопакетов в оконные блоки: а – расположение опорных и распорных прокладок; б – расположение боковых прокладок; в – последовательность работ по установке стеклопакетов: I – наклейка боковых прокладок; II – установка стеклопакета-распорных и опорных прокладок; III – нанесение пистолетом слоя нетвердеющей герметизирующей мастики вдоль торцов стеклопакетов: IV—установка боковых прокладок и штапиков; V – уплотнение зазоров мастикой с помощью пистолетов; 1 – распорная прокладка; 2 – опорная прокладка; 3 – боковая прокладка; 4 – оконный переплет; 5 – стеклопакет; 6 – пистолет; 7 – штапик-раскладка по стеклу
Нетвердеющие мастики наносят герметизатором типа «Стык-20» или «Шмель» при температуре воздуха не менее 5 °C в сухих помещениях, а если на воздухе, то в условиях, исключающих увлажнение переплетов. До нанесения мастики герметизируемые поверхности нужно очистить, обезжирить и просушить.
Остекление крыш осуществляют стеклом толщиной 3–6 мм на двойной замазке (рис. 178).

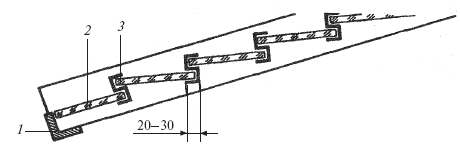

Рис. 178. Порядок укладки и крепления стекла при остеклении крыш: 1 – бортик; 2 – стекло; 3 – кляммер
В фальцы переплетов укладывают основание из замазки, затем к бортику кладут нижнее стекло так, чтобы оно упиралось в него. Бортик является опорой и предохраняет стекло от сползания вниз. Уложенное стекло плотно прижимают к фальцу, чтобы выдавился излишек замазки, которую сразу удаляют. После этого на верхний край уложенного стекла наносят замазку и крепят его кляммерами, причем на каждый лист стекла надевают не менее двух кляммеров, чтобы расстояние между ними было 250–300 мм. Прижимать кляммеры к стеклу нужно осторожно, чтобы не поломать стекло. После укладки нескольких рядов стекол на продольные фальцы наносят второй слой замазки и заглаживают его. Конек после остекления покрывают кровельной сталью.
Остекление железобетонных переплетов выполняют так же, как металлических. В переплетах стекла крепят кляммерами, штырями, пружинами и раскладками.
Рис. 179. Стол-верстак: 1 – основание; 2 – гребенка поперечного бруса; 3 – резиновая обкладка под стеклопрофилит; 4 – доска крепления основания
Остекление стеклопрофилитом начинают с монтажа элементов из стеклопрофилита, которые вынимают из тары (контейнера) и укладывают ребром на стол-верстак (рис. 179). Уложенный на столе-верстаке стеклопрофилит продувают струей воздуха со всех сторон, очищая от пыли, грязи, после чего сушат струей горячего воздуха.
На специальном приспособлении (рис. 180) из губчатой резины нарезают полосы шириной 20–25 мм, которые прокладывают между элементами стеклопрофилита, и шириной 100–120 мм, которые прокладывают по периметру при установке стеклопрофилита в панели. Прокладки приклеивают к элементам стеклопрофилита на клею 88Н. Для герметизации стыков применяют тиоколовые мастики УТ-32 и др. Стеклопрофилит устанавливают обычно вертикально в металлическое или железобетонное обрамление.
Элементы стеклопрофилита собирают в панель на поворотном столе с кондуктором. Стропуют, поднимают и подают панели из стеклопрофилита к месту монтажа траверсами. Монтаж ограждений из отдельных элементов стеклопрофилита показан на рис. 181.

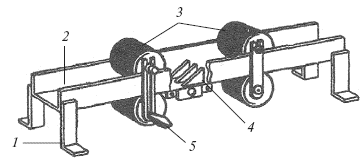

Рис. 180. Приспособление для резки резины: 1 – ноги основания; 2 – основание; 3 – ролики; 4 – нож для резки резины; 5 – ручка
Рис. 181. Монтаж ограждений из отдельных элементов стеклопрофилита: а – монтаж ограждений; б – уплотнение стыков герметиком-мастикой; в – узел соединения стеклопрофилита; 1 – стеклопрофилит; 2 – уплотнитель-резина; 3 – мастика
