Для заправки винтового промазчика с бачка снимают заглушку (крышку) с переходного конуса и вместо нее ввинчивают цилиндр промазчика. При вращении рукоятки со штоком замазка поршнем проталкивается в промазчик. Вместимость винтового заправочного бачка 10 л.
2. Вставка стекла и стеклопакетов
Остекление окон, дверей может выполняться на одинарной, двойной замазке и с креплением раскладками по стеклу. В первых двух случаях стекло к переплетам крепят шпильками, скобками или мелкими гвоздями, а в последнем – раскладками, которые крепят шурупами или мелкими гвоздями.
При остеклении окон на одинарной замазке (рис. 173, а)
Остекление на двойной замазке (рис. 173, б) или деревянными раскладками (рис. 173, в, г) применяется довольно широко, особенно в жилых и общественных зданиях. При этом способе остекления стекло кладут не на фальцы, а на подстилающий слой замазки, предварительно нанесенной в фальцы в виде ленточки толщиной 2–3 мм. Наносить замазку нужно ровно, без разрывов ножом, стамеской или промазчиком. Можно наносить подстилающий слой в виде непрерывного валика толщиной 2–5 мм.

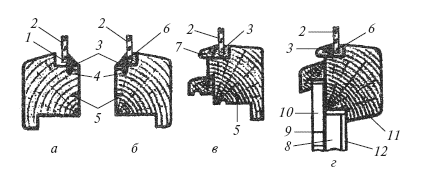

Рис. 173. Установка и крепление стекол в оконных переплетах и балконных дверях: а – установка в переплетах на одинарной замазке; б – установка на двойной замазке; в – крепление деревянными раскладками; г – установка в балконных дверях на двойной замазке с креплением деревянными раскладками; 1 – зазор; 2 – стекло; 3 – замазка; 4 – шпилька; 5 – оконный переплет; 6 – основание пол стекло из замазки (постель); 7 – деревянная раскладка по стеклу; 8 – пергамин; 9 – мягкая древесноволокнистая плита; 10 – деревянная обшивка; 11 – балконная дверь; 12 – твердая древесноволокнистая плита
На подстилающий слой замазки в переплет осторожно укладывают стекло так, чтобы оно было расположено на одинаковом расстоянии со всех сторон фальца, после чего ладонями аккуратно прижимают стекло до тех пор, пока стекло не ляжет плотно, а излишки замазки будут выжаты. Нажимать на стекло надо осторожно, чтобы не поломать и не расколоть его. Излишки выдавленной замазки срезают ножом или стамеской и заглаживают так, чтобы она не выходила за пределы фальца. Между стеклом и фальцем не должно быть пустот, стык должен быть герметичным. Стекло должно лежать на подстилающем слое замазки плотно, без перекосов.
Стекло в переплете двери закрепляют шпильками или мелкими гвоздями с помощью пистолетов. Шпильки забивают в древесину на глубину 7–10 мм, чтобы концы их не выступали за пределы фальца.
Можно забивать шпильки молотком, а также ребром стамески. Забивка шпилек требует аккуратности и навыка, так как при неосторожной работе можно расколоть, разбить стекло.
Для изготовления шпилек можно использовать стальную проволоку толщиной 1–1,5 мм. Крепят такие шпильки так: стекольщик берет в левую руку небольшой моток проволоки, а в правую – стамеску шириной 25–30 мм, которой загибает под углом 90° шпильку длиной 15–20 мм (рис. 174). Затем отогнутую шпильку стамеской забивает в переплет на глубину 7–10 мм, а шпильку отламывает от проволоки. Шпильки забивают с шагом до 300 мм так, чтобы они были направлены по стеклу или конец их был слегка направлен кверху.
Закрепив стекло шпильками,

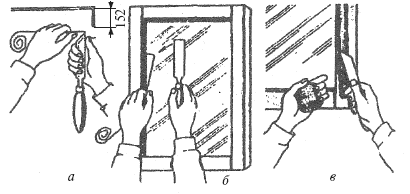

Рис. 174. Крепление стекол на двойной замазке: а – крепление проволочными шпильками – загиб шпильки; б – забивка шпильки стамеской; в – нанесение второго слоя замазки
При установке стекла на замазке с креплением деревянными раскладками в фалец укладывают подстилающий слой замазки, на него укладывают стекло, а затем равномерно наносят второй слой замазки, после чего раскладку прижимают к фальцу и крепят к переплету шурупами или гвоздями под углом 45°. Наружная фаска раскладки должна быть заподлицо с фальцем или параллельна ему.
После выполнения этих работ стекло очищают ножом от излишков замазки и вытирают тряпкой или ветошью.
На стройках во избежание боя вместо стекол на период отделки помещений устанавливают полиэтиленовую пленку. В переплетах снимают раскладки по стеклу, в проем между фальцами кладут пленку и крепят ее к фальцам раскладками, которые слегка наживляют мелкими гвоздями. По окончании отделочных работ пленку удаляют и переплеты остекляют.
Остекление металлических переплетов (рис. 175), имеющих большие размеры, осуществляют обычно на стройках в проектном положении. Стекло для них заготавливают централизованно. До остекления металлические переплеты очищают от грязи, заусенцев, коррозии, после чего покрывают олифой. Стекла в металлические переплеты устанавливают на двойной замазке или на замазке с креплением металлическими раскладками, а также на эластичных прокладках с креплением раскладками (уголками).
Рис. 175. Остекление металлических переплетов: а – на замазке; б – на эластичных прокладках; 1 – металлический переплет; 2 – стекло; 3 – замазка; 4 – штырь; 5 – кляммер; 6 – раскладка-уголок; 7 – винт; 8 – эластичная прокладка
При остеклении переплетов на двойной замазке стекла крепят к переплетам штырями, кляммерами, устанавливаемыми с шагом не менее 300 мм. Штыри, крепящие кляммеры, ставят в отверстия, выбранные в горбыльке переплета, слегка их забивают, после чего концы их расклепывают. Для крепления стекол в металлических переплетах применяют суриковую или битумную замазку.
При остеклении пластмассовых переплетов стекла устанавливают на двойной замазке, эластичных прокладках и крепят пластмассовыми раскладками. Эластичные прокладки обычно изготовляют из мягкой резины П-образной формы. При установке на эластичных прокладках стекло по периметру обрамляют П-образной прокладкой, после чего укладывают в переплет и крепят раскладками-уголками с помощью винтов.
Раскрой стекла и остекление в зимний период надо производить в теплом помещении при температуре воздуха не ниже 10 °C. До остекления переплеты, внесенные с улицы, нужно очистить от наледи, снега, отогреть и просушить. Остекленные переплеты зимой выносят наружу только после затвердения замазки. Несъемные окна остекляют зимой, пользуясь подогретой замазкой, твердеющей при температуре воздуха ниже 0 °C.
