На ракете устанавливалась инерциальная система управления с радиокоррекцией на активном участке траектории с использованием наземной ЭВМ. В ее состав входили РЛС слежения, специальная ЭВМ «Афина» для вычисления действительной траектории, определения момента выключения двигательной установки второй ступени и выработки команд управления. Инерциальное устройство на борту ракеты функционировало всего две минуты и играло вспомогательную роль. СУ обеспечивала точность стрельбы в 1,7 км. МБР «Титан-1» несла отделяемую в полете моноблочную головную часть Мк4 мощностью 4–7 Мт.
Ракета базировалась в защищенных шахтных пусковых установках и имела оперативную готовность к пуску около 15 минут. Ракетный комплекс получился очень дорогим и уязвимым,
Обилие недостатков и прежде всего низкая живучесть ракетных комплексов с ракетами «Атлас», «Титан-1» и Р-7 предопределило неминуемую их замену в ближайшем будущем. Еще в период проведения летных испытаний этих ракет советским и американским военным специалистам стало ясно, что нужно создавать новые ракетные комплексы.
13 мая 1959 года специальным постановлением ЦК КПСС и правительства КБ академика Янгеля поручили разработать МБР на высококипящих компонентах топлива. Впоследствии она получила обозначение Р-16 (8К64). Для разработки двигателей и систем ракеты, а также на земной и шахтной стартовых позиций были привлечены конструкторские коллективы, возглавляемые В. Глушко, В. Кузнецовым, Б. Коноплевым и др.
Первоначально Р-16 предполагалось запускать только с наземных пусковых установок. На ее проектирование и проведение летных испытаний отводились крайне сжатые сроки.
В процессе подготовки первого пуска ракеты 23 октября 1960 года после ее заправки компонентами топлива, в электросхеме автоматики двигательной установки появилась неисправность, устранение которой проводилось на заправленной ракете. Поскольку гарантия работоспособности двигателей после заполнения турбонасосного агрегата компонентами топлива определялась в один день, то работы по подготовке к пуску и устранению неисправности велись одновременно. На заключительном этапе подготовки ракеты к полету, от программного токораспределителя прошла преждевременная команда на запуск двигателя второй ступени, вследствие чего возник пожар и произошел взрыв ракеты. В результате аварии погибли значительная часть боевого расчета, ряд руководящих работников, находившихся на стартовой позиции вблизи ракеты, в том числе главный конструктор системы управления Б. М. Коноплев, председатель государственной комиссии по проведению испытаний главнокомандующий РВСН Главный маршал артиллерии М. И. Неделин. Стартовая позиция взрывом была выведена из строя. Причины катастрофы изучались правительственной комиссией и по результатам расследования был намечен и реализован комплекс мероприятий по обеспечению безопасности при отработке и испытаниях ракетной техники.
Второй пуск ракеты Р-16 состоялся 2 февраля 1961 года. Несмотря на то, что ракета упала на трассе полета из-за потери устойчивости, разработчики убедились, что принятая схема жизнеспособна. После анализа результатов и устранения недостатков испытания были продолжены. Напряженная работа позволила закончить летные испытания Р-16 с наземных пусковых установок к концу 1961 года и в этом же году поставить на боевое
С мая 1960 года проводились работы, связанные с пуском модифицированной ракеты Р-16У (8К64У) из шахтной пусковой установки. В январе 1962 года на полигоне Байконур состоялся первый пуск ракеты из ШПУ. В следующем году боевой ракетный комплекс с МБР Р-16У был принят на вооружение РВСН.

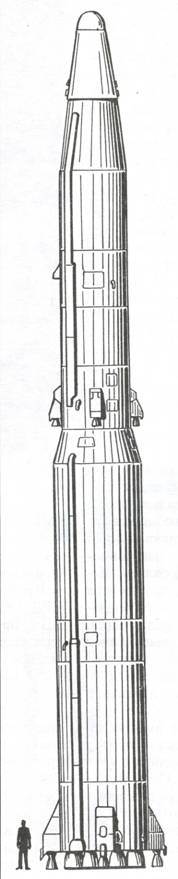

Ракета была выполнена по схеме «тандем» с последовательным разделением ступеней. Первая, разгонная ступень состояла из хвостового отсека, бака горючего, приборного отсека, бака окислителя и переходника. Баки несущей конструкции с наддувом в полете: бак окислителя наддувался встречным потоком воздуха, а бак горючего — сжатым воздухом из баллонов, размещенных в приборном отсеке.
Двигательная установка состояла из маршевого и рулевого двигателей. Маршевый ЖРД собран из трех одинаковых двухкамерных блоков. Каждый из них включал две камеры сгорания, ТНА, газогенератор и систему питания топливом. Суммарная тяга всех блоков на земле — 227 т, время работы — 90 секунд. Рулевой ЖРД имел четыре поворотные камеры сгорания с одним турбонасосным агрегатом. Разделение ступеней обеспечивалось пироболтами. Одновременно с их срабатыванием включались четырех тормозных пороховых двигателя, размещенных на первой ступени.
Вторая ступень, служившая для разгона ракеты до скорости, соответствовавшей заданной дальности полета, имела аналогичную конструкцию, что и первая, но была выполнена короче и меньшего диаметра. Оба бака наддувались сжатым воздухом.
Двигательная установка во многом была заимствована от первой ступени, что удешевляло и упрощало производство, но в качестве маршевого двигателя устанавливался только один блок. Он развивал тягу в вакууме 90 т и работал в течение 125 секунд. Конструкторам удалось успешно решить задачу надежного запуска ЖРД в условиях разряженной атмосферы и маршевый двигатель включался после увода отделившейся ступени.
Все ракетные двигатели работали на самовоспламеняющихся при контакте компонентах топлива. Для заправки ракеты компонентами топлива, подачи его к камерам сгорания, хранения сжатого воздуха и его выдачи потребителям ракета оборудовалась пневмогидросистемой.
Р-16 имела защищенную автономную систему управления. Она включала автомат стабилизации, систему РКС, СОБ, автомат управления дальностью. В качестве чувствительного элемента системы управления впервые на советских ракетах была применена гиростабилизированная платформа на шарикоподшипниковом подвесе. Точность стрельбы (КВО) составила 2,7 км при полете на максимальную дальность. При подготовке к старту ракета устанавливалась на пусковое устройство так, чтобы плоскость стабилизации находилась в плоскости стрельбы. После этого проводилась заправка баков компонентами топлива. МБР Р-16 оснащалась отделяемой моноблочной головной частью нескольких типов. Так называемая легкая ГЧ имела мощность 3 Мт, а тяжелая — 6 Мт.
Р-16 стала базовой ракетой для создания группировки межконтинентальных ракет РВСН. Р-16У развернули в меньших количествах, так как на строительство шахтных комплексов требовалось больше времени, чем для ввода в строй комплексов с наземными ПУ. К тому же в 1964 году стало ясно, что эта ракета морально устарела. Как и все ракеты первого поколения, эти МБР не могли долго находиться в заправленном состоянии. В постоянной готовности они хранились в укрытиях или шахтах с пустыми баками и требовалось значительное время для подготовки к пуску. Невысока была и живучесть ракетных комплексов. И все же для своего времени Р-16 была вполне надежной и достаточно совершенной ракетой.
