Субмарины США «OHIO»

Иванов С. В.

На этом снимке как раз хранилище ядерных боеприпасов для баллистических ракет атомных подводных лодок, расположенное рядом с базой Кингз Бэй. Эта база расположена в безлюдной местности, в то время как рядом с хранилищем в окрестностях Бангора находится немало населенных пунктов.

21 марши 2000 г. ракета «Трайдент II» стоимостью 23,7млн. долл. после пуска сошла с траектории. Ракета взорвалась через 4 секунды после старта. Первый подводный пуск новейшей баллистической ракеты завершился неудачей. Ракета была запущена с подводной лодки SSBN-734 «Теннеси», находившейся в Атлантике недалеко

от мыса Канаверал.

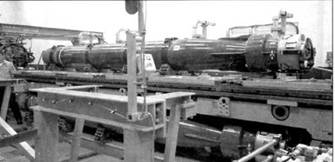

Испытания ракетного двигателя МБР «Трайдент II» на стенде фирмы Локхид Мартин.

Боевой блок W88 ракеты «Трайдент II». Данные боевые блоки предназначены прежде всего для уничтожения хорошо защищенных целей.

Ракета «Трайдент II» по своим размерам значительно больше ракеты «Трайдент I». За счет использования новых технологии и конструкционных решений дальность полета МБР «Трайдент II» удалось довести до 11000 км, в результате атомный ракетоносцы получили возможность обстрелять практически любую точку Северного полушария непосредственно из портов США. Установленная ни ракете инерциальная навигационная система Mk 6 с коррекцией по спутникам системы (IPS обеспечивает круговое вероятностное отклонение ракеты всего в 90 м (у ракеты «Трайдент I» КВО составляет 380 м). В зависимости от назначенной дальности полета МБР «Трайдент II» способна транспортировать от 8 до 14 боевых блоков Mk 5 мощностью 475 кт каждый.

Развод шести боевых блоков W88/Mk 5 MIRV одной головной чисти МБР «Трайдент II». Снимок сделан с самолета Р-3 «Орион» на полигоне Кваджалейн в Тихом океане.

Единственной известная фотография третьей ступени ракеты «Трайдент I» с десятью боевыми блоками W76/Мк 4.

Учебный класс на базе Бангор, здесь новички знакомятся с системами подводного ракетоносца типа «Огайо». На снимке – наглядное пособие в виде торпеды Mk 48 Mod 5 ADACP.

Фотографии боевых блоков W76/Мк 4 и W88/Мк 5 до сих пор держишься в секрете. На снимке – боевой блок Мк 21 RV баллистической ракеты «Пискипер» шахтного базирования ни испытаниях фирмы Дженерал Электрик.

Редчайший снимок торпедного аппарата, учебный класс.

Двигатель торпеды МК 48 с двумя соосными гребными винтами противоположного вращения, заключенными к кольцевой канал.

Механизм досылания торпеды в торпедный аппарат.

Восемь торпед Мк 48 в торпедном отсеке ракетного атомохода «Генри М. Джексон», головные части торпед закрыты предохранительными колпаками. Торпедами Mk 48 вооружены все типы американских подводных лодок.

На всех субмаринах типа «Огайо» имеется по четыре носовых торпедных аппарата, которые предназначены исключительно для самообороны. Если торпедный аппарат пустой – на него вешают специальную табличку «TUBE EMPTY».

Крупный

план досылателя торпеды Мк 48 в торпедный аппарат.

Пульт управления торпедной стрельбой ракетоносца «Генри М. Джексон».

Перед тем, как закрыть крышку торпедного аппарата, торпедист прикрепляет к торпеде электроразъем. Торпеда Мк 48 оснащена совершенной и очень сложной системой управления, которая позволяет использовать торпеду в различных режимах атаки. Управление торпедой осуществляется по тонкому проводу, который после пуска связывает торпеду с субмариной.

Торпедисты готовят торпедный аппарат к загрузки торпеды Мк 48.

Оборотная сторона пульта управления торпедной стрельбой.

Погрузка в атомный ракетоносец торпеды Mk 48 ADCAP, диаметр торпеды 21 дюйм (533 мм), масса 1662 кг.

Торпедисты проверяют узлы крепления торпед Mk 48 перед их погрузкой на атомоход.

Погрузка торпеды Mk 48, вид из носа лодки в корму. Для погрузки торпеды требуется много народа.

На каждом атомоходе установлены поглотители углекислого газа.

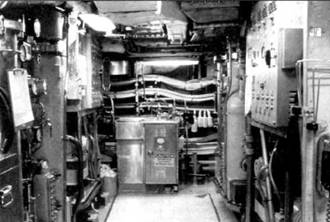

Па третьей палубе смонтировано большое количество трубопроводов и разнообразных фильтров. Снимок сделан по правому борту ракетоносца типа «Огайо».

< image l:href="#"/>

На атомоходе «Генри М. Джексон» имеются дизеля, которые используются, прежде всего, в качестве резервных двигателей наряду с аккумуляторными батареями и электромоторами. Для обеспечения работы дизелей в подводном положении корабля имеется шнорхель.

Холодильник предназначен для хранения запасов продовольствия. В двигательном отсеке установлено четыре холодильника. Холодильники также используются для охлаждения многочисленного электронного оборудования корабля.

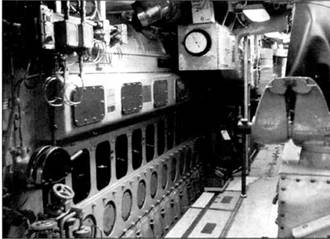

Еще один снимок дизеля.

На атомных ракетоносцах имеется довольно большое количество электрогенераторов. На снимке – 50-ваттный дизель-генератор, используемый для питания навигационной системы.

Насос для откачки воды из балластных цистерн.

Центральный пост. Отсюда осуществляется управление абсолютно всеми системами атомного подводного ракетоносца.
