Выполненные проработки показали, что наименьшая перекомпоновка корабля из-за размещения двух дополнительных 100-мм АУ МК-14 (с полноценными погребами боезапаса) обеспечивается при замене шести 152-мм двухорудийных башен МК-4 на четыре трехорудийных МК-5, принятых для легкого крейсера проекта 68. Это потребовало уширения линкора на 0,7 м и увеличения расстояния между осями 2-й и 3-й башен ГК.
Схема бронирования корабля проекта 23бис была значительно упрощена за счет применения по всей длине цитадели броневого пояса постоянной толщины (380 мм), наклоненного под углом 8° наружу (вместо 5° в проекте 23). Это позволило несколько снизить вес бортовой брони без понижения бронестойкости, а в сочетании с сокращением числа носовых траверзов
Принятая в проекте 23 система ПМЗ с цилиндрической ОЗП и воздушным цилиндром оказалась весьма сложной в изготовлении. Кроме того, законченная осенью 1939 года серия опытных подрывов двух натурных отсеков линкора проекта 23 выявила преимущества системы ПМЗ американского типа с плоскими продольными переборками. Поэтому в проекте 23бис была предусмотрена ПМЗ типа принятой на тяжелом крейсере проекта 69, но с некоторым утолщением продольных переборок (7 + 20 + 20 + 20+10 мм). Протяженность подводной защиты составила 59 % длины корабля по КВЛ.
Наиболее сложным и проблематичным оказалось придание линкору второй серии скорости полного хода не менее 30 уз при сохранении принятой в проекте 23 ГЭУ. Проведенные в ЦНИИ-45 испытания серии моделей показали возможность повышения скорости хода за счет некоторого удлинения корпуса и заострения его обводов. Отношение длины к ширине принималось равным 7,5 (вместо 7,15), коэффициент общей полноты 0,615 (вместо 0,658). Кроме того, была выявлена возможность повышения пропульсивного коэффициента за счет оптимизации элементов гребного винта. В результате, несмотря на увеличение водоизмещения, расчетная скорость полного хода проекта 23бис составила 30 уз (при мощности 201 000 л. с), а максимального — 31 уз (при 231 000 л. с).
Среди других изменений следует отметить понижение на один ярус палубной надстройки.
В итоге стандартное водоизмещение корабля увеличилось до 60 800 т, а дифферент на корму был исключен. Был рассмотрен и вариант корабля с 12 406-мм орудиями в четырех башнях, однако подробно он не прорабатывался вследствие чрезмерно большого водоизмещения (полное — 74 700 т) и недостаточной скорости хода (28 уз).
Линкор-авианосец проекта 19581, предложенный советской делегации американской фирмой «Гиббс энд Кокс», 1938 г. Этот проект не вышел за стадию эскизных проработок
Предэскизный проект 23бис был завершен ЦНИИ-45 в декабре 1939 года и послужил материалом для выработки заданий ВМФ по совершенствованию линкоров проекта 23 второй серии.
3 марта 1940 года начальник ГМШ Л.М. Галлер утвердил «ОТЗ на корректуру проекта № 23». Помимо повышения скорости полного хода до 30 уз им предусматривалось усиление артиллерии ЗКДБ (до восьми 100-мм двухорудиных установок), выполнение проработок по размещению 152-мм артиллерии в четырех трехорудийных башнях, выбор более рациональных схем бронирования и ПМЗ. 5 марта Управление кораблестроения ВМФ выдало ЦКБ-4 заказ на работу по составлению проекта ТТЗ на проектирование улучшенного линкора по основному проекту 23, которая должна была быть выполнена в виде предэскизного проекта.
Работы по этому проекту шли в ЦКБ-4 с ориентацией на линкор, существенно отличающийся от проекта 23. Поэтому 25 июля 1940 года Н.Г. Кузнецов подписал письмо НКСП, в котором указывалось, что ЦКБ должно работать над проектом 23бис с учетом германского, американского и отечественного опыта,
Между тем в ЦКБ-4 продолжались работы по вариантам линкора, проект которого обозначался как 23НУ (новый улучшенный). При сохранении общей компоновки и архитектуры корабля, состава и мощности ГЭУ, артиллерии ГК и ПМК (прорабатывались варианты с двух- и трехорудийными башнями), число 100-мм АУ увеличивалось до восьми, а 37-мм автоматов — до 11, кроме того, предусматривалось 20 12,7-мм пулеметов. За счет придания главному броневому поясу наклона 15° полученная в проекте 23 бронестойкость обеспечивалась при меньших толщинах брони (345–390 мм), а толщина наклоненного на 30° носового траверза понижалась до 250 мм.

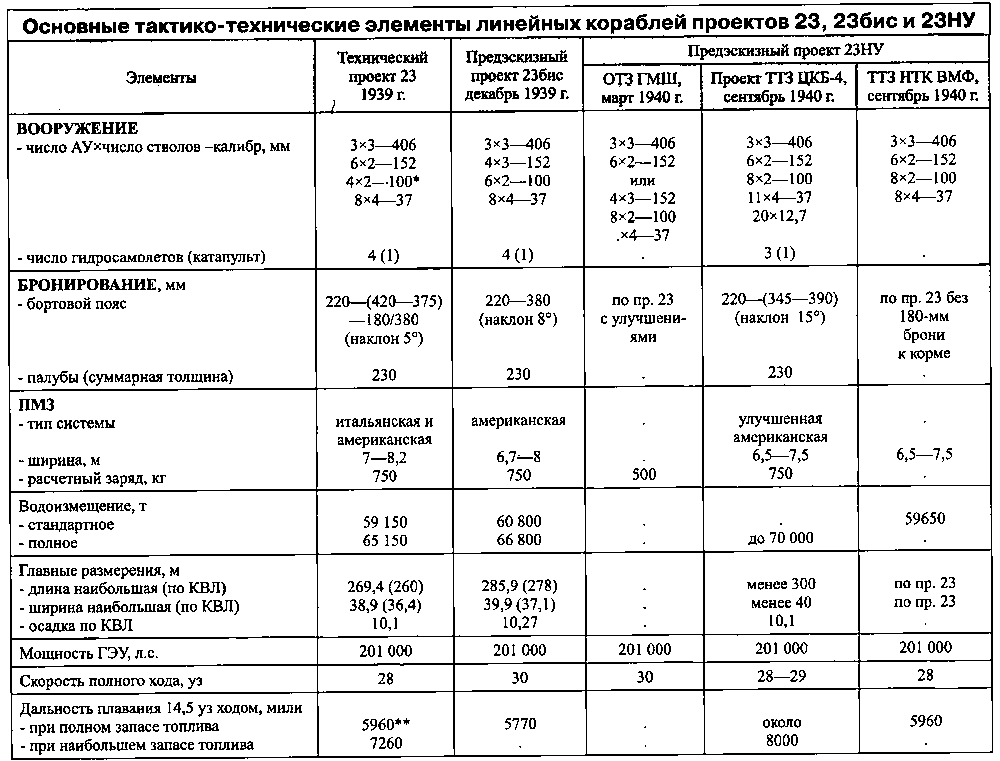

* Постановлением КО от 14.01.1941 дополнительно предусматривались 2х2-100-мм АУ Б-54. ** Постановлением КО от 14.01.1941 дальность плавания устанавливалась 7200 миль.
ПМЗ принималась американского типа с сохранением ее взрывосопротивляемости по проекту 23 и переходом от булей с цилиндрическими обводами к булям «ящико-образным» типа принятых на новых американских линкорах, что позволяло реализовав защиту с мало изменяющейся по вертикали глубиной.
В отличие от проекта 23 наружную обшивку и «настилы с большими аварийными нагрузками» предполагалось выполнять сварными, набор корпуса по-прежнему оставался клепаным.
Наиболее проблематичным оказалось доведение скорости хода корабля до 30 уз. ЦКБ-4 разработало ряд вариантов теоретического чертежа с отношением длины к ширине от 6,8 до 7,75 и коэффициентами общей полноты 0,609—0,650. Для достижения скорости хода 30 уз при сохранении мощности ГЭУ по проекту 23 требовалось беспрецедентное удлинение корабля (почти до 300 м), полное водоизмещение составило бы более 70 000 т, что считалось недопустимым.
К середине сентября 1940 года ЦКБ-4 подготовило проект ТТЗ на линкор проекта 23НУ со сниженной до 28–29 уз скоростью полного хода, дальностью плавания около 8000 миль с упомянутыми выше составом вооружения и толщинами бронирования. Однако НТК ВМФ признал эти предложения неприемлемыми из-за чрезмерно больших длины и водоизмещения и 27 сентября выдал ЦКБ-4 новое задание на разработку дополнительных вариантов предэскиза линкора (обозначавшегося уже как проект 24). Его основными положениями явились: водоизмещение не должно превышать такового у проекта 23, схема бронирования — по проекту 23, исключая 180-мм броню в кормовой оконечности; ЗКДБ — до восьми 100-мм двухорудийных установок (это считалось главной задачей проекта); скорость та же, что и в проекте 23; механизмы, в основном, по проекту 23; кроме того, следовало разработать вариант с 12 котлами (по типу проекта 69), сократив длину гребных валов.

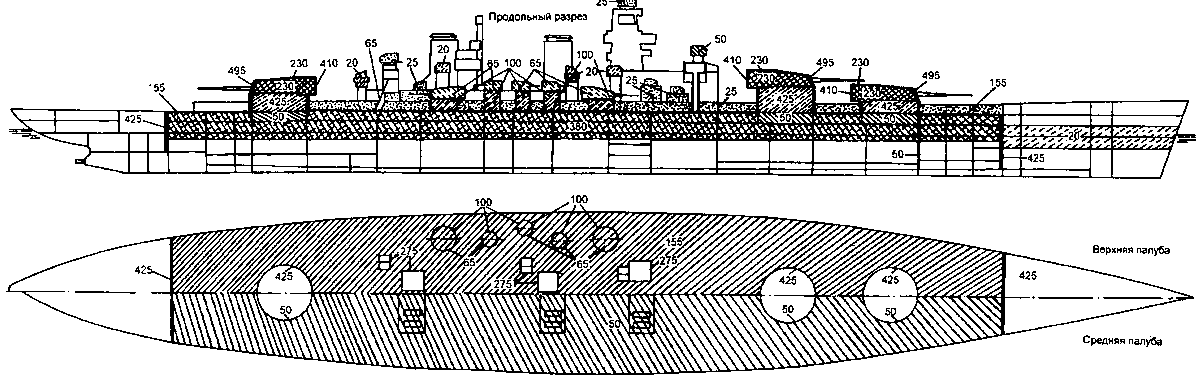

Схема бронирования линейного корабля проекта 23бис
К концу октября ЦКБ-4 проработало четыре дополнительных варианта корабля. Стандартное водоизмещение возросло по сравнению с проектом 23 на 500 т. Переход к 12 котлам обеспечивал некоторое (до 10 %) повышение суммарной паропроизводительности котлов, а следовательно и мощности ГЭУ, тем не менее ЦКБ-4 этот вариант отвергло из-за недопустимой перенасыщенности КО механизмами. В целях уменьшения длины гребных валов турбинные отделения были смещены в корму, а 1-е и 3-е КО располагались в нос от соответственно 1, 2 и 3-го ТО. Однако все это уже не имело последствий.
