Суперлинкоры Сталина. «Советский Союз», «Кронштадт», «Сталинград»

Морин А. Б.

— нанесение мощных артиллерийских ударов по особо важным береговым объектам в операциях против баз и побережья противника, как в самостоятельных опера-. циях, так и во взаимодействии с флангом своих войск и поддержке высадки десанта.

По утвержденному проекту тяжелый крейсер должен был иметь артиллерию: ГК — девять 305-мм в трехорудийных башенных установках СМ-31 (общий боезапас — 720 выстрелов); УК — 12 130-мм в двухорудийных башенных установках БЛ-109А (2400 выстрелов); МЗА — 24 45-мм в счетверенных автоматах СМ-20-ЗИФ (19 200 выстрелов) и 40 25-мм в счетверенных автоматах БЛ-120 (48 000 выстрелов+2400 в кранцах).

Система ПУС ГК «Море-82» обеспечивалась КДП СМ-28 (база дальномеров 8 и 10 м) и двумя стрельбовыми радиолокационными станциями (РЛС)

«Залп». 2-я и 3-я башни ГК имели радиодальномеры «Грот». ПУС универсального калибра «Зенит-82» (три комплекта) обеспечивались тремя СПН-500 со стрельбовыми РЛС «Якорь». Три башни УК имели радиодальномеры «Штаг-Б». Управление стрельбой зенитных автоматов СМ-20-ЗИФ осуществлялось тремя радиолокационными системами «Фут-Б».

Радиотехническое вооружение включало РЛС обнаружения воздушных целей «Гюйс-2» (резервировалось место для установки РЛС дальнего обнаружения воздушных целей «Вахта»), РЛС обнаружения надводных целей «Риф», РЛС обнаружения и целеуказания «Фут-Н». Средства радиоэлектронной борьбы включали поисковую РЛС «Мачта» и РЛС создания помех «Коралл». Предусматривались два теплопелен-гатора «Солнце-1п» и гидроакустическая станция (ГАС) «Геркулес-2».

Главный броневой пояс цитадели (протяженность 57,6 % длины корабля по КВЛ) выполнялся из свариваемой 180-мм гомогенной брони, имел угол наклона от вертикали 15° и защищал борт ниже средней 70—75-мм главной броневой палубы; углубление его нижней кромки на миделе под ватерлинией составляло 1,7 м. Траверзные переборки цитадели имели толщину до 140 (носовая) и 125 мм (кормовая). Верхний твиндек защищался 50-мм броней борта и верхней палубы. Броня нижней палубы в цитадели имела толщину 15–20 мм. Бронирование оконечностей включало 50-мм бортовой пояс и такую же броню средней палубы. Стенки главного командного поста имели толщину до 260 мм, крыша — 110 мм; труба защиты проводов — 100 мм; лобовая броня башен ГК — 240, их боковых стенок — 225, крыши — 125 мм, выполнявшая роль противовеса задняя стенка — 400–760 мм (из трех плит), барбеты башен ГК — 200–235 мм. Башни УК и их барбеты защищались 25-мм броней.

Вертикальное бронирование цитадели обеспечивало защиту от 203-мм бронебойных снарядов с дистанций 65–75 кбт, а горизонтальное — до 175 кбт. Остальное вертикальное и горизонтальное бронирование было выбрано, исходя из защиты от 152-мм фугасных снарядов и 500-кг фугасных авиабомб, сбрасываемых с высоты 3000 м.

Тяжелый крейсер проекта 82, сечение по 81,7 шп. (см. в корму):

1 — помещение вентиляторов; 2 — каюта мичманов; 3 — коридор; 4 — 305-мм башенная АУ СМ-31; 5 — агрегатная РУ; 6 — выгородка вентиляторов; 7— помещение команды; 8 — КАТС-100; 9 — помещение электрооборудования.

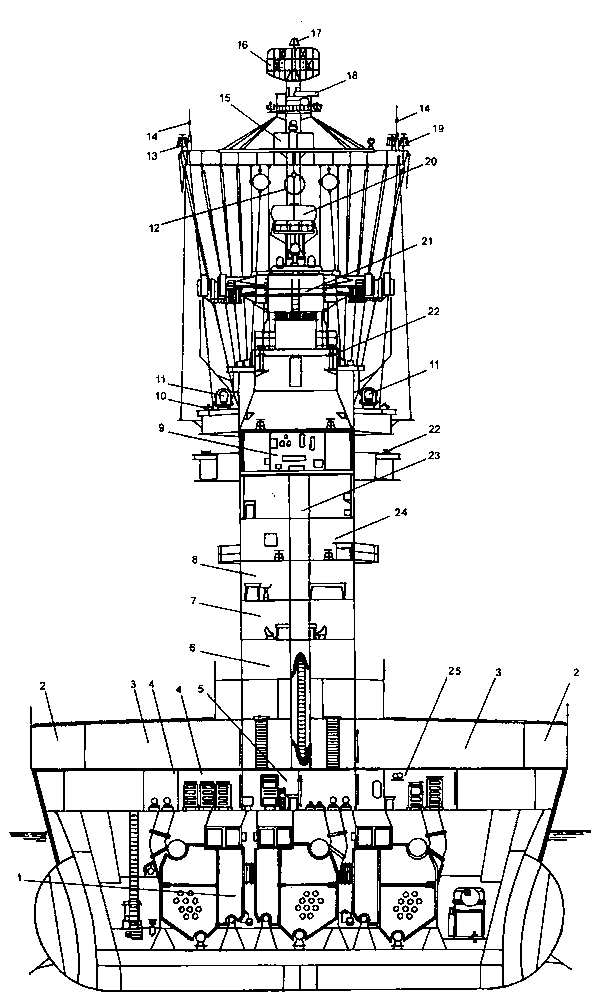

Тяжелый крейсер проекта 82, сечение по 108 шп. (см. в корму):

I — котельное отделение; 2 — оборудование для приема топлива; 3 — коридор; 4 — агрегатная РЛС «Залп»; 5 — агрегатная РЛС «Риф-А»; 6 — вестибюль; 7 — салон флагмана; 8 — командный пункт связи; 9 — главный командный пункт; 10 — 45-см сигнальный прожектор;

II — теплопеленгатор «Солнце-1П»; 12 — рамка радиопеленгатора; 13 — антенна УКВ радиостанции Р-610; 14 — антенный пост (АП) РЛС «Факел-МЗ»; 15-АП РЛС «Мачта»; 16-АПРЛС «Фут-Н»; 17-АПРЛС «Факел-МО»; 18 — АП РЛС «Риф-А»; 19 — антенна УКВ радиостанции Р-609; 20 — АП РЛС «Залп»; 21 — КДП СМ-28; 22 — пелорус; 23 — боевой информационный пост; 24 — агрегатная РЛС «Якорь»; 25 — агрегатная РЛС «Фут-Н».

ПМЗ,

прикрывавшая жизненно важные отсеки корабля (погреба боезапаса, главные посты, помещения ГЭУ) на протяжении цитадели от подрыва заряда 400–500 кг (в тротиловом эквиваленте), состояла из трех — четырех продольных переборок. Из них вторая (8—25 мм) и третья (50 мм) имели цилиндрическую форму, а первая (8—45 мм) и четвертая (15–30 мм) выполнялись плоскими. Объемы между первой (второй) и третьей переборками использовались под топливо (которое по мере его расходования замещалось забортной водой). Для увеличения протяженности броневой защиты по вертикали на третью (основную защитную) переборку ПМЗ навешивались дополнительно броневые плиты толщиной 20-100 мм.

Также впервые в отечественном судостроении на этих тяжелых крейсерах предусматривалась еще и трехслойная днищевая защита, выполненная по продольно-поперечной системе на протяжении цитадели. Ее высота от наружной обшивки до третьего дна составляла 2250 мм. Наружная обшивка выполнялась из брони толщиной 20 мм, второе дно имело толщину 18, а третье — 12–18 мм. Величина предельного заряда, подрыв которого на расстоянии 5 м от днища должна была выдерживать такая защита, оценивалась в 500 кг.

Корпус корабля выполнялся в основном по продольной системе набора с расстоянием между рамными шпангоутами в районе цитадели до 1,7 м, в оконечностях — до 2,4 м и разделялся главными поперечными переборками (толщиной от 6 до 20 мм), от днища до нижней палубы, на 23 водонепроницаемых отсека. Принятая по разработанной в проекте принципиальной технологии секционная сборка корпуса из объемных и плоских секций с широким использованием сварки значительно сокращала стапельный период постройки корабля.

Четырехвальная ГЭУ (четыре ГТЗА мощностью по 70 000 л.с. и 12 главных котлов паропроизводительностью по 110 т/ч с параметрами пара 66 атм, 460 °C) для того времени могла бы стать самой мощной в мире. В электроэнергетической системе, впервые в отечественной практике судостроения, предусматривалось применить переменный трехфазный ток (380 В, 50 Гц), в качестве источников тока предполагалось использовать восемь турбогенераторов мощностью по 750 кВт и четыре дизель-генератора по 1000 кВт, размещенных в четырех электростанциях.

Разработанный в 1950 году в Морском генеральном штабе ориентировочный проект штата этого тяжелого крейсера (1712 человек и 27 человек штаба соединения) предусматривал для командира корабля звание контр-адмирала, для старпома, замполита и командиров БЧ-2 и БЧ-5 — капитанов 1 ранга.

Новый тяжелый крейсер, по существу, представлял собой повторение довоенного проекта 69, но на качественно новом техническом уровне. Его единственными зарубежными аналогами являлись два «больших» крейсера ВМС США типа «Аляска», вступившие в строй в 1944 году и считавшиеся неудачными кораблями.

На 1951 год планировалось продвижение работ по головному кораблю на 10 %. В течение года ЦКБ-16 передало заводу-строителю около 5 тысяч комплектов РКД, что должно было обеспечить изготовление 19 тыс. т. корпусных конструкций (больше половины массы всего корабля). Однако поставка металла и брони металлургическими предприятиями страны оказалась неритмичной, что вместе со срывом сроков реконструкции стапеля «0» задержало закладку корабля.

К концу 1951 года основные контрагентские работы находились на разных стадиях исполнения: от завершения разработки РКД до сдачи готовой продукции и поставки ее заводу-строителю. Началось изготовление башенных установок ГК СМ-31, проводились полигонные испытания 130-мм установок и МЗА, были завершены полигонные испытания с отстрелом броневых плит. Велась отладка опытных образцов главного и вспомогательного котлов. Междуведомственная комиссия приняла десять головных образцов вспомогательных механизмов и теплообменных аппаратов, еще шесть были предъявлены к междуведомственным испытаниям, четыре — к заводским испытаниям, по остальным образцам рабочие чертежи находились в стадии завершения.
