«На 20/6 ГИЗом не поданы на завод корпус и башня. Имеется пушка с завода № 92. План подготовки производства заказа не выполняется в сроки по всем пунктам. По этому вопросу трубим тревогу. Нам неизвестны больные места машины, и при серийном производстве может выявиться ряд существенных дефектов, которые потом труднее будет устранять».

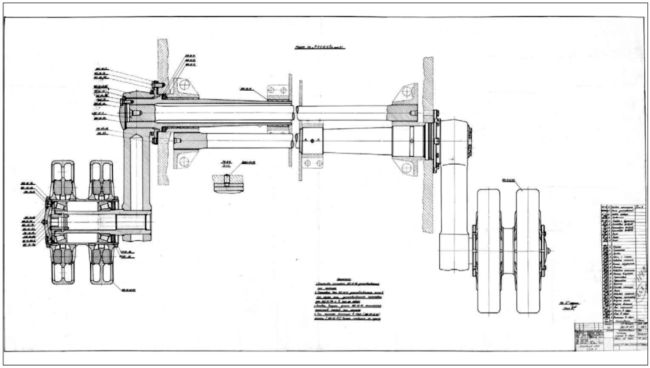

Нижняя подвеска танка КВ-3 («объект 223»), копия заводского чертежа. Конструкция опорных катков была аналогична серийному КВ, но внутренние резиновые имели более толстый массив. Чертеж подписан главным конструктором Ж. Котиным 22 апреля 1941 года (АСКМ).
Маска
Вид в плане корпуса танка КВ-3 («объект 223»), копия заводского чертежа. Обратите внимание, что в связи увеличением диаметра погона практически до среза бортов пришлось усилить борта дополнительными броневыми накладками. Чертеж подписан главным конструктором Ж. Котиным 16 апреля 1941 года (АСКМ).
Следует сказать, что к этому времени проект нового варианта КВ-3 был полностью готов. Корпус машины должен был собираться из бронелистов толщиной 120, 100, 90, 40 и 30 мм. Конструктивно он походил на корпус «объекта 220». Башня имела толщину 130 мм (лоб, борт, корма) и 50 мм (крыша). Как уже говорилось выше, ее планировалось изготавливать штампованной. На ее крыше, над местом командира машины, устанавливалась командирская башенка с круговым обзором. В связи с установкой артсистемы с увеличенными (по сравнению с 85-мм) габаритами, башенный погон расширили до предела (диаметр в свету 1770 мм) — он практически упирался в борта корпуса. Для усиления защиты погона пришлось приваривать специальные броневые накладки. Вооружение КВ-3 состояло из 107-мм танковой пушки ЗиС-6 и двух пулеметов ДТ — спаренного с орудием и курсового, в лобовом листе корпуса. На части машин предполагалось курсовой пулемет заменить на пороховой огнемет. Углы обстрела спаренной установки в башне по вертикали составляли от -5 до +20 градусов. Возимый боекомплект машины — 55 107-мм выстрелов и 44 диска (2772 патрона) к ДТ. Огнемет (в случае его установки) имел огнесмеси на 15 выстрелов.
Первоначально КВ-3 планировалось оснастить двигателем В-5 мощностью 700 л.с. Однако в перспективе рассматривался вариант использования форсированного до 850 л.с. дизеля В-2СН. Запас хода составлял 300 км. Коробка перемены передач, спроектированная Н.Ф. Шашмуриным специально для КВ-3, обеспечивала пять передач вперед и одну назад. Конструкция ходовой части в целом была аналогична серийным КВ, но включала семь опорных и четыре поддерживающих катка (на борт). Правда, из-за возросшей массы КВ-3, часть деталей и узлов пришлось усилить. Вообще, при проектировании КВ-3 конструкторы старались по возможности использовать агрегаты с серийных КВ, чтобы облегчить серийное производство новой боевой машины.
К началу Великой Отечественной войны — на 21 июня 1941 года — состояние работ по изготовлению бронедеталей для КВ-3 на Ижорском заводе было следующим:
«а) Корпус КВ-3 находится на последней операции — монтаже, будет сдан числа 23–25 июня с/г.
б) Штампованные башни КВ-3 опытные, сейчас уже отштампованы (20.06.41 г.), и находятся на термообработке. Сдать их смогут только впервой декаде июня месяца с/г».
Но после начала войны ситуация с изготовлением КВ-3 кардинально изменилась. Так, 25 июня 1941 года появилось постановление СНК СССР и ЦК ВКП (б), которым водился в действие мобилизационный план по увеличению выпуска танков во втором полугодии 1941 года. Что касается КВ-3, то в документе о нем говорилось следующее: «С 1 июля подготовку производства КВ-3 на Кировском заводе снять, и перенести ее в Челябинск, на ЧТЗ, куда послать бригаду конструкторов, технологов, документацию, материалы и образец танка».
На следующий день постановление было продублировано приказом но наркомату тяжелого машиностроения, а 30 июня директор Кировского завода И. Зальцман подписал приказ № 47, согласно которому начальнику 1-го
Этим документом устанавливались сроки отправки чертежей, технических условий, расчетов и технологической документации — 3 июля, заготовок и готовых деталей для КВ-3, а также штампов, моделей и спец-инструмента для изготовления агрегатов этой машины — 9 июля. Для обеспечения работ по выпуску КВ-3 в Челябинске туда откомандировывалась группа конструкторов СКБ-2: Духов (заместитель главного конструктора), Павлов (старший инженер по КВ-3), Бурханов, Меренков, Петух, Скворцов, Соболев, Шнейдман и Шашмурин, а также несколько технологов и мастеров.
Тем же приказом Зальцмана предписывалось собрать «корпус опытной машины КВ-3 собрать с двигателем В-2СН (снять с машины 220) на серийных катках, и отгрузить на ЧТЗ 7 июля. Артсистему и оптику отгрузить на ЧТЗ не ожидая башни».
Испытания 107-мм пушки ЗиС-6 в танке КВ-2. Лето 1941 года. Обратите внимание какой большой вылет за габариты машины имеет ствол артсистемы (ЦАМО).
К середине июля 1941 года материалы по КВ-3, заготовки, а также корпус с катками (но без двигателя) перевезли в Челябинск. Чуть позже сюда же доставили и штампованные башни с Ижорского завода. Однако к этому времени стало окончательно ясно, что для продолжения работ по КВ-3 нет ни времени, ни возможностей — при тяжелейшей ситуации на фронте об освоении новой машины, существовавшей в отдельных узлах, агрегатах и чертежах, не могло идти речи. Поэтому к началу августа работы по КВ-3 на Челябинском тракторном заводе приостановили. Все силы были брошены на увеличения выпуска танков КВ-1.
Что касается 107-мм пушки ЗиС-6, то весной 1941 года завод № 92 изготовил два образца артсистемы. Один 25 мая 1941 года направили на Кировский завод, а второй смонтировали в танк КВ-2 (полученный еще в январе), и в мае 1941 года провели заводские испытания в районе Горького в объеме 585 выстрелов.
Впоследствии предполагалось провести полигонные испытания ЗиС-6 в танке КВ-3, но изготовление последнего задерживалось. Поэтому заместитель наркома обороны Маршал Советского Союза Кулик распорядился провести полигонные испытания ЗиС-6, смонтированной в КВ-2 «с последующим доиспытанием в КВ-3». После замены трубы ствола и устранения мелких дефектов, орудие поступило на артиллерийский научно-испытательный орудийный полигон, где с 25 июня по 5 июля 1941 года специальная комиссия провела его испытание в объеме 618 выстрелов (390 лафетопробным, 104 бронебойным и 124 осколочно-фугасным снарядами).
При стрельбе бронебойными снарядами была получена бронепробиваемость 120 мм на дистанции 1600 м (лист брони был установлен под углом 30 градусов к вертикали). Также отмечалось, что действие снаряда «по 100 и 75 мм броне под углом 30 градусов от нормали в полном снаряжении с дистанции 1000 метров также удовлетворительно (два полных разрыва за броней на расстоянии 2 и 2,2 м)».
Вместе с тем, отмечалось, что живучесть трубы ствола недостаточна (ее определили в 350–400 выстрелов), после этого происходило резкое изменение канала ствола — износ, разгар, «размыв» металла — что приводило к падению баллистических свойств орудия. В своем заключении комиссия, проводившая полигонные испытания ЗиС-6, записала следующее:
«107-мм танковая пушка показала на испытании недостаточную прочность некоторых деталей затвора, полуавтоматики, досылателя и недостаточную живучесть трубы. Систему необходимо доработать и подвергнуть дополнительному испытанию. После устранения отмеченных недостатков, перечисленных в отчете, и проверке их, система может быть рекомендована для производства».
Испытания стрельбой 107-мм пушки ЗиС-6, установленной в танк КВ-2, на полигоне завода № 92. Лето 1941 года (кадр кинохроники).
