достаточно высокая стоимость расходных материалов, в частности ацетилена и кислорода, что делает газовую сварку более затратной, чем дуговая;

невозможность механизации и автоматизации процесса.

Несмотря на достаточно внушительный список недостатков, газовая сварка является процессом, который достоин изучения, тем более что с ее помощью можно сваривать практически все применяемые в технике металлы.

Оборудование и материалы

Газовая сварка и резка металлов осуществляются с помощью различных газов, их смесей, паров бензина и керосина.

Кислород

при обычных температуре и давлении – это прозрачный газ, имеющий следующие физические характеристики:

без вкуса, запаха, цвета;

масса 1 м³ при 20 °C и атмосферном давлении составляет 1,33 кг;

при нормальном давлении горит при температуре 182,9 °C.

Химическая активность кислорода очень высока: он взаимодействует со всеми химическими элементами, за исключением инертных газов, причем эти реакции относятся к экзотермическим.

Для сварки и резки применяют технический кислород, который в зависимости от содержания чистого кислорода (остальное приходится на азот и аргон) различается по сортам:

I сорт – содержание чистого кислорода составляет 99,7 %;

II сорт – не менее 99,5 %; III сорт – 99,2 %. Чистота кислорода – это очень важный показатель, особенно для резки металлов. При его повышении улучшается качество обработки металла и снижается расход самого газа.

Кислород требует осторожного обращения, поскольку при контакте с органическими веществами (маслами, угольной пылью и проч.) он склонен к самовоспламенению и взрыву в результате их быстрого окисления. Кроме того, он может взаимодействовать с горючими газами и парами, что тоже может закончиться взрывом.

Ацетилен (C₂H₂) относится к горючим газам и чаще всего используется при газовой сварке. При горении в кислороде его температура повышается до 3050–3150 °C. Физические характеристики ацетилена:

бесцветный газ с резким запахом;

легче воздуха (масса 1 м³–1,09 кг);

сжижается при температуре –82 °C;

переходит в твердое состояние при температуре –85 °C;

взрывоопасен (температура самовоспламенения – 240–630 °C; при повышении давления она может быть и ниже, если, например, при давлении 0,3 МПа температура воспламенения составляет 530 °C, то при давлении 2,2 МПа – 350 °C), особенно в смеси с кислородом или воздухом.

Технический ацетилен производят двумя способами – из карбида кальция либо из природного газа, нефти или угля. Причем второй вариант обходится гораздо дешевле (примерно на 30–40 %).

3. Пропан-бутановая смесь, или технический пропан (бесцветный газ, с резким неприятным запахом, несколько тяжелее воздуха), количество бутана в котором составляет 5–30 %. Эту смесь получают в процессе газодобычи или переработки нефти.

Температура, которую дает пропан-бутановая смесь, составляет 2400 °C, поэтому ее применяют при сварке стали толщиной не более 3 мм (в этом отношении она не уступает по результативности ацетилену), в противном случае металл не удается прогреть до такой степени, чтобы получить прочное соединение. Но низкотемпературное пламя применяют при резке, правке и очистке металла. Для сварочных работ пропан-бутановая смесь доставляется в баллонах в жидком состоянии. В верхней части емкости он самопроизвольно

меняет свое агрегатное состояние на газообразное.

4. Природный газ, 77–98 % которого составляет метан (газ без цвета и запаха), остальное количество приходится на бутан, пропилен, пропан и др. Так как температура метан-кислородной смеси составляет 2100–2200 °C, сфера ее применения достаточно узкая.

5. Водород (H₂) – самый легкий газ, горючий, не имеет ни цвета, ни запаха. В смеси с кислородом становится взрывоопасным, поэтому его применение при сварочных работах требует строжайшего соблюдения техники безопасности.

Кроме перечисленных веществ, в сварке находят применение и другие горючие газы, например коксовый газ, городской газ, нефтяной газ, пары бензина и керосина.

Для осуществления газовой сварки необходимо специальное оборудование.

Ацетиленовый генератор, предназначенный для получения ацетилена в процессе взаимодействия карбида кальция с водой. Согласно ГОСТу 5190–78 такие устройства различаются по следующим параметрам:

давление получаемого газа (генераторы низкого и среднего давления – до 0,02 МПа и 0,02– 0,15 МПа соответственно);

способ установки (стационарные и передвижные);

производительность (стационарные – 5, 10, 20, 40, 80, 160, 320 или 640 м³/ч, а передвижные – 1,25 и 3 м³/ч). Чаще всего используют генераторы производительностью 1,25 м³/ч;

характер взаимодействия карбида с водой. Различаются генератора типов КК («карбид в воду»), ВК («вода на карбид»), К (контактный), ВВ («вытеснение воды»), ВК + ВВ (комбинированный).

Независимо от системы функционирования все генераторы состоят из газообразователя, газосборника, предохранительного затвора и автомата для регулировки вырабатываемого ацетилена. В качестве примера можно привести ацетиленовый генератор ГВР-1,25 М, конструкция которого представлена на рис. 13.

Технические характеристики передвижных ацетиленовых генераторов наиболее распространенных марок представлены в табл. 2.

2. Предохранительные затворы, устанавливаемые на ацетиленовые генераторы для предупреждения обратного удара, возникающего при попадании в трубопроводы и шланги, через которые поступают горючие газы, взрывной волны и пламени. Если это происходит с высокой скоростью, то удар может дойти до генератора и вызвать его взрыв.

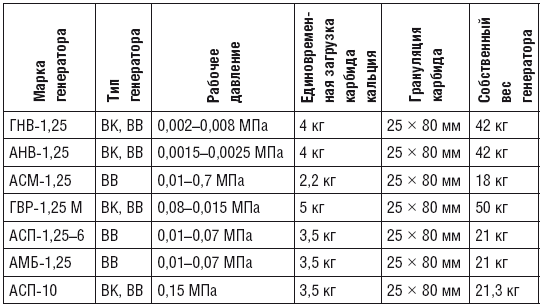

Таблица 2

Технические параметры некоторых передвижных ацетиленовых генераторов производительностью 1,25 м³/ч

Предохранительные затворы бывают сухими и жидкостными (обычно водяными) (рис. 14). Последние распространены в большей степени.

Для генераторов низкого давления предназначены затворы открытого типа, для генераторов среднего давления – закрытого типа. Принцип действия такого устройства заключается в том, что взрывная волна и пламя, не доходя до потока горючего газа, либо стравливаются в атмосферу, либо гасятся внутри затвора.
