Сварочные работы. Практический справочник

Кашин Сергей Павлович

3. Баллоны для сжатых газов. Принципиальное отличие баллонов для ацетилена от баллонов для других горючих газов состоит в том, что этот газ содержится в ацетилен-ацетоновом растворе, поглощенном специальной пористой массой (активированным углем марки БАУ-А (ГОСТ 6217–74)), которой и заполнен весь баллон. Это позволяет безопасно хранить, транспортировать и использовать ацетилен. Сейчас все чаще применяют литую пористую массу на основе силикатов.

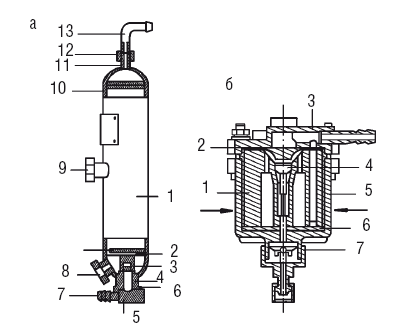

Рис. 14.

Предохранительные затворы: а – жидкостного типа ЗСГ-1,25–4: 1 – корпус; 2 – колпачок обратного клапана; 3 – гуммированный клапан; 4 – корпус обратного клапана; 5 – сетка; 6 – пробка для слива воды из обратного клапана; 7 – ниппель для ввода ацетилена в затвор; 8 – пробка; 9 – контрольная пробка; 10 – пламяпреградитель; 11 – штуцер; 12 – накидная гайка; 13 – ниппель; б – сухого типа ЗСН-1,25: 1 – корпус; 2 – мембрана; 3 – крышка; 4 – отсечный сферический клапан; 5 – стакан; 6 – уплотнитель; 7 – обратный клапан

Вентиль для баллона под ацетилен сделан из стали и выдерживает давление 25 кгс/см². Маховик у него отсутствует (с ним нельзя было бы надеть присоединительный хомут с натяжным винтом). Для открывания и закрывания вентиля используется специальный ключ, надевающийся на шпиндель. На седле в корпусе вентиля имеется эбонитовый уплотнитель, который открывает и блокирует выход ацетилена.

Баллоны для ацетилена бывают разного объема, но, как правило, используют баллоны емкостью 40 л (5,5 м³ ацетилена, с пористой массой – 7 м³). Баллон для пропан-бутановой смеси сваривается из листовой стали толщиной 3 мм и имеет один продольный и два кольцевых шва. Сверху приварена горловина, внизу – башмак, обеспечивающий устойчивость. Баллон заполняется смесью примерно на 85 %.

Вентиль для пропанового баллона изготовлен из стали и, в отличие от других конструкций, имеет запорное устройство в виде мембраны, выполненной из пружинной стали. Если стоит неметаллический уплотнитель, то вся шпиндельная система вентиля уплотняется ниппелем.

Кислородный баллон – это цилиндр с выпуклым днищем и сферической горловиной, в которой имеется сквозное отверстие с конической резьбой, куда вкручивается запорный вентиль. Производятся баллоны малой (до 12 л) и средней (12–40 л) вместимости с условным давлением 200 кгс/м².

Корпус кислородного вентиля сделан из латуни. Его герметичность обеспечивают сальник и прокладка (сейчас чаще всего используют капроновую).

Основные характеристики баллонов для горючих и сжатых газов представлены в табл. 3.

4. Редуктор. Это прибор, функции которого заключаются в понижении давления газа из баллона (газопровода) до рабочего и поддержании его на таком уровне. Редукторы бывают одно-и двухкамерными. В последних давление понижается сначала до промежуточного значения (с 15 до 4 МПа), потом до рабочего – 0,3–1,5 МПа. Двухкамерные редукторы имеют более сложную конструкцию, стоят дороже, но способны поддерживать давление практически на постоянном уровне.

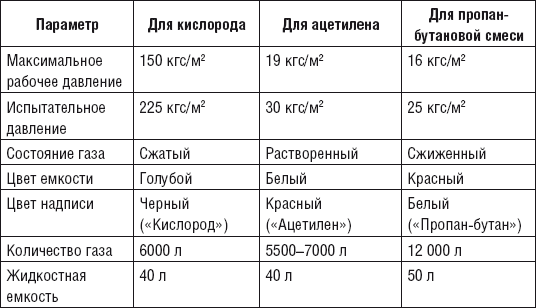

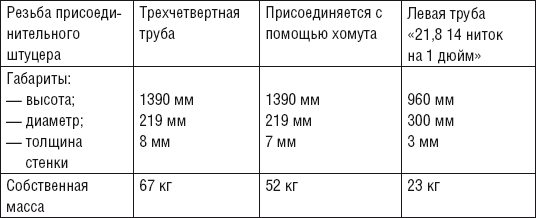

Таблица 3

Основные

характеристики баллонов под горючие и сжатые газы

В настоящее время производят семнадцать типов редукторов. Обозначение марок редукторов включает в себя:

буквы: Б (баллонный), С (сетевой), Р (рамповый), А (ацетилен), В (водород), К (кислород), М (метан), П (пропан), О (одна ступень с пружинным заданием), Д (две ступени с пружинным заданием), З (одна ступень с пневматическим задатчиком);

цифры, по которым судят о максимальной пропускной способности редуктора.

Параметры некоторых наиболее часто применяемых редукторов приведены в табл. 4.

Корпус редуктора имеет такой же цвет, что и баллоны, т. е. для кислорода – голубой, для ацетилена – белый, для пропана – красный.

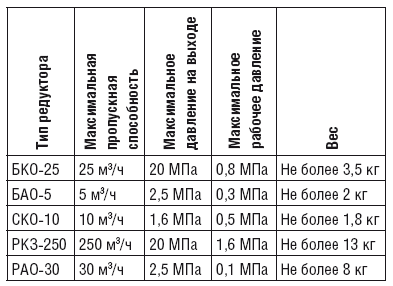

Таблица 4

Основные технические характеристики некоторых типов редукторов

5. Сварочная горелка с комплектом сменных наконечников, которые по ГОСТу 1077–79 классифицируются:

1) по роду используемого газа или жидкости:

для ацетилена;

для газов-заменителей;

для водорода;

для горючих жидкостей;

2) по назначению:

универсальные (для сварки, резки и проч.);

специализированные;

3) по способу подачи газа и кислорода в смеситель:

инжекторные;

безынжекторные (в нашей стране производятся только горелки микромощности);

4) по количеству пламени:

однопламенные;

многопламенные;

5) по мощности пламени:

микромощные (расход ацетилена 5–50 л/ч) Г1;

малой мощности (25–600 л/ч) Г2;

средней мощности (50–2200 л/ч) Г3;

большой мощности (2200–7000 л/ч) Г4;

6) по способу использования:

ручные;

машинные. Горелки выпускают с набором наконечников от 0 до

7. Горелки Г1 и Г4 используются редко, поэтому наконечники к ним поставляются по специальному заказу. Наибольшим спросом пользуются малые и средние горелки. В комплект входят наконечники:

Г2 – № 1, 2, 3 (№ 0 – по заказу);

Г3 – № 3, 4, 6 (№ 1, 2, 5, 7 – по заказу).

Конструкция инжекторной горелки наглядно представлена на рис. 15.

6. Шланги (рукава) для подачи газа в горелку или резак. Рукава с нитяным каркасом изготавливаются по ТУ и в соответствии с назначением делятся на следующие классы:

для подачи ацетилена, пропана, бутана или городского газа под давлением 0,63 МПа;

для подачи жидкого топлива (керосина, бензина А-72 и др.) под давлением 0,63 МПа;
