давать минимальный по длине огарок электрода;
быть удобной в обращении;
не мешать движениям сварщика и не утомлять его руку.
Для фиксации электрода в электродержателе были разработаны разные устройства (рис. 40, 41), например специальные пружины, зажимные устройства наподобие клещей, винтовые зажимы и др.

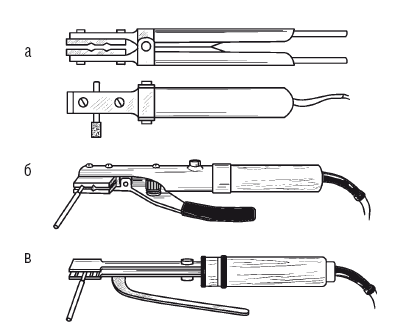

Рис. 40.

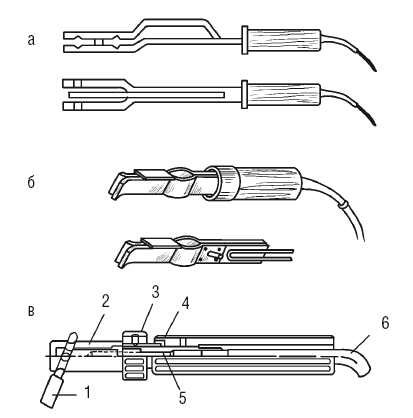

Рис. 41. Разновидности электродержателей с пружинящими губками: а – вилочного типа; б – пластинчатые конструкции Л. Д. Гурвица; в – конструкции Б. Г. Филиппова; 1 – электрод; 2 – головка; 3 – маховичок; 4 – рукоятка; 5 – винт; 6 – провод
Контактные губки, которые должны удерживать электрод, изготавливают из меди. Лучшими считаются конструкции с плоскими губками, которые благодаря своей упругости или усилию особой пружины обеспечивают прочное зажатие электрода.
В этом плане конструкции с винтовым зажимом представляются менее удачными, поскольку из-за перегрева и заклинивания винтового устройства они имеют короткий срок службы. Ручка электродержателя должна быть электроизолированной, т. е. иметь резиновую или пластмассовую оболочку. Кроме того, некоторые электродержатели оснащены специальным устройством, выключающим напряжение в момент замены электрода.
Электродержатели могут быть рассчитаны на разную величину сварочного тока. По этому параметру они делятся на три типа:
I – для тока до 125 А;
II – для тока до 315 А;
III – для тока до 500 А. Существуют специальные электродержатели для безогаркового электрода (рис. 42), в которых конец последнего приварен встык к торцу стержня электродержателя и при сварке расплавляется без остатка, чем дает экономию электродов примерно на 15–20 %.

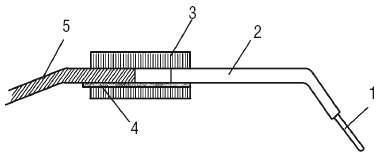

Рис. 42. Электродержатель для безогарковых электродов: 1 – электрод; 2 – стальной пруток; 3 – ручка; 4 – стальной лист; 5 – провод
К способу фиксации кабеля к электродержателю также предъявляются определенные требования. Конец кабеля должен закрепляться легко и надежно. При этом обязателен хороший контакт в точке его зажима. Электродержатель должен без ремонта выдержать использование 8000 электродов.
2. Щиток или маска. В процессе сварки необходимо защищать голову и лицо от различных вредных факторов, среди которых:
свечение сварочной дуги;
ультрафиолетовое и инфракрасное излучение;
брызги расплавленного металла;
ядовитые газы.
Для этой цели предназначены щитки и маски. Сварочный щиток – конструкция наиболее примитивная. Он оснащен затемненным светофильтром и ручкой, за которую сварщик его удерживает.
Последнее обстоятельство одновременно является его достоинством и недостатком, поскольку, с одной стороны, можно легко отодвинуть щиток от лица и осмотреть полученный сварной шов, с другой – одна из рук постоянно занята, поэтому нет возможности придержать изделие или ударить по шву.
Маска, в отличие от щитка, имеет специальные крепления, с помощью которых она держится на голове. Чтобы рассмотреть зону сварки, ее просто поднимают, а чтобы продолжить работу, достаточно кивком головы опустить ее. Маска лишена недостатка щитка, поскольку освобождает руку, но есть один минус – при откинутой маске глаза оказываются незащищенными (например, при работе «болгаркой»).
Более современная конструкция – маска с подъемным светофильтром, в которой пластмассовый щиток защищает глаза, когда фильтр поднят.
Еще более совершенная конструкция – маска со светофильтром «хамелеон», в основе работы которого лежит поляризация жидких кристаллов. При этом жидкокристаллический слой (их может быть несколько), помещенный между поляризационными пленками, изменяет пространственную ориентацию и задерживает некоторое количество света. Специально установленный фильтр предохраняет глаза от инфракрасного и ультрафиолетового излучения. Весь защитный блок имеет толщину не более 10 мм, ширину – 90 мм, длину – 100 мм, вес – не более 100 г. Современные «хамелеоны» срабатывают за 1 миллисекунду (при минусовых температурах не столь быстро).
Существует особая маска для специфических работ, к которым относится сварка металлов с примесями вредных веществ или в условиях плохой вентиляции.
Для таких случаев она оснащается фильтрами и системой подачи воздуха типа противогаза, что надежно защищает органы дыхания от сварочного дыма.
Средства защиты лица, органов зрения и дыхания показаны на рис. 43.

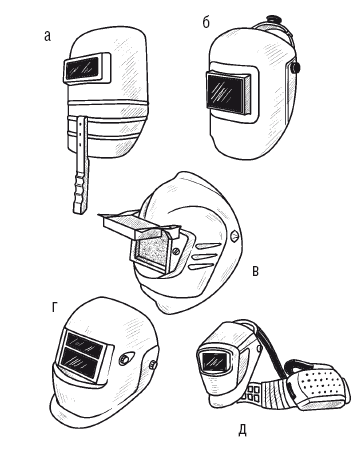

Рис. 43. Виды сварочных масок: а – щиток; б – традиционная; в – с подъемным светофильтром; г – со светофильтром «хамелеон»; д – с блоком подачи воздуха
Конструкция сварочной маски должна соответствовать ГОСТу 12.4.035–78 и ТУ 3441–003– 07515055–97, согласно которым она изготавливается из токонепроводящего материала (обычно это электрокартон (фибра) или пластмасса), устойчивого к брызгам расплавленного металла и искрам, и должна защищать внутреннее пространство.
Большое значение имеют вес маски (не более 600 г), габариты и возможность подогнать ее под размер головы.
3. Молоток для отбивания шлака. 4. Стальная щетка для удаления загрязнений и шлака.
