5. Зубило для вырубки шва при обнаружении дефектов.
6. Шаблоны для контроля размеров сварного шва.
7. Металлические клейма.
8. Измерительные инструменты (отвес, метр, стальной угольник, линейка, чертилка).
9. Ящик для хранения всевозможных принадлежностей для сварки.
Отдельного разговора заслуживают сварочные провода. Для подведения тока от сети используют провод марки КРПТ; от сварочного аппарата к электродержателю – марки ПРГД, ПРГДО с медными жилами, АПРГДО с алюминиевыми жилами. В любом случае провод должен иметь длину не менее 3 м и не более 30–40 м (при более длинном проводе напряжение в нем упадет и, соответственно, снизится напряжение сварочной дуги, что нежелательно). Если возникает необходимость нарастить провод, применяют муфты, пайку и
Таблица 24

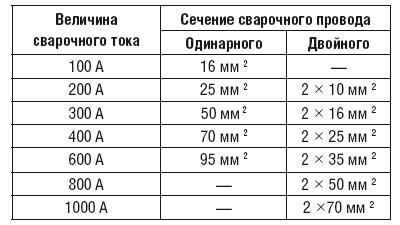

Соотношение между сечением сварочного провода и величиной сварочного тока
По требованиям техники безопасности сварщик должен быть одет в специальную одежду (комбинезон или куртку и брюки), иметь рукавицы, сшитые из плотного материала (брезента, асбестовой ткани и проч.), способного защитить его от ожогов. Необходимо правильно носить одежду:
надевать брюки навыпуск (поверх обуви);
застегивать куртку на все пуговицы и не заправлять ее в брюки (карманы должны быть с клапанами);
ходить в обуви на резиновой подошве;
головной убор не должен иметь козырька, который помешает защитить лицо маской или щитком.
Ручная дуговая сварка
Продолжительный электрический разряд, который наблюдается при атмосферном давлении в газовой среде между двумя электродами, называется сварочной дугой. Если она образуется между электродами, роль одного из которых играет металлический или угольный стержень (электрод), а другого – свариваемый металл, тогда такая дуга называется дугой прямого действия. В том случае, если два электрода находятся под некоторым углом относительно друг друга, она называется дугой косвенного действия. Первая применяется в большинстве наиболее распространенных видов сварки, а вторая, будучи менее удобной, – при некоторых специальных видах сварки, например при атомно-водородной. При сочетании обоих видов дуги образуется комбинированная дуга.
Схематическое изображение дуги прямого и косвенного действия показано на рис. 44.
Дуга прямого действия представлена столбом с основанием в углублении, которое возникает на поверхности сварочной ванны. Форма столба дуги бывает цилиндрической или чуть конической. Его верхняя часть контактирует с раскаленным концом электрода. Эта зона называется катодным пятном. Противоположным ему является анодное пятно, образованное основанием столба в зоне его соприкосновения со свариваемым металлом (напомним, что катод заряжен положительно, а анод – отрицательно). Если значение сварочного тока не превышает средних показателей, т. е. составляет примерно 200–300 А, то диаметр катодного пятна приблизительно в 1,5–2 раза меньше анодного.

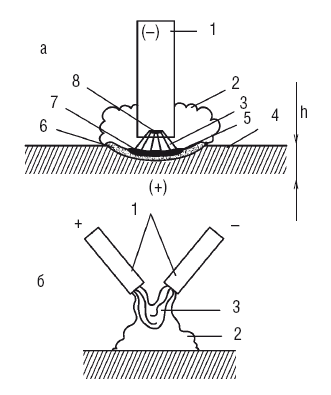

Рис. 44. Схема сварочной дуги: а – прямого действия; б – косвенного действия; 1 – электрод; 2 – газовое облако; 3 – столб дуги; 4 – соединяемая часть; 5 – анодное пятно; 6 – сварочная ванна; 7 – кратер; 8 – катодное пятно
Столб дуги образует вещество, состоящее из раскаленных и сильно ионизированных газов, которое называется плазмой. В нем сконцентрировано основное количество энергии сварочной дуги, в связи с чем его осевая часть является зоной самой высокой температуры (5500–7800 °C), и она тем выше, чем больше плотность тока в сварочной дуге. Столб дуги окружает ореол пламени (факел дуги). Его образуют пары и газы, температура которых более низкая.
Для возбуждения и горения сварочной дуги необходимы определенные условия. Если рассматривать газы и пары в стандартных условиях, то они оказываются электрически нейтральными
Процесс ионизации газа наглядно показан на рис. 45, на котором ясно видно, что в результате бомбардировки электрически нейтральных атомов газа (А, А') быстрыми электронами (Э1, Э2), испускаемыми катодом (это явление называется эмиссией электронов), первые теряют один или несколько электронов. При этом их скорость уменьшается, но они продолжают движение к аноду под воздействием его электрического поля. А атомы вместе с электронами, утратившими часть электричества, превращаются в положительно заряженные ионы (+И), которые начинают перемещаться к катоду. При столкновении с ним положительные ионы выбивают из него электроны и частично захватывают их, становясь нейтральными атомами, а остальные электроны движутся к аноду. Отрицательно заряженные ионы (—И) появляются тогда, когда атомы захватывают свободные электроны. Поскольку не все элементы способны на это, отрицательных ионов в ионизированном газе, как правило, меньше, чем положительных.

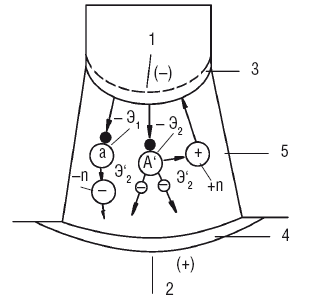

Рис. 45. Схема ионизации газа: 1 – катод; 2 – анод; 3 – катодное пятно; 4 – анодное пятно; 5 – столб сварочной дуги
Описанный процесс, в ходе которого в среде газа или пара образуются положительно и отрицательно заряженные частицы, называется объемной ионизацией. Кстати, она возможна не только от соударения частиц, ее причиной может быть энергия светового излучения. Кроме того, ионизация газа или пара происходит при их нагревании до температуры 2000 °C (термическая ионизация), когда повышается скорость движения частиц и возрастает число их столкновений.
В сварочной дуге тоже наблюдается процесс образования электрически нейтральных атомов из отрицательно или положительно заряженных частиц, что называется рекомбинацией, а отношение числа заряженных частиц в каком-либо объеме газа к общему их количеству до начала ионизации – степенью ионизации. Образование и распад заряженных частиц в газе при данной температуре сбалансированы, т. е. степень ионизации нагретого газа сохраняется постоянной. При степени ионизации, равной единице, каждая частица в данном объеме газа несет тот или иной заряд. Чем ниже температура, при которой это происходит, тем с большей легкостью в газовой среде образуется дуговой разряд (сварочная дуга).
Степень термической ионизации у различных элементов разная. Легче всего она достигается у калия, натрия и кальция, в связи с чем их наличие в столбе сварочной дуги способствует ее возбуждению и обеспечивает устойчивость ее горения. Поэтому данные вещества всегда добавляются в электродные покрытия.
Кроме того, все элементы обладают разным потенциалом ионизации, т. е. тем количеством энергии, которое требуется затратить, чтобы выбить один электрон из оболочки атома того или иного элемента. Например, потенциал калия, натрия и кальция ниже (приблизительно в 3,4, 2,8 и 2,4 раза соответственно), чем у азота или кислорода. Это дополнительно объясняет их положительное влияние на горение сварочной дуги.
