Угловые швы практикуют при некоторых видах сварных соединений, в частности при нахлесточных, стыковых, угловых и с накладками.
Стороны такого шва называются катетами (k), зона ABCD на рис. 80 показывает степень выпуклости шва и не принимается во внимание при расчете прочности сварного соединения. При его выполнении необходимо, чтобы катеты были равны, а угол между сторонами OD и BD составлял 45°.
2. По виду сварки:
швы дуговой сварки;
швы автоматической и полуавтоматической сварки под флюсом;
швы дуговой сварки в среде защитных газов;
швы контактной сварки;
швы газовой сварки.
3. По пространственному положению (рис. 81), в котором выполняется сварка:

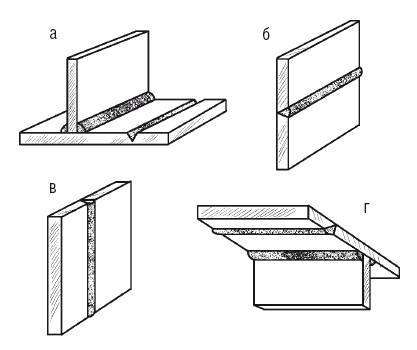

Рис. 81. Сварные швы в зависимости от их пространственного положения: а – нижний; б – горизонтальный; в – вертикальный; г – потолочный
нижние;
горизонтальные;
вертикальные;
потолочные.
Проще всего выполняется нижний шов, труднее всего – потолочный.
В последнем случае сварщики проходят специальное обучение, причем потолочный шов легче сделать газовой сваркой, чем дуговой.
4. По протяженности:
непрерывные;
прерывистые (рис. 82).

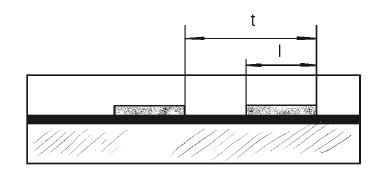

Рис. 82. Прерывистый сварной шов
Прерывистые швы практикуют достаточно широко, особенно в тех случаях, когда нет необходимости (расчет на прочность не предполагает выполнения сплошного шва) плотно соединять изделия.
Длина (l) соединяемых участков составляет 50–150 мм, промежуток между ними приблизительно в 1,5–2,5 раза превосходит зону сваривания, а вместе они образуют шаг шва (t).
5. По степени выпуклости, т. е. форме наружной поверхности (рис. 83):
нормальные;
выпуклые;
вогнутые.
Тип используемого электрода определяет выпуклость шва (a‘). Наибольшая выпуклость характерна для тонкопокрытых электродов, а толстопокрытые электроды дают нормальные швы, поскольку отличаются большей жидкотекучестью расплавленного металла.

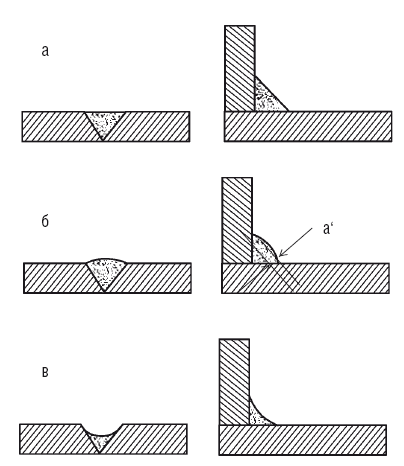

Рис. 83. Сварные швы, различающиеся по форме наружной поверхности: а – нормальные; б – выпуклые в – вогнутые
Опытным путем было установлено, что прочность шва не возрастает с увеличением его выпуклости, тем более если соединение «работает» при переменных нагрузках и вибрации. Подобное положение объясняется так: при выполнении шва с большой выпуклостью невозможно добиться плавного перехода от валика шва к основному металлу, поэтому в этой точке кромка шва
В условиях переменных и вибрационных нагрузок в этом месте сварное соединение может подвергаться разрушению. Кроме того, выпуклые швы требуют повышенного расхода электродного металла, энергии и времени, т. е. является неэкономичным вариантом.
6. По конфигурации (рис. 84):
прямолинейные;
кольцевые;

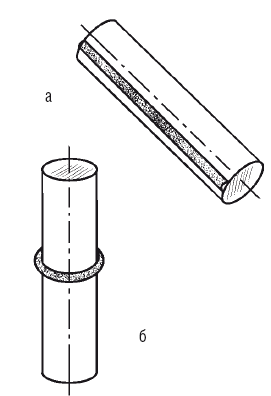

Рис. 84. Сварные швы различной конфигурации: а – прямолинейный; б – кольцевой
вертикальные;
горизонтальные.
7. По отношению к действующим силам (рис. 85):
фланговые;
торцовые;
комбинированные;
косые. Вектор действия внешних сил может быть параллельным оси шва (характерно для фланговых), перпендикулярным оси шва (при торцовых), проходить под углом к оси (для косых) или сочетать направление фланговых и торцовых сил (при комбинированных).
8. По способу удержания расплавленного металла шва:
без подкладок и подушек;
на съемных и остающихся стальных подкладках;

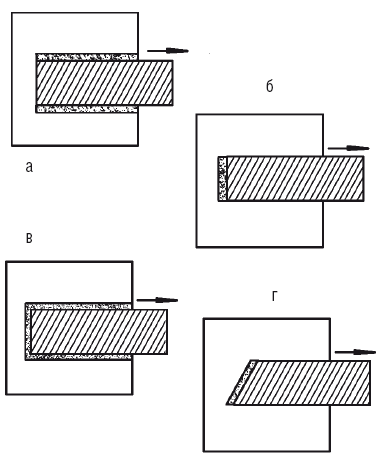

Рис. 85. Сварные швы по отношению к действующим силам: а – фланговый; б – торцовый; в – комбинированный; г – косой
на медных, флюсо-медных, керамических и асбестовых подкладках, флюсовых и газовых подушках.
При наложении первого слоя шва главное – суметь удержать жидкий металл в сварочной ванне.
Чтобы предотвратить его вытекание, используют:
стальные, медные, асбестовые и керамические подкладки, которые подводятся под корневой шов. Благодаря им можно увеличить сварочный ток, что обеспечивает сквозное проплавление кромок и гарантирует стопроцентный провар деталей. Кроме того, подкладки удерживают расплавленный металл в сварочной ванне, препятствуя образованию прожогов;
вставки между свариваемыми кромками, которые выполняют те же функции, что и прокладки;
подрубку и подварку корня шва с противоположной стороны, при этом не стремятся к сквозному проплавлению;
флюсовые, флюсо-медные (при сварке под флюсом) и газовые (при ручной дуговой, автоматической и аргонно-дуговой сварке) подушки, которые подводят или подают под первый слой шва. Их цель – не допустить вытекания металла из сварочной ванны;
соединения в замок при выполнении стыковых швов, которые предупреждают прожоги в корневом слое шва;
специальные электроды, покрытие которых содержит особые компоненты, увеличивающие силу поверхностного натяжения металла и не позволяющие ему вытекать из сварочной ванны при выполнении вертикальных швов сверху вниз;
