импульсную дугу, благодаря которой происходит кратковременное расплавление металла, что способствует более быстрому охлаждению и кристаллизации металла шва.

9. По стороне, на которой накладывается шов (рис. 86):

односторонние;

двусторонние.

10. По свариваемым материалам:

на углеродистых и легированных сталях;

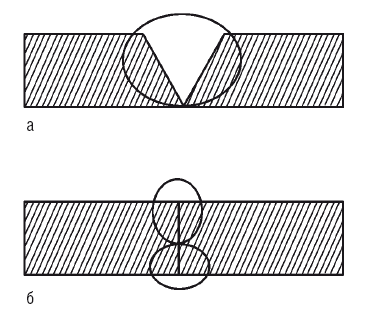

Рис. 86. Сварные швы, различающиеся

своим расположением: а – односторонний; б – двусторонний

на цветных металлах;

на биметалле;

на пенопласте и полиэтилене.

11. По расположению соединяемых деталей:

под острым или тупым углом;

под прямым углом;

в одной плоскости.

12. По объему наплавленного металла (рис. 87):

нормальные;

ослабленные;

усиленные.

13. По расположению на изделии:

продольные;

поперечные.

14. По форме свариваемых конструкций:

на плоских поверхностях;

на сферических поверхностях.

15. По количеству наплавленных валиков (рис. 88):

однослойные;

многослойные;

многопроходные.

Перед осуществлением сварочных работ кромки соединяемых изделий, конструкций или частей должны быть соответствующим образом подготовлены, поскольку от их геометрической формы зависит прочность шва

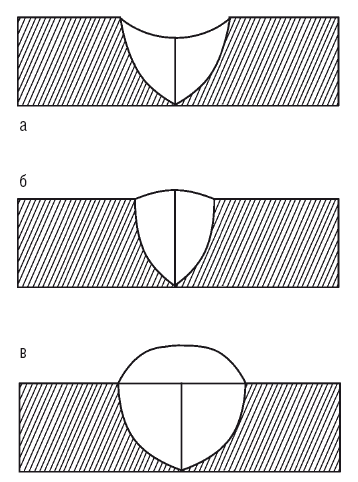

Рис. 87. Сварные швы, различающиеся по объему наплавленного металла: а – ослабленный; б – нормальный; в – усиленный

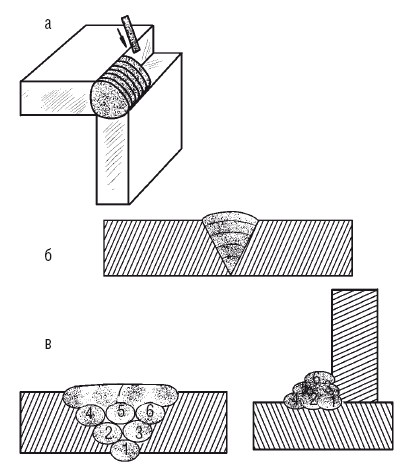

Рис. 88. Сварные швы, различающиеся количеством наплавленных валиков: а – однослойный; б – многослойный; в – многослойный многопроходный

Элементами подготовки формы являются (рис. 89):

угол разделки кромки , который должен быть выполнен, если толщина металла составляет более 3 мм. Если пропустить эту операцию, то возможны такие негативные последствия, как непровар по сечению сварного соединения, перегрев и пережог металла. Разделка кромок дает возможность осуществлять сварку несколькими слоями небольшого сечения, благодаря чему структура сварного соединения улучшается, а внутренние напряжения и деформации снижаются;

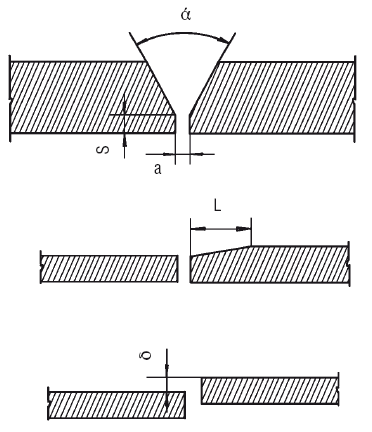

Рис. 89. Элементы подготовки кромо

зазор между соединяемыми кромками (a). От правильности установленного зазора и подобранного режима сварки зависит, насколько полным будет провар по сечению соединения при формировании первого (корневого) слоя шва;

притупление кромок (S), необходимое для того, чтобы придать процессу наложения корневого шва

определенную устойчивость. Игнорирование этого требования приводит к пережогу металла при сварке;

длина скоса листа в том случае, если имеется разница по толщине (L). Этот элемент позволяет обеспечивать плавный и постепенный переход от более толстой детали к тонкой, что снижает или устраняет риск концентрации напряжений в сварных конструкциях;

смещение кромок по отношению друг к другу . Поскольку это снижает прочностные характеристики соединения, а также способствует непровару металла и образованию очагов напряжений, ГОСТом 5264–80 установлены допустимые нормы, в частности смещение должно составлять не более 10 % толщины металла (максимум 3 мм).

Таким образом, при подготовке к сварке необходимо выполнить следующие требования:

очистить кромки от загрязнений и коррозии;

снять фаски соответствующего размера (по ГОСТу);

установить зазор в соответствии с ГОСТом, разработанным для того или иного типа соединения.

О некоторых видах кромок уже говорилось ранее (хотя они и рассматривались в другом аспекте) при описании стыковых соединений, но тем не менее необходимо еще раз заострить на этом внимание (рис. 90).

Выбор того или иного вида кромок определяется рядом факторов:

способом сварки;

толщиной металла;

способом соединения изделий, частей и проч.

Для каждого способа сварки разработан отдельный стандарт, в котором указаны форма подготовки кромок, размер шва и допустимые отклонения. Например, ручная дуговая сварка осуществляется по ГОСТу 5264–80, контактная – по ГОСТу 15878–79, электрошлаковая – по ГОСТу 15164–68 и т. д.

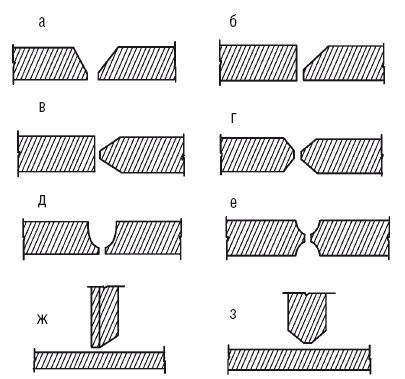

Рис. 90. Виды кромок, подготовленных к сварке: а – со скосом обеих кромок; б – со скосом одной кромки; в – с двумя симметричными скосами одной кромки; г – с двумя симметричными скосами двух кромок; д – с криволинейным скосом двух кромок; е – с двумя симметричными криволинейными скосами двух кромок; ж – со скосом одной кромки; з – с двумя симметричными скосами одной кромки

Кроме того, имеется стандарт на графическое обозначение сварного шва, в частности ГОСТ 2.312–72. Для этого используется наклонная линия с односторонней стрелкой (рис. 91), которая указывает участок шва.

Характеристика шва, рекомендованный способ сварки и иная информация представлены над или под горизонтальной полкой, соединенной с наклонной линией-стрелкой. Если шов видимый, т. е. находится на лицевой стороне, то характеристика шва дается над полкой, если невидимый – под ней.

Рис. 91. Графическое обозначение сварных швов

К условным обозначениям сварного шва относятся и дополнительные знаки (рис. 92).
