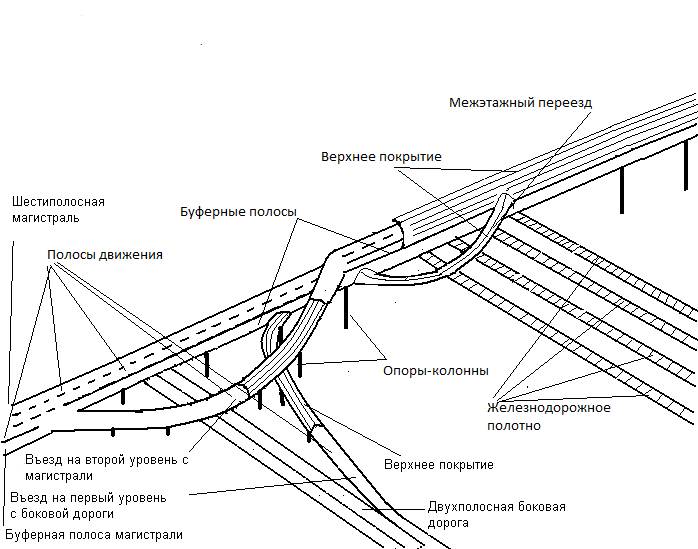

Автомобили с боковой дороги въезжают на буферную полосу первого уровня путепровода по боковому въездному участку и, далее, грузовые автомобили и автобусы переезжают на полосы движения первого уровня, так же как и легковые при относительно свободном движении на нем, либо легковые автомобили по межэтажному переезду проезжают на второй этаж. Со второго уровня путепровода легковые автомобили могут съехать по боковому отводу-съезду на шестиполосную дорогу или, спустившись на первый уровень по межэтажному переезду, съехать по боковому отводу на боковую дорогу (рис. 2).
Ниже показан фрагмент крытого двухуровневого восьмиполосного путепровода в части с односторонним
Рис. 2.

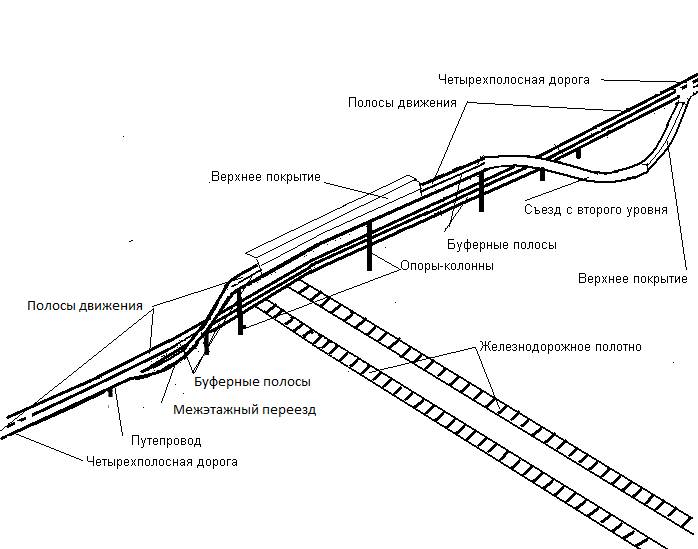

3. Путепровод соединяет над железнодорожными путями дорогу с четырьмя полосами движения, тем не менее, в часы пик наполняющуюся автомобилями. В этом случае используется облегченный двухуровневый путепровод на основе металлопроката с двумя полосами движения и двумя буферными полосами на каждом этаже (всего четыре полосы движения). Так же как и в первых двух случаях транспортные потоки разделяются по двум уровням, и легковые автомобили преимущественно направляются на второй уровень. Для въезда легковых автомобилей на второй уровень и их быстрого проезда по путепроводу используется межэтажный переезд с первого этажа на второй через буферную полосу, а для съезда – соответствующий съездной участок. (рис. 3).
Ниже показан фрагмент крытого двухуровневого четырехполосного путепровода в части с односторонним движением на одиночной перегруженной четырехполосной автодороге.
Рис. 3.
По буферным (резервно-техническим) полосам сквозной проезд автомобилей запрещается, так как они используются для сохранения безостановочности движения, во избежание образования заторов, только для объезда мест аварий или ремонта, а также для въезда на полосы движения и съезда с них,
Для обеспечения безопасности движения боковые поверхности путепровода защищены противоударными конструкциями.
Таким образом, легковой автомобиль может въехать на этаж с наименьшей плотностью и беспрепятственно перемещаться по полосе движения путепровода со скоростью 30-90 км/час, так как в случае аварии на полосах движения любой автомобиль может объехать место аварии на нижнем уровне по буферной полосе, а легковой автомобиль и по другому этажу.
Конструктивные особенности путепровода предполагают изготовление всех его элементов в промышленных условиях. Поэтому практически все строительно-монтажные работы, в основном сборочные, производятся на местах сооружения эстакад. Собрать путепровод протяженностью 0,5 км с соответствующими подводами и межэтажными переездами при наличии необходимого оборудования, готовых блоков, соответствующих специалистов и проведения предварительных подготовительных работ можно в течение одного месяца.
Экономическая оценка путепровода с первым этажом на основе железобетона для всех видов автотранспорта и вторым этажом на основе металлопроката для легкового автотранспорта с 8-ю полосами движения.
Пролетные участки первого этажа полукилометрового путепровода двустороннего
Железобетонные дорожные плиты (марка железобетона М-400), удерживаются десятью рядами продольных балок длиной 50 метров, высотой 0,5 метра, толщиной 0,3 метра между поперечными опорами длиной 18 м, высотой 0,5м, толщиной 1 м, установленными через каждые 50 метров на столбах-опорах диаметром 1 метр (в предпочтительном исполнении опоры выполняются в сечении эллипсовидными – вытянутыми вдоль магистрали – с малым диаметром порядка 0,5 метра) и высотой до 7,2 метров от наземного уровня до уровня первого этажа путепровода.
Высота магистрали-эстакады от уровня наземной поверхности до уровня пролетных участков второго этажа составляет примерно11 метров. На полукилометровом путепроводе имеется с каждой стороны не менее одного въезда с наземного уровня на второй этаж, не менее одного съезда со второго этажа на наземный уровень и межэтажный внешний переезд с первого на второй этаж для легковых автомобилей при перегрузке первого этажа большегрузными автомобилями. Каждый въезд, съезд имеет протяженность 100 – 150 метров, ширину – не менее 4 метров.
Пролетные участки въездов и съездов монтируются на балках и поперечных опорах и вся конструкция удерживается тремя одинарными столбами-опорами. Межэтажные переезды монтируются на консолях. Конструкции въездов, съездов, переездов могут быть выполнены как из железобетона, так и на основе металлопроката. Дорожное покрытие пролетных металлических участков формируется в виде слоя сталефибробетона.
Над первым этажом на металлических опорах устанавливается второй этаж из металлических пролетов-плит размером (6х3х0,008) метров. Как минимум, сверху конструкция накрывается материалом из негорючего пластика. Если конструкция в городских условиях по бокам и сверху закрыта пластиком, то внутри образовавшегося объема регулярно устанавливаются вытяжки с разрядниками для нейтрализации токсичных компонентов выхлопного газа, противопожарные устройства, устройства экстренной эвакуации, системы освещения, наблюдения, табло и т.п., включая в случае необходимости велодорожки снаружи.
Пролетные участки первого этажа шириной 18 метров собираются из 750 стандартных дорожных плит (6х2х0,14) метров. Объем пролетных участков на этаж – 1260 м^3, масса – 3150 тонн.
Объем 100 пятидесятиметровых балок размерами (50х0,5х0,3) метров на этаж составляет 750 м^3, масса – 1875 тонн. Объем 11 поперечных опор размерами (18х0,5х1,0) метров на этаж составляет 99 м^3, масса – 243 тонны. Объем 18 железобетонных столбов-опор диаметром 1 метр и в среднем высотой каждого 5 метров составляет 72 м^3, масса – 180 тонн. Объем 18 забетонированных колодцев-фундаментов для столбов-опор глубиной 2 метра и площадью 4 м^2 составляет 144 м^3, масса – 288 тонн.
Таким образом, объем материала первого этажа без дополнительных въездных, съездных и переездных участков в виде готовых блоков и секций составляет 2320 м^3, масса – 5800 тонн. При цене одного кубического метра железобетона указанной марки в настоящее время в России порядка 9000 руб. ($300) себестоимость, или затраты на приобретение готовых блоков этажа указанного объема составляют $0,7 млн. Таким образом, масса одного этажа, включая массу пролетных участков, поперечных и продольных опор, за исключением массы столбов-опор и фундамента, составляет около– 5300 тонн.
