«Скайлансер» F5D-1 фирмы «Дуглас»-одноместный палубный истребитель-бомбардировщик-США, 1956 г.
Рис. 2.67. Опытный образец палубного истребителя-бомбардировщика «Скайлансер» F5D-1.
История создания. В 1947 г. конструкторское бюро фирмы «Дуглас эркрафт» под руководством Э. Хайнемана начало разработку истребителя-перехватчика близкого проникновения для военно-морской авиации США. За основу проекта была принята концепция самолета «Мессершмитт» Me-163, построенного по схеме «бесхвостка» со стреловидным крылом и ракетной силовой установкой.
Первоначально считалось, что на серийных самолетах будут устанавливаться усовершенствованные двигатели J40, однако прекращение в 1953 г. работ над этим двигателем вынудило фирму использовать двигатели фирмы «Пратт- Уитни»-сначала J57-P-2 тягой 43,14 кН (4400 кГ) и 60,04 кН (6123 кГ) соответственно без форсирования и с форсированием, а затем J57-P-8B с соответствующими величинами тяги 46,71 кН (4763 кГ) и 64,50 кН (6577 кГ). Первые самолеты с этими двигателями были построены в 1954 г., однако в воинские подразделения они начали поступать лишь с 16.04.1956 г. В общей сложности в 1954-1962 гг. было построено 420 самолетов, которые в сентябре 1962 г. получили новое обозначение F-6A (в рамках упорядочения системы обозначений самолетов США).
После окончания летных испытаний первых серийных самолетов было предпринято их усовершенствование с целью увеличения максимальной скорости. Для этого был применен более совершенный двигатель J57-P-12 и реконструированы передняя и хвостовая части фюзеляжа, а также околофюзеляжные части крыла. Первоначально новая модификация получила обозначение F4D-2, а затем F5D-1, изменилось при этом и название самолета на «Скайлансер». Опытный образец был испытан 21 апреля 1956 г.; всего было изготовлено четыре экземпляра самолета.
Описание самолета. «Скайлансер» представляет собой среднеплан, построенный по схеме «бесхвостка». В целях уменьшения занимаемой площади при нахождении в ангаре авианосца концы крыла складываются вверх. Небольшого удлинения (1,97) и среднего сужения (около 2,32) крыло имеет округленные торцевые части и прямолинейные передние кромки с углом стреловидности 51° и нулевым углом поперечной установки. Задняя кромка консоли крыла выполнена в виде ломаной линии с отрицательным углом стреловидности в корневой части, что обеспечивает увеличение строительной высоты. Крыло оснащено небольшого размаха предкрылками, расположенными в центральных частях консолей, и двухсекционными элевонами с осевой компенсацией. Вертикальное оперение-классическое, с рулем направления и стреловидным килем (угол стреловидности 49° по передней кромке). Шасси – трехстоечное, с одинарными колесами. Главные стойки убираются в околофюзеляжные части крыла вперед против потока. В хвостовой части фюзеляжа использована дополнительная опора с одинарным колесом. Ее назначение сводится к предотвращению повреждения самолета во время посадки или взлета при больших углах атаки. Четырехсекционные тормозные щитки расположены на верхних и нижних поверхностях корневых частей крыла.
Двигательная установка. На самолете использован турбореактивный двигатель фирмы «Пратт- Уитни» с боковыми нерегулируемыми воздухозаборниками и форсажной камерой, развивающий тягу 57,86 кН (5900 кГ) без форсирования. Вооружение. Самолет несет четыре пушки калибра 20 мм, бомбы, контейнеры неуправляемых снарядов и ракеты на шести подкрыльных замках с общей грузоподъемностью 1814 кг. Два центральных замка предназначены для подвешивания дополнительных топливных баков емкостью 567 или 1136 л каждый.

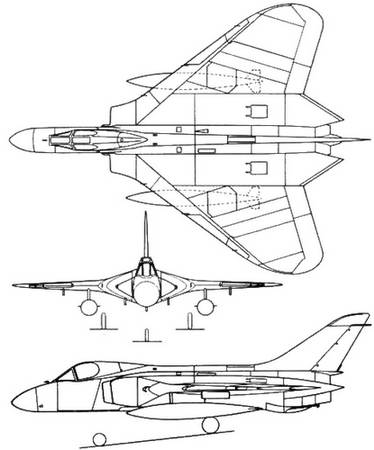

Рис. 2.68.

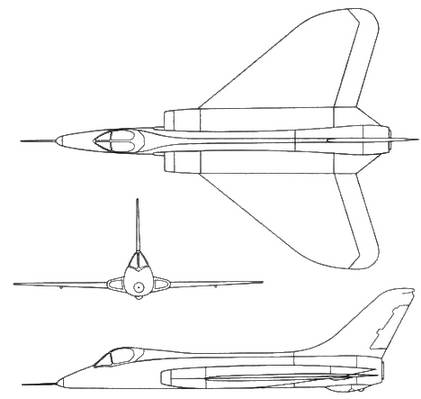

Рис. 2.69. Проекции палубного истребителя- бомбардировщика «Скайлансер» F5D-1.
Размах крыла, м 10,21 10,4
Длина, м 13,92 15,3
Высота, м 3,96 3,96
Площадь несущей поверхности, м2 51,74 55,0
Масса пустого самолета, кг 7268 9700
Взлетная масса (ном/макс.), кг 9072/ 11300/…/11340
Грузоподъемность, кг 1814
Емкость топливных баков (внутр./внешн.), л 2840/2272 3200/2272
Удельная нагрузка на крыло (ном./макс.), кг/м2 175/219 205/…
Отношение массы самолета (ном./макс.) к тяге при форсировании, кг/даН 1,51/1,89 1,961) /…
Максимальное число Маха 1,42) 1,42)
Максимальная скорость, км/ч 1211 14872)
Максимальная скорость у земли, км/ч 1159
Вертикальная скорость, м/с 81
Практический потолок, м 14630 16 800
Максимальная дальность, км 1530 2170
Радиус действия, км 320
1) Без форсирования.
2) Ориентировочные значения.
YF-107A фирмы «Норт Америкен» – одноместный истребитель- бомбардировщик – США, 1956 г.

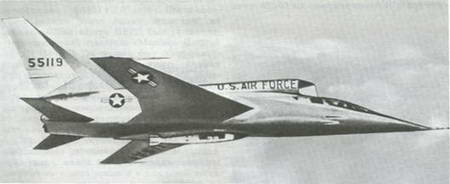

Рис. 2.70. Истребитель-бомбардировщик YF-107A с надфюзеляжным воздухозаборником.
История создания. Когда оказалось, что принятый на вооружение в 1953-1954 гг. самолет F-100 не удовлетворяет новым требованиям ВВС США по скорости и грузоподъемности, фирма предприняла попытку его модификации. В результате была разработана модификация F-100B, которая существенно отличалась от своего прототипа как внешним видом, так и используемой силовой установкой. Позднее эта модификация получила обозначение YF-107A. Первоначальный заказ на создание девяти опытных образцов позднее был ограничен тремя самолетами, первый из которых был испытан 10 сентября, а последний-10 декабря 1956 г. В ноябре 1956 г. на первом опытном образце была достигнута скорость ? = 2. Тем не менее в следующем году было принято решение запустить в серийное производство самолет YF-105 фирмы «Рипаблик», что означало отказ от программы F-107. Два опытных образца были переданы исследовательскому центру NACA, а третий-музею в Дейтоне.
Описание самолета. Истребитель-бомбардировщик YF-107A представляет собой моноплан классической схемы со среднерасположенным крылом, угол стреловидности которого по передней кромке составляет 48°, а относительная толщина профиля равна 5,5%. Крыло оснащено расположенными вдоль всего размаха предкрылками и закрылками. Последние находятся в околофюзеляжных частях крыла (как и у самолетов F-100D/F). Управление осуществляется с помощью трехсекционных интерцепторов и полностью управляемого хвостового оперения. Размещение воздухозаборника над фюзеляжем позволило выдвинуть кабину пилота вперед, а также несколько отклонить вниз заостренную носовую часть фюзеляжа, что обеспечило отличную видимость спереди и по сторонам, особенно при полетах с большими углами атаки. Трехстоечное шасси (главные стойки с одинарными колесами, передняя со спаренными) убирается в фюзеляж.
