Фюзеляж круглого сечения, выполненный в соответствии с правилом площадей, существенно видоизменялся (главным образом за счет формы и размеров надфюзеляжного гаргрота) в процессе совершенствования самолета. Изменению был подвергнут и фонарь кабины пилота. В первых модификациях он открывался вперед-вверх и во время катапультирования отделялся вместе с сиденьем, предохраняя пилота от воздействия набегающего потока. В последующих модификациях, после установки катапультируемого сиденья класса 0-0, фонарь стал открываться в сторону (вправо). На фюзеляже имеются три тормозных щитка (в хвостовой части), узлы крепления стартовых ускорителей и замок внешней подвески (на нижней поверхности центральной части).

Для быстрой замены двигателя хвостовая часть фюзеляжа вместе с оперением выполнена отъемной.

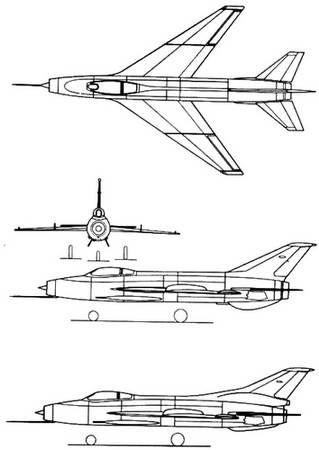

Рис. 2.56. Проекции самолетов Е-2 (однодвига- тельиая модификация) и Е-50 (с комбинированной двигательной установкой) конструкции А. И. Микояна.

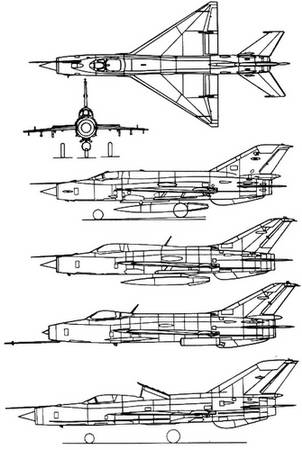

Рис. 2.57. Проекции различных модификаций многоцелевого истребителя МиГ-21.

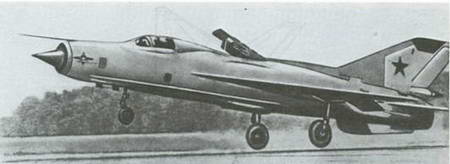

Рис. 2.58. Модификация самолета МиГ-21 с дополнительным подъемным двигателем (во время демонстрационного полета в 1967 г.).

Стреловидное хвостовое оперение состоит из киля (угол стреловидности по передней кромке 60°) с рулем направления и управляемого стабилизатора (стреловидность 55°). Киль выполнен по двухлонжеронной схеме, а плоскости стабилизатора-по однолонжеронной с дополнительными стенками и подвижной относительно фюзеляжа осью вращения. Для улучшения путевой устойчивости в хвостовой части фюзеляжа установлен подфюзеляжный киль. Под рулем направления смонтирован контейнер тормозного парашюта.

Конструкция фюзеляжа полумонококовая. В носовой части расположены воздухозаборник, воздушный канал, кабина пилота, приборные отсеки. В центральной части находятся топливные баки, ниши уборки шасси, отсек оборудования, отсек вооружения, двигательный отсек и узлы крепления крыла.

На самолете применено трехстоечное шасси с одинарными колесами. Главные стойки убираются в консоли крыла и фюзеляж (колеса), передняя – вперед в фюзеляж.

Двигательная установка. Самолет оснащен турбореактивным двигателем Р-11Ф-300 конструкции С. К. Туманского. На серийных самолетах модификации Ф-13 устанавливался двигатель с форсажной камерой. Внутренняя топливная система, состоящая из фюзеляжных баков, может быть дополнена подфюзеляжным баком, сбрасываемым после опорожнения. На самолете применен лобовой регулируемый воздухозаборник с подвижным конусом, снабженным щелями для отвода пограничного слоя. Конструкция конуса обеспечивает размещение в нем антенны РЛС для обзора и сопровождения целей.

Вооружение. Стационарным вооружением самолета модификации Ф-13 являются две пушки калибра 30 мм, размещаемые в нижней центральной части фюзеляжа.

В зависимости от модификации самолет может нести на подкрыльных пилонах 2-4 подвески, включая ракеты классов воздух – воздух, воздух – земля, контейнеры НУ PC и бомбы.

Летно-технические данные МиГ-21 Ф-13

Размах крыла, м 7,15

Длина, м 15,76

Высота, м 4,10

Площадь несущей поверхности, м2 23,0

Номинальная взлетная масса, кг 7570

Номинальная удельная нагрузка на

крыло, кг/м2 329

Максимальное число Маха 2,1

Максимальная скорость на высоте 12500 м, км/ч 2125

Практический потолок, м 19000

Дальность, км 1580

Продолжительность полета, ч 2

Посадочная скорость, км/ч 270

Длина пробега, м 420

Су-7- одноместный истребитель конструкции П. О. Сухого-СССР, 1955 г.

История создания. В 1940-1949 гг. в конструкторском бюро под руководством П. О. Сухого были разработаны самолеты, обозначавшиеся последовательными числами (от Су-1 до Су-17), в том числе Су-15, достигший при испытаниях скорости 1032 км/ч. В 1953 г., приступив к работам над новой серией самолетов, конструкторское бюро опять приняло для них нумерацию с самого начала. Первым серийным самолетом новой нумерации стал сверхзвуковой Су-7, предназначенный для выполнения задач, свойственных истребителям, штурмовикам и бомбардировщикам.

Работы над самолетом начались в 1953 г. В 1953-1954 гг. был разработан опытный истребитель, который впервые в практике советского сверхзвукового самолетостроения был оборудован регулируемым воздухозаборником и цельноповоротным горизонтальным оперением (управляемым стабилизатором). В одном из испытательных полетов этот самолет достиг скорости 2170 км/ч. Обнадеживающие результаты летных испытаний позволили приступить к строительству опытного образца самолета Су-7, испытания которого начались в 1955 г. В 1956 г. самолет был продемонстрирован на аэродроме в Тушино. С 1958 г. Су-7 запущен в серийное производство, причем модификация Су-7Б была принята на вооружение многих стран, включая государства Варшавского договора.

В процессе эксплуатации самолет неоднократно подвергался модернизации. Изменения касались конструкции планера, двигательной установки, вооружения и бортового оборудования. На базе Су-7Б был разработан истребитель- бомбардировщик с изменяемой геометрией крыла (в 1967 г. этот самолет был показан на воздушном параде в Домодедово).

Описание самолета. Су-7 построен по классической схеме со стреловидным среднерасполо- женным крылом. Ламинарный профиль крыла имеет относительную толщину около 5%. Угол стреловидности крыла по линии фокусов составляет 60°, сужение равно 3. Задняя кромка стреловидная со спрямленным участком в корневых частях. Механизация крыла состоит из выдвижных однощелевых закрылков (типа ЦАГИ), расположенных в околофюзеляжных и центральных частях каждой консоли. Поперечное управление самолетом осуществляется с помощью элеронов с весовой балансировкой и осевой аэродинамической компенсацией. Каждая консоль оборудована двумя аэродинамическими гребнями, огибающими переднюю кромку и располагающимися как на верхней, так и на нижней поверхности крыла. Крыло выполнено по двухлонжеронной схеме и крепится к кольцевым силовым шпангоутам фюзеляжа с помощью вильчатых стыковых узлов.

Фюзеляж самолета круглого сечения слегка расширяется в хвостовой части, что связано с применением мощного двигателя большого диаметра. Замена двигателя осуществляется путем отъема хвостовой части фюзеляжа вместе с хвостовым оперением. В носовой части фюзеляжа расположены кабина пилота, приборный отсек и ниша уборки передней стойки шасси. Кабина пилота оборудована катапультируемым сиденьем класса 0-0 и снабжена выступающим за обводы фюзеляжа, сдвигаемым назад фонарем характерной каплевидной формы. В центральной части фюзеляжа располагаются топливные баки, отсеки оборудования, воздушные каналы, двигательный отсек. На нижней поверхности центральной части фюзеляжа расположены два узла внешних подвесок, предназначенные для крепления подвесных топливных баков или боевой нагрузки.
