В переднем и заднем листах крыши и в подбашенных планках сделана кольцевая выточка и просверлены отверстия для установки и крепления погона башни. Для защиты его от прямого пулевого попадания к корпусу приварены броневые планки.
В крыше над двигателем выполнены два люка для доступа к двигателю и воздухоочистителю, закрываемые крышками. В танках выпуска после 1967 года эти люки отсутствуют.

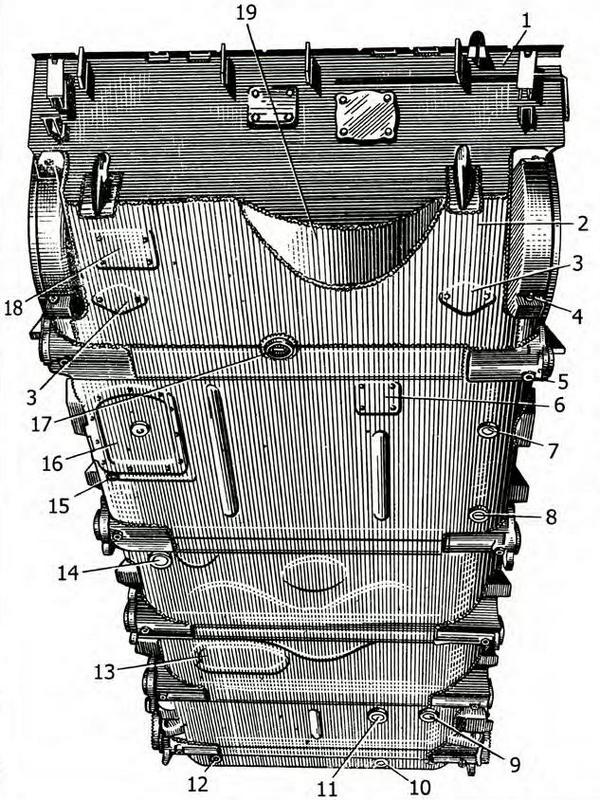

Днище корпуса:
1 — верхний
БАШНЯ представляет собой фасонную стальную отливку. В передней ее части расположена амбразура для установки пушки. В амбразуре имеются расточки, в которые своими обоймами, надетыми на цапфы люльки, устанавливается пушка. Снаружи вдоль стенок амбразуры справа и слева приварены защитные планки с резьбовыми отверстиями для крепления защитного чехла пушки. Справа от пушечной амбразуры имеется амбразура для спаренного пулемета, а слева — для прицела. К башне приварены кронштейн для крепления прожектора и три крюка для захвата башни тросами при монтаже и демонтаже.
В верхней правой части башни размещен люк заряжающего, закрываемый откидывающейся вперед крышкой, и здесь же предусмотрено отверстие для установки прибора наблюдения МК-4. С 1972 года люк заряжающего оборудовался шариковой опорой с турелью для зенитного пулемета.
В верхней левой части башни находится люк командира танка, в котором имеются шахты для размещения прибора наблюдения ТКН-3 (до августа 1964 года — ТКН-2) и четырех призменных приборов. Для защиты погона командирского люка от прямых попаданий пуль к башне вокруг него крепится винтами броневое кольцо. Впереди командирского люка в башне предусмотрен вырез для установки прибора наблюдения ТНП-165 наводчика, отверстия для установки прицела ТПН-1 и антенного ввода.

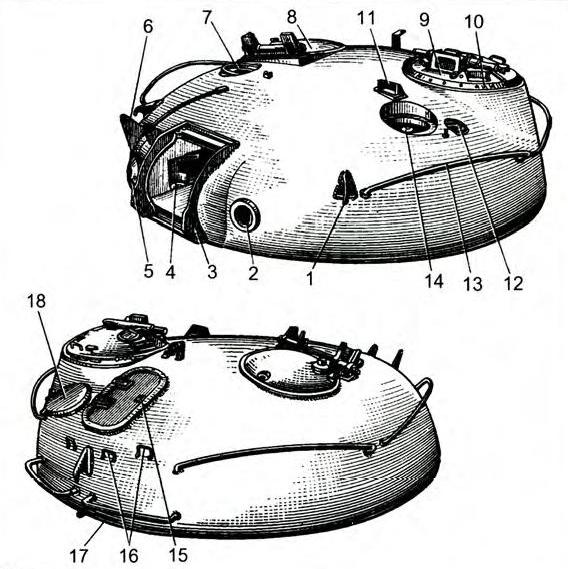

Башня:
1 — крюк; 2 — амбразура прицела; 3 — защитная планка; 4 — расточка для цапфы люльки пушки; 5 — амбразура пулемета; 6 — кронштейн для крепления ИК-прожектора; 7 — отверстие для установки прибора наблюдения
В кормовой части башни имеется люк для выброса стреляных гильз, закрываемый крышкой. Для доступа свежего воздуха в боевое отделение при работе нагнетателя-сепаратора в кормовой части башни сделан вырез, прикрытый снаружи броневым грибком, а в нижней кормовой части башни — отверстие для выброса наружу отсепарированной пыли.
Башня устанавливается на шариковой опоре, представляющей собой радиально-упорный шарикоподшипник, кольцами которого являются погоны башни. Вращение башни осуществляется с помощью механизма поворота — планетарного редуктора с электромеханическим приводом. Для предохранения от поломок механизм снабжен сдающим звеном (фрикционной муфтой).
ВООРУЖЕНИЕ. В башне танка установлена 115-мм гладкоствольная пушка У-5ТС (2А20) и спаренный с ней 7,62-мм пулемет ПКТ (до августа 1964 года — СГМТ), стабилизированные в двух плоскостях наведения.
Ствол пушки состоит из трубы, скрепленной в каморной части кожухом, казенника с обоймой и механизма продувания канала. Затвор полуавтоматический горизонтальный клиновой. Полуавтоматика механическая, пружинного типа. В противооткатные устройства входят гидравлический тормоз отката и гидропневматический накатник. Цилиндры тормоза отката и накатника закреплены в обойме казенника и при выстреле откатываются вместе со стволом.
Дальность стрельбы из пушки с помощью телескопического прицела составляет: для подкалиберного снаряда — 4000 м; для кумулятивного и осколочно-фугасного — 3000 м. С помощью бокового уровня дальность выстрела кумулятивным и осколочно-фугасным снарядами при угле возвышения пушки +16° достигает 5800 м, а осколочно-фугасным снарядом увеличенной дальности 3ОФ18 — 9500 м. При применении ночного прицела дальность стрельбы всеми типами снарядов — 800 м.
Дальность прямого выстрела при высоте цели 2 м составляет: подкалиберным снарядом — 1870 м; кумулятивным — 990 м; осколочно-фугасным — 970 м.
Горизонтальный угол обстрела из пушки и спаренного пулемета равен 360°, угол возвышения +16°, склонения -6°. Непоражаемое пространство перед танком: для пушки — 20 м, для пулемета — 19 м. Прицельная скорострельность при стрельбе с места — 4 выстр./мин. Спусковой механизм пушки состоит из электрического и механического (ручного) спусков. Рычаг электроспуска смонтирован на рукоятке маховика подъемного механизма.
Стрельба из пушки и спаренного пулемета осуществляется с помощью телескопического шарнирного монокулярного прицела со сменным увеличением ТШ2Б-41 (на танках поздних выпусков — ТШС-41У) и электронно-оптического монокулярного перископического ночного прицела ТПН-1-41-11. В качестве источника инфракрасного света для последнего используется прожектор Л-2Г с ИК-фильтром. Для стрельбы с закрытых позиций применяются боковой уровень и азимутальный указатель.
На боевых машинах, выпускавшихся с 1972 года, на турели люка заряжающего устанавливался 12,7-мм зенитный пулемет ДШКМ обр. 1938/46 г.
На танках ранних выпусков установлен электрогидравлический стабилизатор «Метеор», на последующих — «Метеор М» и «Метеор М1»; их характеристики практически одинаковы. «Метеор» имеет электронику на лампах, а «Метеор М» и «Метеор М1» — на транзисторах. Стабилизатор обеспечивает угловые скорости наведения пушки в горизонтальной плоскости от 0,07 до 16 град/с и в вертикальной — от 0,07 до 4,5 град/с.
