Главный недостаток танка заключался в его основном вооружении. Характеристики 75-мм пушки М2, которая изначально представляла собой неудачную и имевшую низкую скорострельность зенитку Тб (ее, в свою очередь, разработали на базе французского полевого орудия «60-15» образца 1897 года, которое устанавливали на первые французские танки «Шнейдер» и «Сен-Шамон»), были достаточно адекватны как с точки зрения стрельбы прямой наводкой, так и по площадям, но ее выбор в качестве пушки для первой версии М4 еще нужно было подтвердить. Бронебойные снаряды, снаряды с защитным наконечником и с баллистическим и защитным наконечником (АРСВС) могли пробивать 50-мм гомогенную броню, наклоненную под углом 30 градусов, на дистанции 900 метров; дальность стрельбы фугасными снарядами достигала 10 километров. Но расположение пушки – в спонсоне, с 30 градусами независимого движения – создавало экипажу значительные проблемы.
Об этом недостатке было известно с самого начала, но (следует помнить, что до объявления Гитлером войны Соединенным Штатам оставалось еще несколько месяцев и в США существовали сильные – но не доминирующие – настроения воздержаться от вмешательства в то, что казалось исключительно европейским делом) поступил приказ начать выпуск лучших из имеющихся танков
Часть 2
Разработка танка М4 «Шерман»
Первый проект «Шермана» был готов в 1941 году, а первый набросок – двумя годами раньше, но танк должен был пройти длинный путь, прежде чем последние экземпляры сошли с заводских конвейеров в середине 1945 года.
Танки М4А1 «Шерман» Армии обороны Израиля, оснащенные 76-мм пушками и едиными литыми крышками дифференциала (это значит, что они выпущены в 1944-1945 гг.), в парадном строю перед выходом с Синайского полуострова в декабре 1956 г.
Когда готовились подробные технические условия для нового американского среднего танка, акцент делался на максимальном учете сильных сторон (по общему признанию, еще не проверенных) танка М3 и использовании их в новом проекте. Никто не собирался создавать совершенно новую машину, скорее это была новая стадия эволюционного процесса, начатого при разработке экспериментальной машины Т5 (принятой на вооружение под индексом «средний танк М2»), Хотя принципиальное решение о начале разработки нового танка было принято в последний день августа 1940 года, лишь 18 апреля 1941 года на Абердинском полигоне состоялось совещание по этому вопросу. Собраться раньше не представилось возможным, поскольку все конструкторы бронетанковой техники- всю осень и зиму были заняты подготовкой окончательного варианта проектной документации для выпуска танка М3. На совещании в Абердине было решено оставить для нового танка шасси М3, включая нижнюю часть корпуса, подвеску, трансмиссию и силовую установку. К счастью, нижняя часть корпуса проектировалась вокруг двигателя «Райт» R975 ЕС2, и двигательный отсек был достаточно большим для того, чтобы вместить более мощную силовую установку совершенно другой конфигурации (хотя и не без трудностей). Это было важно для будущего. В верхней части корпуса предполагалось использовать как можно больше компонентов М3, тогда как вооружение должно было большей частью остаться тем же, но скомпоновать его предполагалось по-другому.
Причина, из-за которой пушку танка М3 пришлось устанавливать в спонсон, была проста. В Соединенных Штатах не было башни, которая могла выдержать ее вес (355 кг) (75-мм пушка М3, которой предполагалось вооружить новый танк, была на 50 кг тяжелее и имела более длинный ствол), поэтому создание этого важного компонента было делом первой необходимости. В своей основе новая башня должна была быть похожей на башню М3, то есть представлять собой толстый низкий цилиндр с наклонной передней частью (но с увеличенным углом наклона брони). В кормовой части башни предусматривалась кормовая ниша для установки радиостанции. Башню предусматривалось установить на кольцо диаметром 1753 мм (аналогичное кольцо у танка М3 имело диаметр 1384 мм). Подобно своему предшественнику, танк должен был иметь электропривод для поворота башни и гиростабилизатор вертикальной наводки пушки. Оглядываясь назад, можно отметить, что с самого начала диаметр мог бы быть и побольше, чтобы можно было устанавливать более тяжелое вооружение; его пришлось устанавливать уже на башню новой конструкции (которую устанавливали на кольцо такого же диаметра), предложенной для танков серии Т-20. Башня должна была иметь съемную лобовую бронеплиту, что позволяло устанавливать альтернативные варианты вооружения: 75-мм пушку М3 L/40.1 и спаренный с ней 7,62-мм пулемет; две 37-мм пушки Мб L/56,6 и 7,62-мм пулемет; три 12,7-мм пулемета, установленных под большим углом; 57-мм пушку Mk V (британская скорострельная противотанковая пушка с адекватными характеристиками, но небольшим весом снаряда) со спаренным 7,62-мм пулеметом; 105-мм гаубицу М2А1 со спаренным 7,62-мм пулеметом. Как мы увидим впоследствии, танки «Шерман» можно было оснащать самым разным вооружением, хотя на практике применялись лишь два сочетания. Кроме того, на башню предполагалось установить командирский купол (взятый с танка М3) вместе с 7,62-мм зенитным пулеметом. Предполагалось также оставить два 7,62-мм курсовых пулемета, из которых должен был стрелять механик-водитель (угол вертикальной наводки этих пулеметов составлял от +8 до -6 градусов, в таком положении их можно было зафиксировать), и пулемет 7,62-мм в шаровой установке (в марте следующего года было принято решение отказаться от этих пулеметов, поскольку их сочли отвлекающими внимание водителя).
Восстановленный M4A1(76)W HVSS. Обращают на себя внимание отсутствие щитка для защиты гусеницы от песка, гусеницы шириной 585 мм и тележки улучшенной конструкции. За последние 18 месяцев войны было выпущено почти 3500 машин.
Помимо основного тактического преимущества, которое давало возможность поворачивать башню на 360 градусов, сосредоточение основного вооружения в башне и отказ от 37-мм пушки позволили сократить численность экипажа до пяти человек: остались – в носовом отделении – механик-водитель (слева) и помощник механика-водителя/стрелок (они были разделены трансмиссией); в башне – наводчик (справа от пушки), заряжающий (слева от пушки) и командир танка (за наводчиком). Такая компоновка экипажа оставалась стандартной для танковых войск Соединенных Штатов до появления танков М41 «Уокер Бульдог» и М48 «Паттон» в 1952 году. Носовой пулемет в шаровой установке

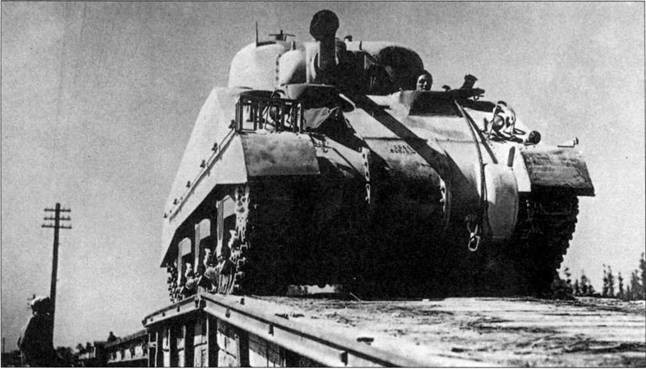

М4 «Шерман» одной из первых модификаций съезжает с железнодорожной платформы. Видна крышка трансмиссионного отсека, состоящая из трех частей, скрепленных болтами. С июля 1942 по январь 1944 г. было выпущено 6748 этих танков. Основное вооружение танка составляла 75-мм пушка.
Доводка конструкции
Полноразмерная деревянная модель танка была готова в мае, в июне ее утвердил комитет по артиллерийско-техническому снабжению, и новая машина получила индекс «средний танк Тб». Заводу в Абердине было приказано начать работу над пилотным образцом с единой литой верхней частью корпуса, а арсеналу в Рон-Айленде – построить образец, у которого верхняя часть корпуса сваривается из листов катаной гомогенной стали. 2 сентября абердинский завод завершил работу. Танк был оснащен короткоствольным орудием М2 (орудие пришлось оснастить противовесом на дульном тормозе, из-за чего оно имело несколько странный вид, чтобы можно было испытать гиростабилизатор вертикальной наводки, такой же, как у 37-мм пушки танка М3). Казалось, что командирского купола никогда и не было, хотя башня технически была подготовлена для его установки.
Ясно, что конструкция почти стопроцентно соответствовала плану, лишь три незначительных изменения были внесены до того, как машина была принята к производству. Были ликвидированы люки в бортах корпуса над гусеницами. Тем самым улучшалась целостность брони и увеличивалось полезное пространство внутри танка, которое можно было использовать для хранения боеприпасов. Одновременно был добавлен люк для стрелка, размещавшегося в носовом отделении танка справа от механика-водителя. (В башне первой версии танка был только один люк; люк для заряжающего добавили лишь в январе 1944 года, когда вовсю шло производство версии М4А2; при этом люк для заряжающего можно было быстро ликвидировать – конструкция это позволяла.) Такое же оснащение предусматривалось в качестве базового для башни увеличенных размеров, разработанной для «мертворожденного» танка Т23 и установленной на «Шерман», так как в ней можно было монтировать 76-мм пушку Ml – установить ее на оригинальной башне «Шермана» не удалось. Башня предназначенной для британцев версии «Файерфлай» (см. ниже) была оснащена подобным образом. Имелся также люк в днище для покидания танка. Он находился сразу за местом стрелка – помощника механика-водителя, но, конечно, в нормальных условиях им не пользовались. С серийной модели также убрали командирский купол, вместо этого установили состоящую из двух частей крышку люка и подставку для пулемета. Приказом от 5 сентября новая машина была принята на вооружение под обозначением «средний танк М4». Приказом от 11 декабря вводились обозначения для двух типов М4. Танки со сварной верхней частью корпуса получили обозначение «средний танк М4», а танки с литой верхней частью корпуса стали обозначаться М4А1. Оба типа «Шермана» имели одинаковые литые башни из гомогенной стали. При этом внутреннее пространство М4 было немного больше, что позволяло иметь больший боекомплект – 97 снарядов калибра 75 мм (у М4А1 – 90 снарядов).
М4А2 британского Эссекского добровольческого полка на марше. Франция, конец лета 1944 г. Это командирский танк, что видно по антенне, установленной справа от курсового пулемета.
Бронирование
С точки зрения толщины брони нет большой разницы между литыми и сварными корпусами, хотя более округлые формы М4А1 могли считаться более эффективными при отражении попадающих в танк снарядов. Углы наклона брони у обоих типов М4 немного отличались, и теоретически один танк был уязвимее другого, но на практике эта разница была минимальной. Не существует строго определенных правил относительно эффективности наклона брони, так как очень много зависит от конкретного положения танка по отношению к танку противника. К моменту появления «Шермана» считалось существенным добиваться отражения попадающих снарядов – это звучало оптимистично, но на практике было не очень выполнимо (так как в большой степени все зависело от угла атаки) – и для этого нужно увеличивать толщину броневого листа. Говоря с точки зрения обычной геометрии, броня, установленная под углом 30 градусов, может быть на 20 процентов тоньше и поэтому легче, чем броня, установленная строго вертикально, и дает тот же уровень защиты. Но при этом следует учитывать проблему внутреннего пространства танка. В конструкции современника «Шермана» и последнего «прямоугольного» танка германского T-VI «Тигр» почти не использовалась наклонная броня. Вместо этого расчет был сделан на очень толстую лобовую броню. В результате танк получился слишком тяжелым и значительно менее эффективным, чем ожидалось.
За все время серийного производства угол наклона брони был изменен лишь однажды: весной 1944 года, когда выпуск танка М4А2 завершался, сварной лобовой лист брони корпуса был установлен под углом 47 градусов к вертикали вместо первоначальных 56 градусов. Для компенсации этого изменения толщина брони была увеличена на 12,7 мм. Это позволило изменить конструкцию носовой части танка, убрав обтекатель люков членов экипажа, рабочие места которых располагались в носовой части танка (сами люки стали больше по размеру). В результате лобовая часть корпуса стала представлять собой единый катаный стальной лист без сварных швов. В геометрию литых корпусов подобные изменения не вносились.
