Танки Второй мировой. Часть I
Шрифт:

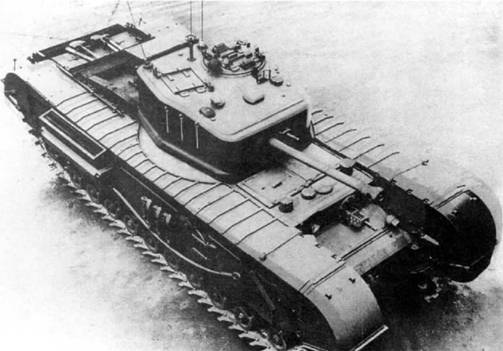

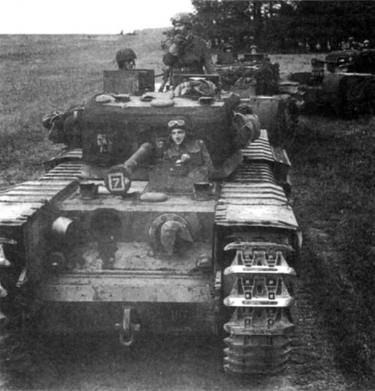

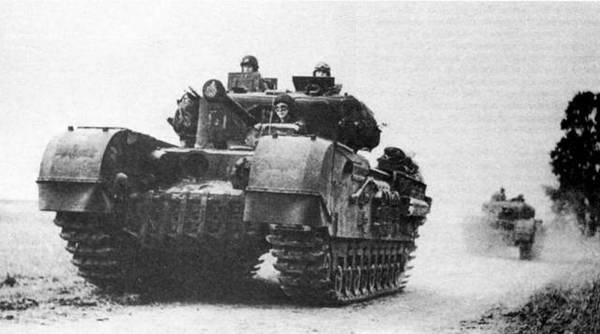

Пехотный танк Churchill VII из эскадрона "В" 107-го полка Королевского танкового корпуса (107th RAC), входившего в состав 34-й армейской танковой бригады, на пыльной дороге близ Гавра. Франция, 1944 г.
БОЕВАЯ МАССА, т: 39,574.
ЭКИПАЖ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ,
ВООРУЖЕНИЕ: 1 пушка Мк III или Мк IV калибра б фунтов, 2 пулемета BESA калибра 7,92 мм, 1 зенитный пулемет Вгеп калибра 7,7 мм, 1 дымовой гранатомет калибра 50,5 мм.
БОЕКОМПЛЕКТ: 84 артвыстрела, 4950 патронов к пулеметам BESA, 600 патронов к пулемету Вгеп, 30 дымовых гранат.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел № 30 Мк IS для пушки; № 30 Мк I или Мк IA или № 33 Мк IS или IIS для курсового пулемета.
БРОНИРОВАНИЕ, мм: лоб -101, борт – 76, корма – 64, крыша -15 – 19, днище -19; башня – 89.
ДВИГАТЕЛЬ: Bedford "Twin – Six", 12-цилиндровый, горизонтально- оппозитный, карбюраторный, жидкостного охлаждения; мощность 350 л.с. (257 кВт) при 2200 об/мин, рабочий объем 21 237см #179;.
ТРАНСМИССИЯ: трехдисковый главный фрикцион, 4-скоростная коробка передач Merritt-Brown Н4 в одном блоке с дифференциальным механизмом поворота.
ХОДОВАЯ ЧАСТЬ: 11 опорных катков малого диаметра на борт, ведущее колесо заднего расположения, подвеска индивидуальная балансирная на цилиндрических пружинных рессорах; в каждой гусенице 70 траков шириной 356 мм.
СКОРОСТЬ МАКС., км/ч: 27.
ЗАПАС ХОДА, км: 144.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: высота стенки, м – 0,76, ширина рва, м – 3,66, глубина брода, м – 1,22.
СРЕДСТВА СВЯЗИ: радиостанция № 19.
Крейсерские танки cruiser Tank Mark I (A9)
Крейсерский танк огневой поддержки Mk ICS, вооруженный 3,7-дюймовой гаубицей вместо 2-фунтовой пушки
Разрабатывался фирмой Vickers с 1934 г. и первоначально рассматривался в качестве среднего танка. После перехода к делению танков на пехотные и крейсерские переклассифицирован в крейсерский танк Мк !. Единственная оригинальная деталь проекта – подвеска, разработанная инженером С.Хорстманом и капитаном Роки и позже примененная на пехотном танке "Валентайн". Также впервые в британском танкостроении был использован гидравлический привод поворота башни. В 1937 г, фирмы Vickers и Harland and Wolff изготовили 125 единиц.
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
Мк I – базовая модель, вооруженная 2- фунтовой пушкой в главной башне и двумя пулеметами Vickers с водяным охлаждением в двух малых башнях. Корпус и башни – клепаные. Компоновка – классическая с кормовым расположением моторно-трансмиссионного отделения.
Мк ICS – "штурмовой" вариант (CS – Close Support), вооруженный 3,7-дюймовой (94 мм) гаубицей.
Крейсерские танки Мк I прибыли во Францию в 1940 г, в составе 1-й танковой дивизии (1st Armoured Division). В конце мая 1940 г, они принимали участие в наступлении у Абвиля и в боях под Булонью. Последние танки Мк I были подбиты во время обороны Кале.
Механик-водитель (в

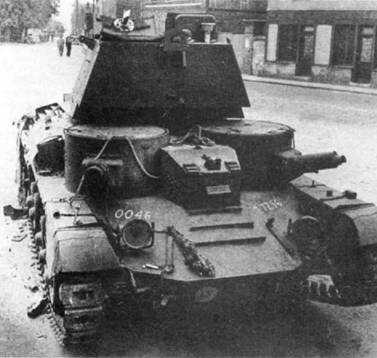

Подбитый крейсерский танк Mk ICS из состава 1-й английской танковой дивизии, Франция, май 1940 г. (вверху и внизу)
2-я и 7-я танковые дивизии в Египте использовали оставшиеся Мк I до 1941 г., после чего эти безнадежно устаревшие танки были разделаны на металл. Попытки использовать ходовые части танков для других целей не увенчались успехом.
БОЕВАЯ МАССА, т: 13,042. ЭКИПАЖ, чел.: 6.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5791, ширина – 2502, высота – 2654.
ВООРУЖЕНИЕ: 1 пушка Мк IX калибра 2 фунта, 3 пулемета Vickers калибра 7,7 мм,
БОЕКОМПЛЕКТ: 100 выстрелов, 3000 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел N? 24В Мк I.
БРОНИРОВАНИЕ, мм: 6 – 14.
ДВИГАТЕЛЬ: АЕС Тур 179, 6-цилиндровый, рядный, карбюраторный, жидкостного охлаждения, мощность 150 л,с.(110 кВт), рабочий объем 9500 см #179; .
ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, ведущее колесо заднего расположения (зацепление цевочное, посередине гусеницы), подвеска блокированная, балансирная со спиральной пружинной рессорой и гидравлическим амортизатором; три обрезиненных поддерживающих катка; гусеница шириной 315 мм.
СКОРОСТЬ, МАКС,, км/ч: 40.
ЗАПАС ХОДА, км: 241.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: высота стенки, м – 0,92, ширина рва, м – 2,43.
СРЕДСТВА СВЯЗИ; радиостанции N2 9 или N219.
Cruiser Tank Mark II (A10)
Крейсерский танк A10 (вверху). Крейсерский танк Mk И, подбитый в окрестностях Абвиля. Франция, май 1940 г. (внизу)
Проект танка А10 был разработан фирмой Vickers как "пехотная" версия танка А9, но обычно обозначается как "тяжелый крейсер". Принят на вооружение английской армии под индексом Мк II. До 1940 г. фирмами Vickers, BRCW и Metro изготовлено 175 танков всех модификаций.
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
Мк II – визуально отличался от крейсерского танка Мк I отсутствием двух пулеметных башенок в лобовой части корпуса. Вместо них был установлен один пулемет BESA с воздушным охлаждением. Второй такой же пулемет размещался в маск-ус- тановке справа от пушки. Изготовлено 13 единиц.
Мк IIA – наиболее массовая модификация, отличавшаяся усовершенствованной пушечной установкой по сравнению с Мк I и Мк II.
Мк IICS – вариант с 94-мм гаубицей. Изготовлено около 30 единиц.
