КОНСТРУКЦИЯ И МОДИФИКАЦИИ

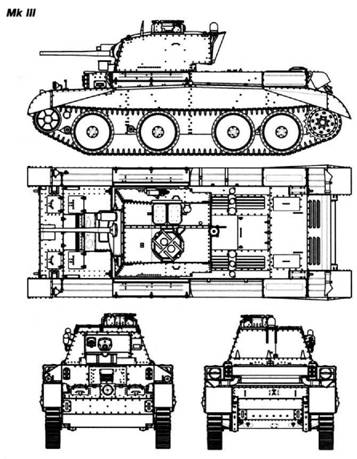

Мк IV – как внешне, так и по внутреннему устройству почти идентичен танку А13, Башня новой формы – за счет применения наклонных бортовых листов дополнительной брони. Бронезащита была усилена, но внутренний объем башни не изменился. Силовая установка также аналогична А13 – американский авиадвигатель Liberty периода Первой мировой войны, задросселированный до мощности 340 л.с. Вооружение – 2-фунтовая пушка и пулемет Vickers с водяным охлаждением. Экипаж 4 человека.

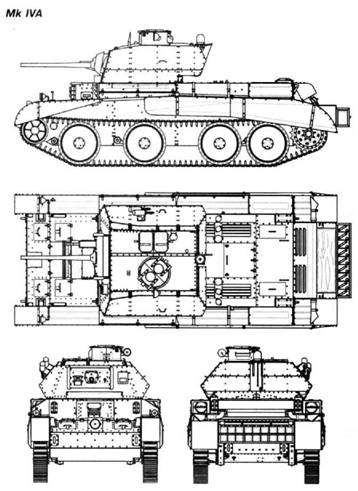

Мк IVA – вместо пулемета Vickers установлен 7,92-мм пулемет BESA с воздушным охлаждением.
Мк IVCS – танк поддержки
Танки серии Мк IV составляли основу парка английских танковых соединений накануне и в начале Второй мировой войны. Они приняли участие в боях во Франции в 1940 г. в составе 1-й танковой дивизии. В рядах 7-й танковой дивизии воевали в Северной Африке вплоть до 1942 г., когда были окончательно сняты с вооружения.
Мк IV оказался значительно более боеспособной машиной, чем его предшественники, однако его эксплуатационная надежность также оставляла желать лучшего.
Использовались трофейные британские "крейсеры" и в гитлеровском Вермахте. Так, например, 9 танков Мк IV составили роту трофейных танков Beutepanzer- Kompanie (е), которую в 1941 г. включили в состав 100-го огнеметного танкового батальона. В его составе бывшие британские "крейсеры" 22 июня 1941 г. пересекли границу СССР. Впрочем, их боевой путь по советской земле оказался не долог. Уже спустя месяц ни одна машина не значилась в списках 100-го огнеметного батальона.

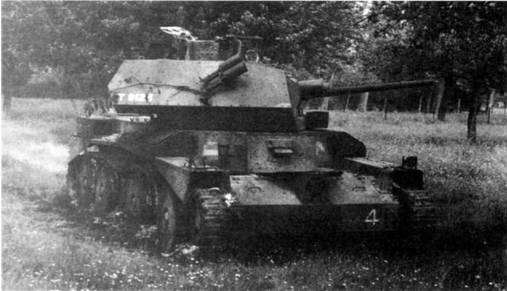

Сгоревший недалеко от Абвиля крейсерский танк Mk IV. Франция, май 1940 года. Хорошо видны броневой кожух пулемета Vickers и установка дымовых гранатометов на правом борту башни
БОЕВАЯ МАССА, т: 54,99.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 6020, ширина – 2540, высота – 2591.
ВООРУЖЕНИЕ: 1 пушка калибра 2 фунта, 1 пулемет BESA калибра 7,92 мм.
БОЕКОМПЛЕКТ: 87 выстрелов, 3750 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел N2 24В Мк I.
БР0НИР08АНИЕ, мм: 6 – 38.
ДВИГАТЕЛЬ: Nuffield – Liberty, 12-цилиндровый, V-обрэзный, карбюраторный, жидкостного охлаждений, мощность 340 л.с.‹250 кВт).
ТРАНСМИССИЯ: четырехскоростная не- синхронизированная коробка передач Meadows, планетарный механизм поворота Wilson и бортовые передачи.
ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка большого диаметра на борт, ведущее колесо заднего расположения (зацепление цевочное); подвеска индивидуальная, на цилиндрических пружинных рессорах; ширина трака гусеничной цепи – 257 мм.
СКОРОСТЬ МАКС., км/ч: 48.
ЗАПАС ХОДА, км: 149.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30, высота стенки, м – 0,61, ширина рва, м – 2,29.
СРЕДСТВА СВЯЗИ: радиостанция № 9 или №19.

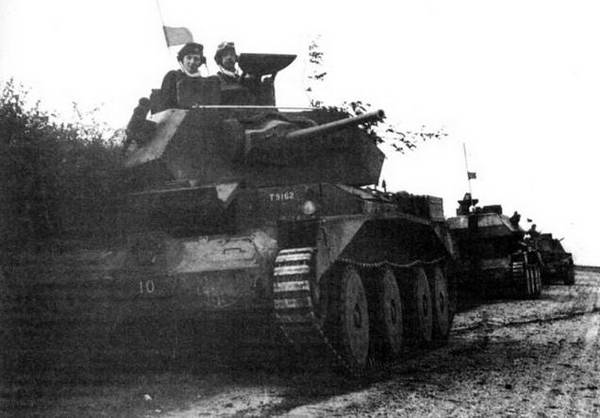

Крейсерские танки Mk IVA во время учебной атаки на

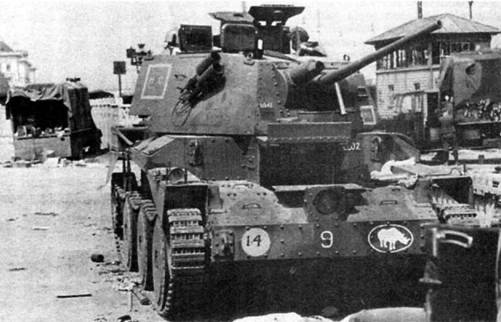

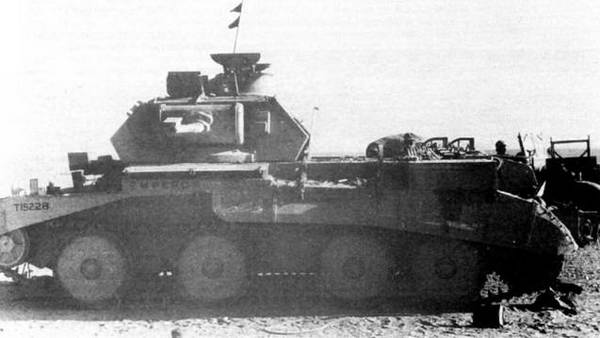

Крейсерский танк Мк IVА из состава 2-го Королевского танкового полка, подбитый в Северной Африке. Июнь 1941 г.
Cruiser Tank Mark У (a13 Мк III) Covenanter
Крейсерский танк Mk V Covenanter
Логическое продолжение конструкции танка А13 и А13 Мк II. Работу над проектами А14 и А16 прервали в 1Э39 г. в пользу А13 Мк III, который представлял собой переработанный проект А13 с более низким силуэтом и 30-мм броней. Уменьшение высоты корпуса удалось достигнуть, в частности, за счет использования горизонтально-оппозитного двигателя и применения радиаторов нового типа. С 1939 г. фирмы LMS, English Electric Company и Leyland Motors изготовили 1771 танк.
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
Covenanter I – базовая версия. Ходовая часть типа Кристи со штампованными стальными опорными катками, приземистый сварной корпус, клепаная башня со скошенными стенками и широким посадочным люком в кормовой части.
Covenanter II – дополнительные масляные радиаторы, установленные в условиях ремонтных мастерских.
Covenanter III – масляные радиаторы расположены по обе стороны от двигателя, усовершенствованные рычаги управления главным фрикционом, новые колпаки над окнами воздухопритока к радиаторам, глушители смещены ближе к корме.
Covenanter IV – изменения 2-й и 3-й версий.

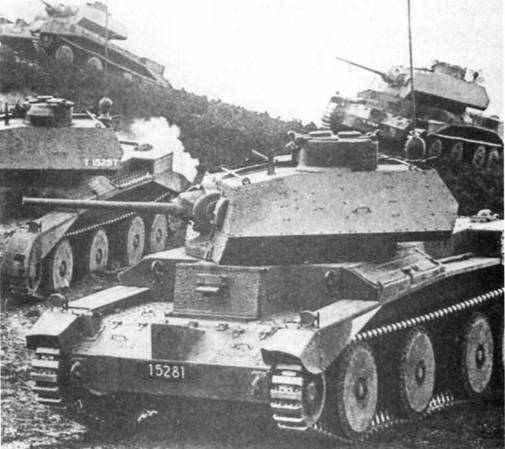

Танки Covenanter раннего выпуска. Машины отличаются друг от друга формой литой маски и бронеколпаков над окнами воздухопритока к радиаторам. Все танки оснащены зенитными установками Lake man

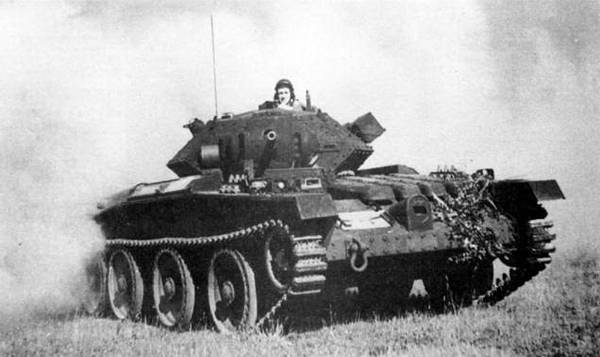

"Ковенантер" из состава эскадрона "В" 13/18-го гусарского полка 9-й танковой дивизии отрабатывает взаимодействие с пехотой. 1942 г.
Вид сверху на танк "Ковенантер". Башенный люк открыт. Хорошо видны прямоугольные кожухи воздушных фильтров на крыше МТО. Продолговатый ящик на правом борту башни – с укладкой зенитного пулемета Вгеn.
Несмотря на частичное решение технических проблем и дальнейшее совершенствование конструкции, Мк V не стал действующим танком первой линии и использовался в основном в учебных целях. Некоторое количество танков было переоборудовано в мостоукладчики, командирские машины управления и БРЭМ.
