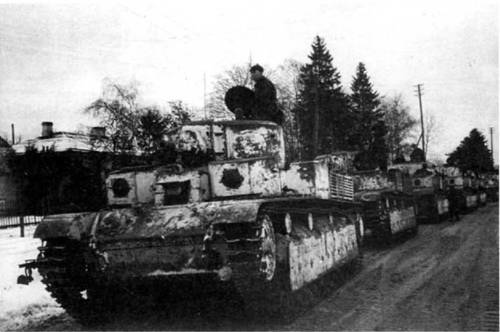

Экранированный танк Т-28 на боевой позиции. Ленинградский фронт, 42-я армия 51-й отдельный танковый батальон. Декабрь 1941 г.
БОЕВАЯ МАССА, т: 27,8.
ЭКИПАЖ, чел.: 6.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 7440, ширина – 2805, высота – 2820, клиренс – 560.
ВООРУЖЕНИЕ: 1 пушка Л-10 калибра 76 мм, 4 пулемета ДТ калибра 7,62 мм.
БОЕКОМПЛЕКТ: 69 выстрелов, 7938 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический
БРОНИРОВАНИЕ, мм: лоб – 30, борт, корма – 20, днище – 10, башня – 20.
ДВИГАТЕЛЬ: М-17Л, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения, мощность 450 л.с. (331,2 кВт) при 1400 об/мин, рабочий объем 46 920 см #179; ,
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, двухрядные бортовые передачи.
ХОДОВАЯ ЧАСТЬ: 12 опорных катков на борт, сблокированных попарно в шесть кареток, объединенных в две тележки, четыре обрезиненных поддерживающих катка; направляющее колесо; ведущее колесо со съемным зубчатым венцом (зацепление цевочное); подвеска блокированная пружинная, о каждой гусенице 121 трак шириной 380 мм, шаг трака 130 мм.
СКОРОСТЬ МАКС., км/ч; 45.
ЗАПАС ХОДА, км: 220.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 45. ширина рва, м – 3,5, высота стенки, м -1, глубина брода, м – 1.
СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1 или 71-ТК-З, танкофон на шесть абонентов или переговорный прибор типа "Caфар".
Средний танк Т-34
Серийный танк Т-34 выпуска 1940 г. с 76-мм пушкой Л-11 (вверху и внизу)
Самый массовый и наиболее популярный советский танк Второй мировой войны. Разработан в КБ завода № 153 (г.Харьков). Принят на вооружение Красной Армии постановлением КО при СНК СССР № 443сс от 19 декабря 1939 г. Серийно выпускался заводами № 183 ХПЗ (г.Харьков), № 183 УВЗ[ 1*] (г.Нижний Тагил), СТЗ (г.Сталинград), № 112 "Красное Сормово" (г.Горький), УЗТМ (г.Свердловск), ЧКЗ (г.Челябинск) и № 174 (г.Омск). С 1940-го по 1944 г. изготовлено 33 805 единиц.
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
Т-34 обр. 1940 г. – первый серийный вариант. Корпус и башня сварные, с большими углами наклона броневых листов. Башня имела овальную обтекаемую форму. На части танков устанавливались литые башни. Люк механика-водителя располагался в верхнем лобовом листе корпуса слева, шаровая установка курсового пулемета – справа, В крыше башни имелся люк трапециевидной формы, в крышке которого был установлен прибор кругового обзора. На части танков выпуска 1941 года устанавливались 76-мм пушки Ф-34.
Т-34 обр. 1941 г, – новые люки механика-водителя и башенный, гусеница шириной 500 мм, ряд других более мелких изменений. Опорные катки на части танков не имели резиновых бандажей. В 1941 – 1942 гг. 1269 машин выпущено с карбюраторным двигателем М-17. В феврале – марте 1942 г. часть машин выпущена с усиленной броневой защитой за счет приварки дополнительных бронелистов на корпусе и башне. На 42 танках установлена 57-мм пушка ЗИС-4. Боевая масса 28,5 т. Габариты: 6620x3000x2400 мм. Боекомплект 77 выстрелов и 4725 патронов (у танков с радиостанцией – 2898 патронов,|. Экипаж 4 чел. Изготовлено 9311 единиц.
Т-34 обр. 1942 г. – литая башня так называемой "улучшенной" формы, более близкая по своим очертаниям к правильному шестиграннику, с двумя круглыми люками. На части танков устанавливалась штампованная башня. Введена бронировка установки курсового пулемета. Внесены изменения в системы двигателя. С весны 1943 г.на части танков – пятискоростная коробка переда, с лета – командирская башенка цилиндрической формы с пятью смотровыми щелями с защитными стеклами.
1*8 октябре 1941 года завод № 183 ХПЗ эвакуирован в Нижний Тагил с сохранением
Компоновка танка Т-34 обр. 1940 г.
Немецкие солдаты осматривают подбитый танк Т-34 обр. 1940 г. Лето 1941 г. Эта машина оснащена литой башней, что было редкостью – большая часть "тридцатьчетверок" довоенного выпуска, тем более ранних, с пушкой Л-11, имела сварные башни
На 1 июня 1941 г. в войсках находилось 892 танка Т-34. Из этого числа, по уточненным данным, в Киевском Особом военном округе находилось 496, в Западном – 228, в Одесском – 50 и в Прибалтийском – 50 единиц. По своим главным тактико-техническим характеристикам Т-34 превосходили все типы танков Вермахта. Однако отсутствие необходимого количества подготовленных экипажей, конструктивные недостатки (малый моторесурс двигателя, низкая надежность коробки передач, плохие приборы наблюдения, теснота боевого отделения, неудачное размещение боекомплекта и прочее), а также ряд объективных причин, связанных с развитием событий на советско- германском фронте летом 1941 г., привели к тому, что большинство этих танков было потеряно в первые недели войны. К началу августа 1941 г. в действующей армии осталось 235 боеспособных танков Т-34. Еще 116 машин находились в только что сформированных резервных соединениях.
Т-34 выпуска 1941 г. с пушкой Ф-34. Хорошо видны антенна, уложенная по-походному, и бонки для крепления наружных топливных баков на борту корпуса
В соответствие с директивой заместителя наркома обороны от 24 августа 1941 г. танковые дивизии переформировывались в отдельные танковые бригады. В бригаде насчитывалось 93 танка -7 КВ, 22 Т-34, 64 легких танка Т-26, БТ и (или) Т-40. В сентябре 1941 г, был утвержден новый штат танковой бригады, согласно которому танковый полк состоял из двух батальонов и имел 61 танк (7 КВ, 22 Т-34, 32 Т-26, БТ или Т-40). Спустя месяц появился еще один штат, в котором танковый полк в составе бригады был ликвидирован, а сама она включала два танковых и мотострелковый батальоны и четыре отдельных роты. Теперь в ней имелось 46 танков (10 КВ, 16 Т-34 20 легких танков различных типов). Отдельные танковые батальоны имели в своем составе три танковые роты и три взвода – всего 29 танков (9 Т-34 и 20 легких).
Вплоть до ноября 1943 г. каких либо формирований, вооруженных исключительно танками Т-34 не существовало (в отличие от КВ например). С ноября 1943 года бригады стали однородными – теперь в них имелось 65 Т-34, а танки других марок были изъяты.
В битве за Москву принимали участие бригады разной организации. Так, 8-я танковая бригада, например, имела полковую структуру. На ее вооружении состояло 22 Т-34, 7 КВ и 32 легких танка.
4-ю танковую бригаду (с 11 ноября 1941 г. – 1-я гвардейская) сформировали в сентябре 1941 г. в Сталинграде уже по батальонной схеме организации, включив в ее состав 49 машин (из них 16 – Т-34 производства СТЗ). Это соединение под командованием М Е.Катукова успешно действовало под Орлом и Мценском, сражаясь против 2-й немецкой танковой группы генерала Г.Гудериана. В бригаде была хорошо организована разведка, умело применялась маскировка. За восемь дней боев бригада шесть раз меняла позиции и подбила 133 танка, две бронемашины, семь тяжелых орудий, 15 тягачей, зенитную батарею, девять самолетов и много другой боевой техники противника Действия 4-й танковой бригады являются блестящим примером ведения активной обороны в условиях значительного превосходства противника в силах и средствах.
