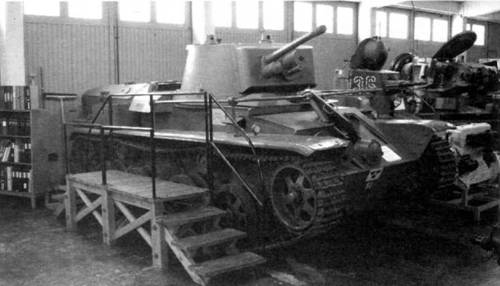

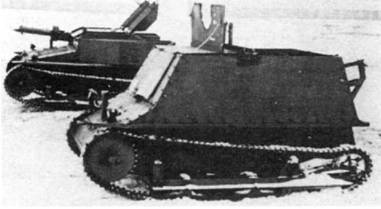

Испытания различных образцов танкеток Carden-Loyd в Швеции. 1920-е годы (вверху). Средний танк Landsverk 10 в экспозиции шведского танкового музея в Аксвелле (справа)
Легкие танки
Легкий танк l-60 (strv m/38 – Strv m/40)
Самый
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
m/38 (L-60S) – базовая модель. Корпус в основном сварной, с незначительным применением клепки. Башня сварная. Вооружение: спаренная установка 37-мм пушки Bofors и 8-мм пулемета, зенитный пулемет. Боевая масса 8,5 т. Экипаж 3 человека. Изготовлено 16 единиц.
m/39 (L-60S II) – раздельна я установка в лобовом листе башни 37-мм пушки и двух 8-мм пулеметов. Изготовлено 20 единиц.
m/40L (L-60S III) – увеличена мощность двигателя и толщина брони. Изготовлено 100 единиц.

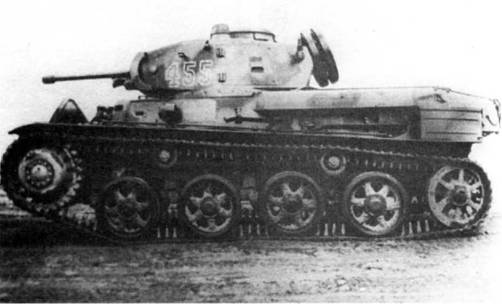

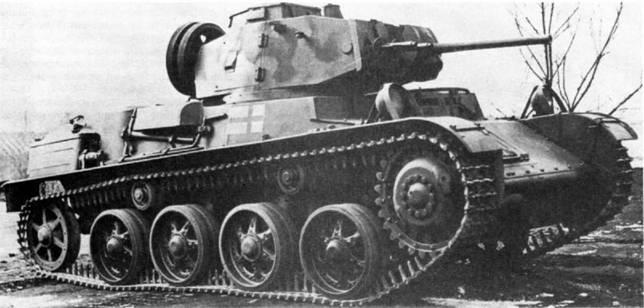

Легкий танк m/40L (слева и вверху)

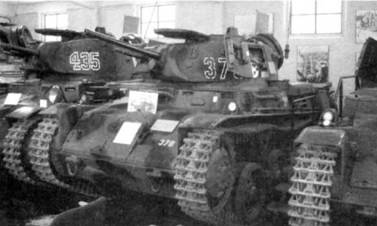

Легкие ганки семейства L-60 в шведском танковом музее. Сверху – вниз: т/38, m/40L и т/40К m/40К (L-60 V) – увеличена толщина брони. Двигатель мощностью 162 л.с. Боевая масса 10,9 т. Изготовлено 80 единиц.
Танки Strv m/38 поступили на вооружение в 1939 г. одновременно с танкеткой Strv m/37 и в те же пехотные полки. Боевые машины семейства L-60, вместе с лицензионными чехословацкими Strv m/41, в последующие годы составляли основу танковых частей шведской армии и эксплуатировались до середины 1950-х гг. Несколько танков было продано Доминиканской Республике, где они прослужили до середины 1960-х.
БОЕВАЯ МАССА, т: 9,5.
ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4900. ширина – 2110. высота – 2080, клиренс – 350.
ВООРУЖЕНИЕ: 1 пушка Bofors калибра 37 мм, 2 пулемета т/39 калибра 8 мм.
ПРИБОРЫ ПРИЦЕЛИ8АНИЯ: перископический прицел .
БРОНИРОВАНИЕ, мм: макс. 24.
ДВИГАТЕЛЬ: Scanra-Vabis, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 142 л.С. (104,5 кВт).
ТРАНСМИССИЯ: главный фрикцион сухого трения, планетарная пятискоростная коробка передач, блокируемый дифференциал, бортозые фрикционы.
ХОДОВАЯ ЧАСТЬ: четыре сдвоенных обрезиненных опорных катка на борт, два поддерживающих катка, ведущее колесо переднего расположения; подвеска – индивидуальная торсионная.
СКОРОСТЬ МАКС, км/ч: 48. ЗАПАС ХОДА, км: 220.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 40; высота стенки, м – 0,61; ширина рва, м -1,68; глубина брода, м – 0,7.
СРЕДСТВА СВЯЗИ: радиостанция TeSefunken.
Легкий танк Strv m/41
Разработан
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
m/41 SI – по конструкции и компоновке практически идентичен танку LT vz. 38 (Pz.Kpfw. 38(t)). Использованы вооружение и силовая установка шведского производства. Несколько изменена форма ниши башни, в которой размещена радиостанция. Изготовлено 116 единиц

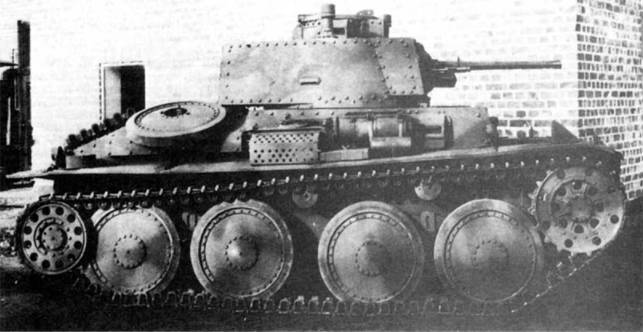

Легкий танк m/41SI (слева и вверху)

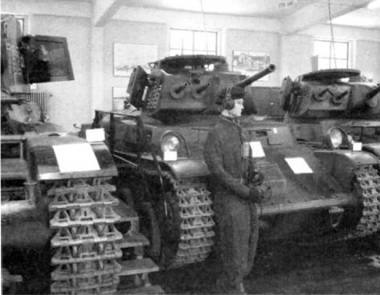

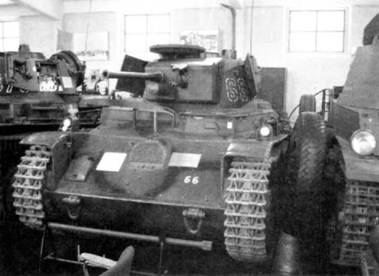

Легкий танк m/41 Sil (в центре). Хорошо видны блоки дымовых гранатометов, установленные по бортам башни. Танк m/41 SI в шведском танковом музее (нижний снимок)
m/41 Sil – двигатель Scania-Vabis L- 603-2 мощностью 160 л,с., удлиненный корпус, наклонные борта башни. Габаритные размеры: 4600x2140x2350 мм. Боевая масса 11 т. Запас хода 230 км. Из готовлено 104 единицы.
Танки Strv m/41 SI поступили на вооружение 3-го танкового полка, развернутого в 1943 г. в 10-ю бригаду. 104 танка второй серии получил 4-й танковый полк.
Чехословацкие лицензионные танки эксплуатировались до 1957 г., после чего были выведены в резерв. В 1960 – 1963 гг. шасси боевых машин послужило базой при изготовлении бронетранспортеров Pbv 301, которые в свою очередь находились на вооружении шведской армии до середины 1970-х гг. Демонтированные танковые башни по сей день используются в качестве огневых точек в системе шведской береговой и аэродромной обороны.
БОЕВАЯ МАССА, т: 10,5.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4540, ширина – 2140, высота – 2350, клиренс – 400. ВООРУЖЕНИЕ: 1 пушка Bofors Stvr-K m/38 калибра 37 мм, 2 пулемета KsP m/39 калибра 8 мм.
БОЕКОМПЯЕКТЮО выстрелов, 4000 патронов,
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.
БРОНИРОВАНИЕ, мм: 8…50.
ДВИГАТЕЛЬ: Scania-Vabis 1664/13, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 145 л.с. (107,2 кВт) при 2300 об/мин, рабочий объем 7750 см^3.
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная планетарная коробка передач Praga- Wilson, бортовые фрикционы, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, подвешенных попарно на листовых полуэллиптических рессорах, три поддерживающих кзтка, ведущее колесо переднего расположения, направляющее колесо.
СКОРОСТЬ МАКС, км/ч: 43.
ЗАПАС ХОДА, км: 180.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ; угол подъема, град. – 45; ширина рва, м – 1,8; высота стенки, м – 0,8; глубина брода, м – 0,8.
