ХОДОВАЯ ЧАСТЬ: четыре сплошных опорных катка на борт, два поддерживающих катка, ведущее колесо переднего расположения (зацепление цевочное), направляющее колесо опущено на землю; подвеска типа Хара; гусеница мелкозвенчатая, с открытым шарниром и одним гребнем шириной 200 мм. шаг трака 76 мм.
СКОРОСТЬ МАКС., км/ч: 40.
ЗАПАС ХОДА, км: 250.
СРЕДСТВА СВЯЗИ: отсутствуют.
Кай Сенша (легкий танк) 2592

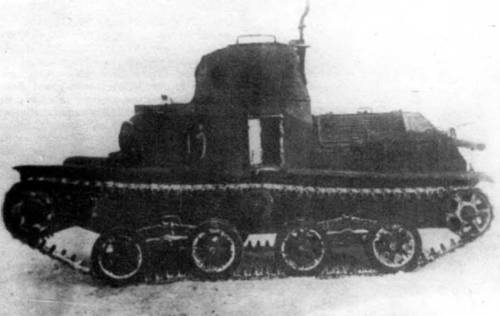

В 1931 г. был построен прототип так называемой "кавалерийской боевой машины". По массе она находилась на границе между легкими и малыми
КОНСТРУКЦИЯ И МОДИФИКАЦИИ

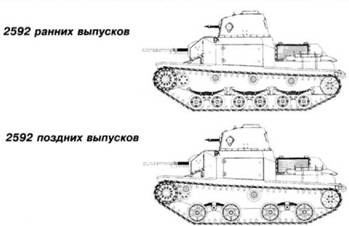

Компоновка с кормовым расположением двигателя, и передним – трансмиссии. Отделение управления совмещено с боевым. Корпус и башня – смешанной, клепано-сварной конструкции. Вооружение размещено в два яруса – 6,5-мм пулемет в башне, 6,5-мм или 13-мм пулемет в лобовом листе корпуса справа. К башне на особой стойке-вертлюге мог крепиться 6,5-мм зенитный пулемет. С 1937 г. на части танков вместо пулемета е корпусе установили 20-мм автоматическую пушку. Некоторые машины оснащались радиостанцией – на корпусе крепилась рамочная антенна. Машины поздних выпусков получили новую ходовую часть: четыре опорных катка большого диаметра на борт, сблокированные попарно в двух тележках, подвешенных на полуэллиптических рессорах.
Компоновку легкого танка 2592 выбрали, по-видимому, не без влияния английского "Виккерса 6-тонного", который привозили в Японию для демонстрации. Такая компоновка стала основной в японском танкостроении до конца Второй мировой войны.
Легкие танки 2592 использовались в боевых действиях главным образом в Китае и Маньчжурии.

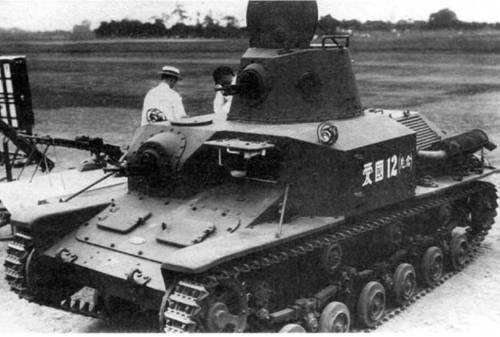

Легкие танки 2592 на параде(вверху) и на выставке вооружения в Токио (слева)
< image l:href="#" />Легкие танки 2592, вооруженные 6,5-мм пулеметами

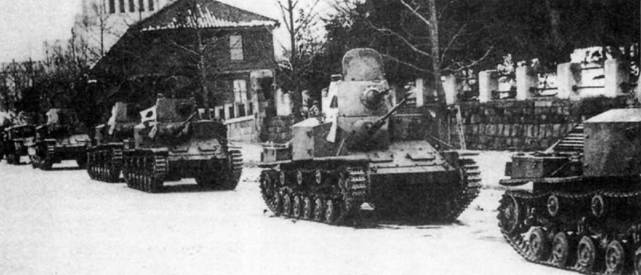

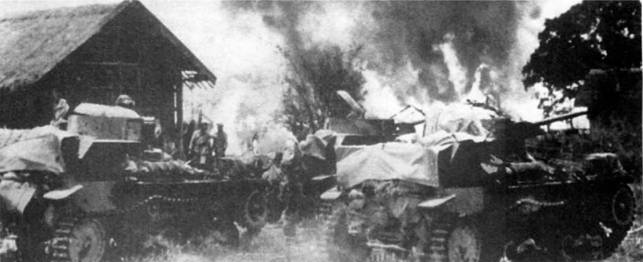

Легкие танки 2592 на маневрах

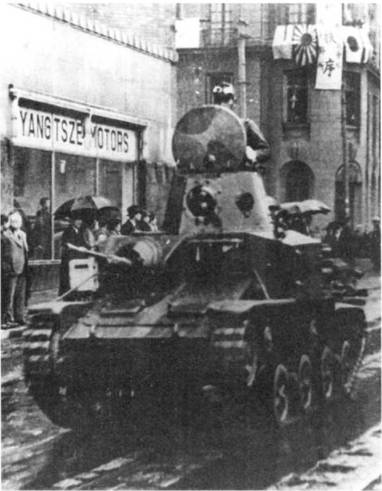

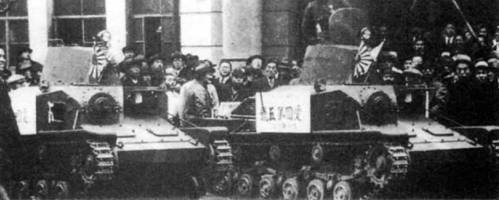

Легкий танк 2592 на улице японского города
Трофейный легкий танк 2592 поздних выпусков с новой ходовой частью во время испытаний на НИБ ТПолигоне в Кубинке
БОЕВАЯ МАССА, т: 3,5. ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 3940, ширина – 1620, высота – 1830, клиренс – 280.
ВООРУЖЕНИЕ: 2 пулемета Тип 91 калибра 6,5 мм.
БОЕКОМПЛЕКТ: 3300 патронов.
БРОНИРОВАНИЕ, мм: корпус – 6, башня – 6.
ДВИГАТЕЛЬ: "Мицубиси", 6-цилиндровый, карбюраторный, воздушного охлаждения; мощность 45 л.с. (32,8 кВт) при 1600 об/мин.
МЕХАНИЗМ ПОВОРОТА: бортовые фрикционы.
ХОДОВАЯ ЧАСТЬ: шесть сдвоенных опорных катков на борт, сблокированных по два на балансирах, три поддерживающих катка, ведущее колесо переднего расположения (зацепление цевочное); подвеска – блокированная, на полуэллиптических рессорах; гусеница мелкозвенчатая, с одним гребнем, шириной 190 – 210
СКОРОСТЬ МАКС , км/ч: 40.
ЗАПАС ХОДА, км: 100
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30, ширина рва, м – 1,6. глубина брода, м – 0,8.
СРЕДСТВА СВЯЗИ: отсутствуют.
Кай Сенша 2595 "Ха-го"

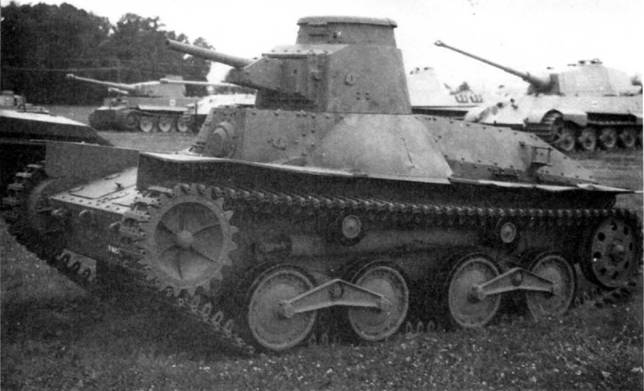

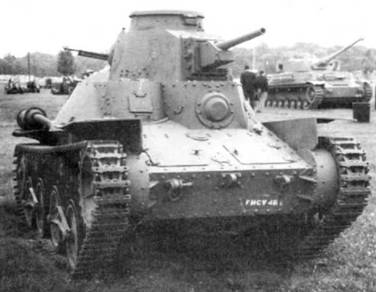

Легкий танк 2595 "Ха-го" в экспозиции военного музея на Абердинском полигоне в США (вверху и внизу)
Легкий танк, созданный по тактико-техническим требованиям, разработанным на основе опыта эксплуатации первых японских малых танков.
Прототип изготовлен арсеналом в Сагами и фирмой "Мицубиси Дзукогио" в 1934 г. Серийное производство осуществлялось фирмами "Мицубиси Дзукогио", "Ниигата Тэкошо", "Кобе Сейкошо", "Дова Джибоша" и государственным арсеналом Кокура ("Кокура Рикугун Зохейшо"). С 1934 по 1942 г. изготовлено 1161 единиц.
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
2595 "Ха-го" – базовый и основной серийный вариант. Корпус – из катаных броневых листов на каркасе с помощью болтов и заклепок, Объем подбашенной коробки увеличен за счет надгусеничных ниш. Башня – цилиндрическая, клепано-сварная с командирской башенкой. Для защиты экипажа от осколков брони и во избежании травм от ударов с внутренней стороны корпуса крепился асбестовый "подбой". В башне устанавливалась 37-мм пушка и отдельно от нее пулемет, справа сзади в башне. В корпусе, в передней рубке располагался курсовой пулемет в шаровой установке.
Тип 3 "Ке-ри" – башня от среднего танка "Чи-ха" с 57-мм орудием "Тип 97" (длина ствола 18,5 калибра). В задней стенке башни размещался пулемет в шаровой опоре. "Ке-ри" оснащали радиостанцией со штыревой антенной. В 1943 г. выпущена небольшая серия.
Тип 4 "Ке-ну" – 47-мм пушка, заимствованная у среднего танка "Шинхото Чи-ха".

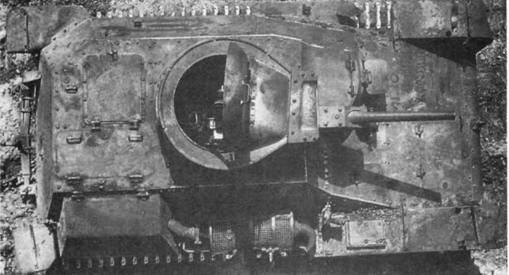

Трофейный танк "Ха-го" после испытаний обстрелом на Абердинском полигоне, 1945 г. На фото в центре хорошо видна характерна я форма кормовой части башни
37-мм пушка Тип 94. Фото из отчета Абердинского полигона, 1945 г.

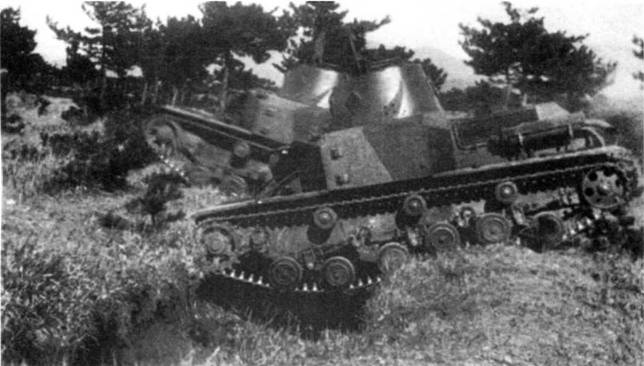

Легкий танк "Ха-го" на маневрах
Установка пушки защищена 30-мм щитом, укрепленным на лобовой части башни.
В 1935 г. новые танки в составе отряда смешанной механизированной бригады приняли участие в учениях на территории оккупированной Маньчжурии – в районе Большого Хингана. В результате появилась "маньчжурская" модификация танка с усиленной ходовой частью: на треугольных балансирах между опорными катками поместили дополнительные каточки, слегка приподнятые над опорной поверхностью. Каточек принимал на себя часть нагрузки и смягчал удары.
