СКОРОСТЬ МАКС., км/ч: 48.
ЗАПАС ХОДА, км: 160.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 35. высота стенки, м – 0,61, ширина рва, м – 1,83, глубина брода, м – 0,91.
СРЕДСТВА СВЯЗИ: радиостанция SCR-508, – 528 или -538.
Light Tank M22 Locust

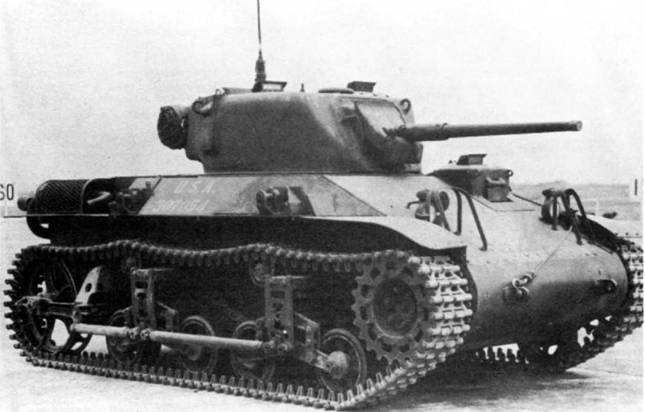

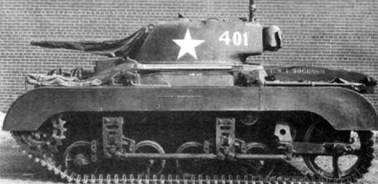

Легкий авиадесантный танк M22 Locust (на фото вверху и внизу)
Авиадесантный
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
Корпус сварной, двухместная башня – литая, цилиндрической формы, с кормовой нишей, в которой размещалась радиостанция. По бортам корпуса имелись узлы крепления к наружной подвеске самолета. Вооружение, силовая передача и ходовая часть танка были почти аналогичны соответствующим агрегатам легкого ганка МЗ.
В ходе Второй мировой войны М22 не использовался американской армией по прямому назначению. ВВС США не располагали самолетом для его транспортировки в собранном виде. "Локаст" можно было перевозить только на самолете С-54 Skymaster. При этом корпус танка подве
шивался под фюзеляжем, а башня грузилась в самолет.
Первое участие в бою "локасты" приняли 25 марта 1945 г. в ходе операции по форсированию Рейна, Они входили в состав 6-й английской воздушно-десантной дивизии. Для перевозки танка по воздуху англичане, получившие 260 боевых машин этого типа, использовали грузовой планер. В последующем часть танков англичане передали бельгийской армии, откуда М22 попали в Египет, где состояли на вооружении вплоть до 1956 г.

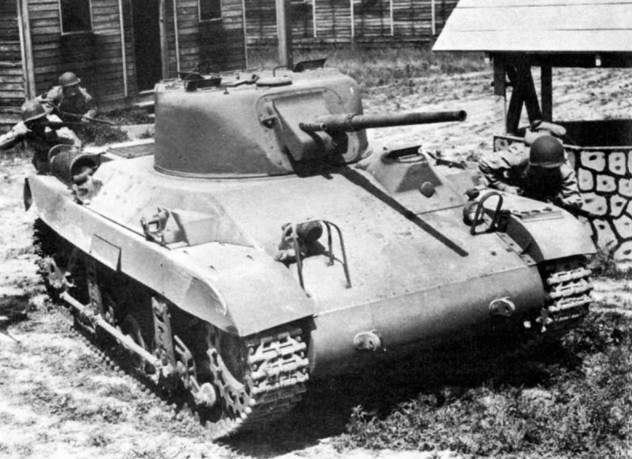

Легкий танк М22 во врем я тактических занятий на Абердинском полигоне. 1944 г.
БОЕВАЯ МАССА, т: 7,445.
ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 3937, ширина – 2159, высота -1854.
ВООРУЖЕНИЕ: 1 пушка Мб калибра 37 мм, 1 пулемет Browning М1919А4 калибра 7,52 мм.
БОЕКОМПЛЕКТ: 50 артвыстрелов, 2500 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М46, перископический прицел М8.
БРОНИРОВАНИЕ, мм: лоб корпуса – 13, борт – 10…13, корма – 13, крыша – 13. днище – 10, башня -10…25,
ДВИГАТЕЛЬ: Lycoming 0-435Т. 6-цилиндровый горизонтально-оппозитный, карбюраторный, воздушного охлаждений, мощность 162 л.с. (119 кВт) при 2800 об/мин.
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, четырехскоростная коробка передач с синхронизатором, дифференциал, бортовые передачи; тормоза ленточные.
ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами (зацепление цевочное); каждая тележка подвешена на двух вертикальных буферных пружинах; в каждой гусенице 106 траков шириной гусеницы 286 мм, шаг трака 76 мм.
СКОРОСТЬ МАКС., км/ч: 56.
ЗАПАС ХОДА, км: 180.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 26, высота стенки, м – 0,46, ширина рва, м -1,67, глубина брода, м – 0,92.
СРЕДСТВА СВЯЗИ: радиостанция SCR-508.
Light Tank M24 General Chaffee
Разрабатывался с учетом опыта мирового танкостроения, накопленного за годы Второй мировой войны. Во внешнем облике танка, резко отличавшемся
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
Корпус и башня сварные, броневые листы, примерно такой же толщины, как у танков серии М5, располагались под значительно большими углами наклона к вертикали. Силовая установка размещалась в кормовой части танка, а механизм поворота и бортовые передачи – в носовой. 75-мм пушка (модернизированный вариант авиационного орудия, использовавшегося на самолете B-25G Mitchell) снабжалась стабилизатором в вертикальной плоскости типа "Вестингауз". Силовая установка и трансмиссия были заимствованы у легкого танка М5, а подвеска у самоходного орудия М18. Особенностью М24 является наличие дублированных приводов управления танком у пулеметчика (он же – помощник механика-водителя). В боевом отделении находилось дополнительное (пятое) сиденье для командира подразделения.

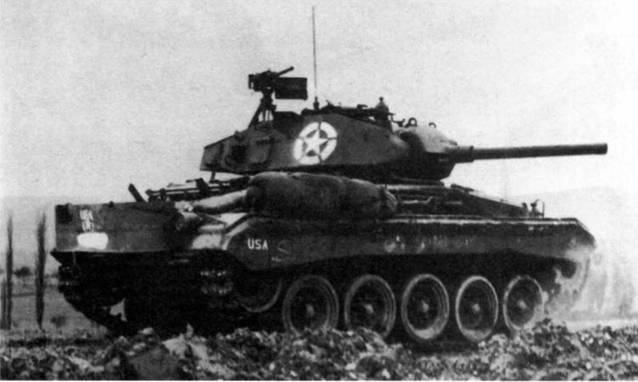

Легкий танк М24 (вверху и внизу). Американские войска в Европе получили эти танки зимой 1944 – /945 гг.

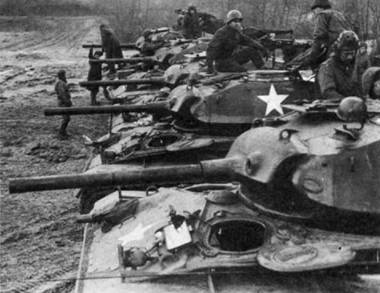

Легкий танк М24 из 740-го танкового батальона 82-й воздушно-десантной дивизии. Новые танки эта часть получила зимой 1945 г. после "Битвы за выступ" (сражение в Арденнах)

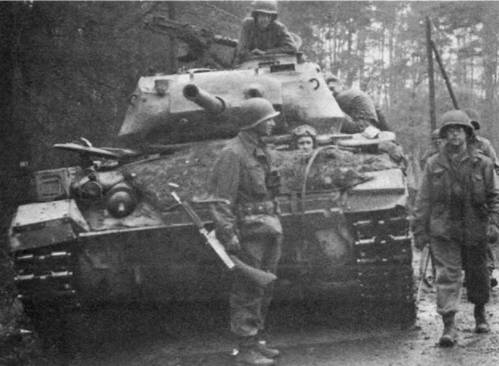

Легкий танк М24 и пехота в окрестностях Хаультхаузена. Германия, март 1945 г.
Легкий танк М24 в боевом охранении. Бельгия, январь 1945 г.

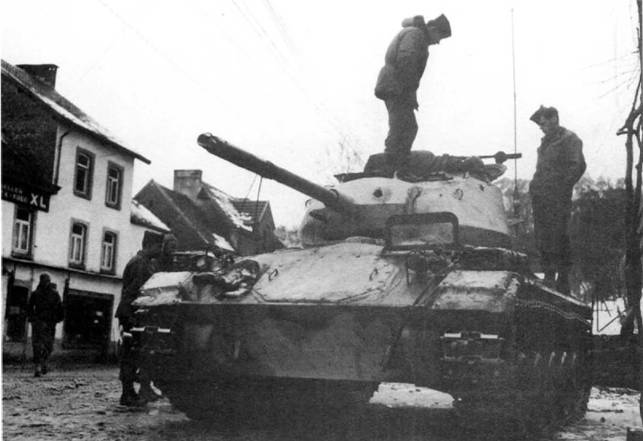

Выкрашенный в зимний камуфляж танк М24 18-го кавалерийского разведывательного эскадрона 14-й кавалерийской группы. Бельгия, февраль 1945 г.
С лета 1944 г. танки М24 начали поступать в войска и интенсивно вытеснять из боевых частей устаревшие "стюарты". Боевой дебют М24 состоялся в декабре 1944 г. в составе 740-го танкового батальона 82-й воздушно-десантной дивизии, во время отражения германского наступления в Арденнах. Эти бои подтвердили, что ни по вооружению, ни по бронированию "Чаффи" не может тягаться с немецкими средними танками. И хотя на боевой счет новых американских машин и записали несколько подбитых "пантер" и даже "тигров", эти удачи можно отнести к случайностям. Тем не менее М24 довольно интенсивно использовались американцами и англичанами (последние получили из США около 300 машин этого типа) вплоть до конца войны.
В качестве авиадесантного "Чаффи" предполагалось использовать так же, как М22, то есть перевозя башню от него внутри самолета С-54, а все остальное на наружной подвеске. Только появление транспортного самолета С-82 грузоподъемностью 10 т позволило перевозить танк без башни внутри фюзеляжа. Из-за сложности транспортировки М24 не нашел широкого применения в воздушно- десантных войсках армии США.
Танк послужил базой для создания нескольких образцов самоходно-артиллерийских установок.
