Клепаные корпус и башня, последняя – шестигранной формы Главное вооружение – спаренная установка 37-мм пушек с длиной ствола в 44 калибра. Ходовая часть подобна примененной на легком ганке CTMS-1 ТВ 1 – четыре опорных и два поддерживающих катка на сторону.
Так называемый голландский заказ предусматривал изготовление 200 танков MTLS-1G14 к началу 1943 г. Однако, уже в июне 1942 г. его сократили до 185, а затем – до 125 единиц. В счет сокращенных машин голландцы должны были получить запасные части, о которых забыли при подписании контракта.
Последний, 125-й танк, был изготовлен 4 марта 1942 г. Принять участие в боевых действиях
Поскольку эти танки совершенно не соответствовали стандартам армии США и получили невысокую оценку специалистов Абердинского полигона, было решено их уничтожить. Однако, выполнение этого решения в мае 1943 г. приостановили на б месяцев, с тем, чтобы' попытаться предложить MTLS-1G14 союзникам по программе ленд-лиза. Но все попытки такого рода потерпели крах. В 1944 г. все оставшиеся у американцев 105 танков этого типа были разделаны на металл.

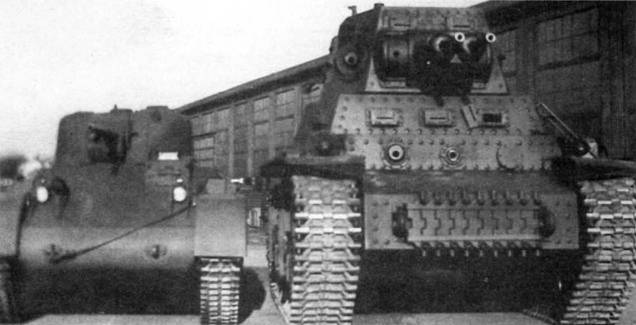

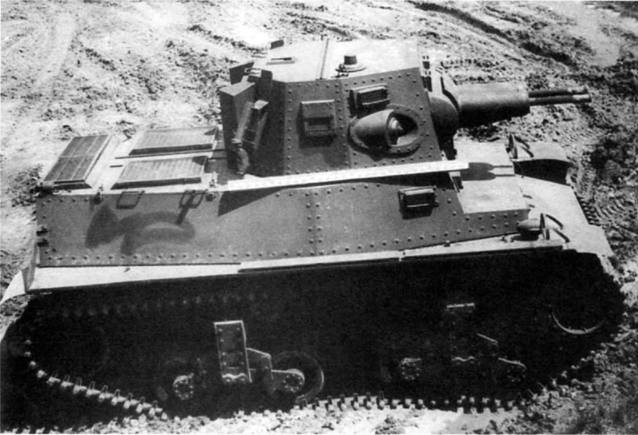

Средний танк MTLS-1G14 одной из частей голландской армии в Суринаме (вверху). Танки фирмы Marmon-Herrington: легкий М22 и средний MTLS- 1G14 (внизу)
БОЕВАЯ МАССА, т: 16,308.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4572, ширина – 2642, высота – 2565, клиренс – 457.
ВООРУЖЕНИЕ: 2 пушки фирмы American Armament Corporation калибра 37 мм, 6 пулеметов Browning М1919А4 калибра 7,62 мм.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.
БРОНИРОВАНИЕ, мм: лоб корпуса – 38,1, борт и корма – 25,4, крыша и днище – 12,7, башня – 12,7 – 38,1.
ДВИГАТЕЛЬ: Hercules НХЕ, 6-цилиндровый, карбюраторный, воздушного охлаждения; мощность 240 л.с. (175,2 кВт) при 2300 об/мин.
ТРАНСМИССИЯ: главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач.
ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска на вертикальных буферных пружинах.
СКОРОСТЬ МАКС., км/ч: 42.
СРЕДСТВА СВЯЗИ: отсутствуют.
Medium Tank M3 General Lee

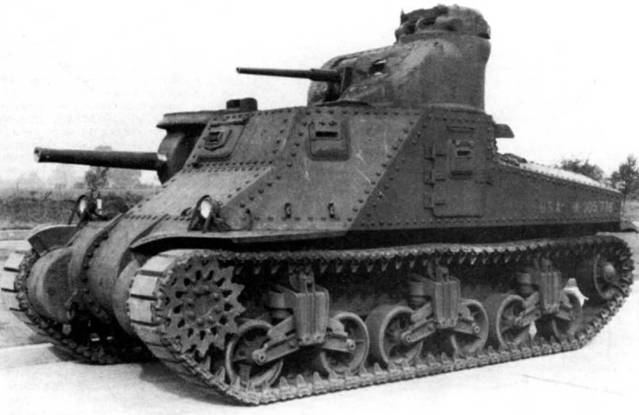

Средний танк МЗ раннего выпуска с короткоствольной 75-мм пушкой. Абердинский
Создан на основе среднего танка М2 с использованием практически всех узлов и агрегатов силовой установки, трансмиссии и ходовой части последнего. Разрабатывался с учетом опыта боевых действий германских танковых войск в Европе и в первую очередь как альтернатива Pz.IV. Конструктивно далекий от совершенства (для начала 1940-х годов многоярусное расположение вооружения было абсолютно архаичным), тем не менее представлял собой важный этап в развитии танкостроения в США, став первым американским танком, вооруженным 75-мм пушкой. Выпускался фирмами: American Locomotive Company, Detroit Tank Arsenal (Chrysler), Pressed Steel Car Company, Pullnnan Standard Car Company и Baldwin Locomotive Works. С июня 1941 по декабрь 1942 г. изготовлено 6258 танков.
КОНСТРУКЦИЯ И МОДИФИКАЦИИ
М3 – первый и самый массовый вариант. Корпус клепаный, пушечная башня и пулеметная башенка – литые. Часть танков оснащалась стабилизаторами наведения пушек в вертикальной плоскости и дизельными двигателями Guiberson Т-1400- 2. Машины, выпускавшиеся для Великобритании (Grant I), имели только одну литую башню увеличенного размера. Изготовлено 4924 единицы (включая Grant I).
М3А1 – М3 с литым корпусом. Посадочные люки в бортах – овальной формы. Изготовлено 300 единиц.
М3А2 – М3 со сварным корпусом. Изготовлено 12 единиц.
М3АЗ – М3А2 с дизельной силовой установкой General Motors 6046 G-71 мощностью 375 л.с. Боевая масса 28,602 т. На части машин посадочный люк в левом борту корпуса был заварен. Изготовлено 322 единицы.
М3А4 – двигатель Chrysler А57 Multibank мощностью 370 л.с. Длина клепаного корпуса увеличена до 6147 мм. Ликвидированы ящики для амуниции на корме корпуса и дверь в левом борту. Длина гусеницы увеличена до 83 траков. Улучшена конструкция тележек подвески. Боевая масса 29,056 т. Изготовлено 109 единиц.
М3А5 – М3 с дизелем General Motors 6046 G-71. Левый бортовой люк заварен. Изготовлено 591 единица.
Средний танк М3с (М3 позднего выпуска с длинноствольной 75-мм пушкой) на улице освобожденной Вязьмы. Западный фронт, 13 марта 1943 г.
Парадоксально, но факт: средние танки типа М3 меньше всего воевали в армии США. Большинство выпущенных машин было отправлено в Великобританию (2877), в СССР (1386) и в другие страны (100). В итоге в американские войска поступило только 1895 танков.
До конца марта 1942 г. на американских заводах было изготовлено 666 средних танков "Грант I", значительную часть которых сразу отправили в Египет. На британских тыловых ремонтных базах в Тэль-эль- Кэбире и Эль-Абассии танки получили ящики ЗИП английского образца, радиостанции №19, маскировочные сети и крылья специальной формы, уменьшавшие облако песчаной пыли от гусениц. Кроме того, боевые машины перекрасили в пустынный камуфляж. Здесь же американские инструкторы обучали английские экипажи.
