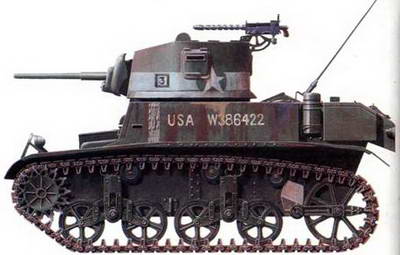

Модификация М3А1 («Стюарт III» и «Стюарт IV» с бензиновым или дизельным двигателем) отличалась ги- ростабилизированной пушкой и силовым приводом поворота башни, а М3А3 («Стюарт-V») имела увеличенный объем отделения механика-водителя и усиленную броневую защиту. Поскольку 37-мм пушка оказалась откровенно слаба для боя, с 1944 года некоторые М3 были переоборудованы в разведывательные и команд- но-штабные (с танков были сняты башни), другие переданы Красной Армии. В модификации М3А5 были установлены два двигателя «Кадиллак». В Великобритании их называли «Стюарт V», впрочем, как и более позднюю модель М5А1, которая отличалась усовершенствованной башней с характерным удлинением ее задней части, где разместили радиостанцию.
Танки

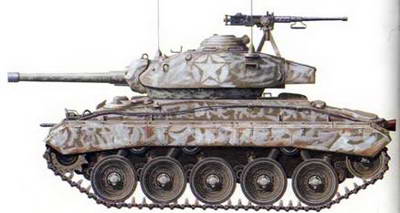

Легкий танк М24 «Чаффи»
Танк М24, вооруженный пушкой калибра 75 мм, стал поступать в войска в конце 1944 года. После войны на его базе было создано семейство новых бронированных машин.
К 1942 году стало окончательно ясно, что время 37-мм танковой пушки в качестве основного вооружения безвозвратно прошло, из войск поступали заявки на легкий танк, вооруженный орудием калибра 75 мм. Попытки установить его на М5 оказались неудачными и фирма «Кадиллак» приступила к созданию новой машины. Прототип был изготовлен к концу 1943 года. В нем была применена та же компоновочная схема, что и в М5, оставили и прежние два двигателя. Основные изменения коснулись башни и вооружения. В башне установили пушку требуемого калибра - 75 мм. Первоначально это было французское полевое орудие, которое пытались приспособить не только к танкам, но и (облегченный вариант) к бомбардировщикам В-25. Танковая пушка получила индекс Т13Е1.
Прототип нового легкого танка получил обозначение Т24, но в серийное производство он был запущен как М24, позднее за ним закрепилось имя «Чаффи». В войска новые машины стали поступать лишь к концу 1944 года, поэтому «Чаффи» не довелось проявить себя в полной мере. Эти танки участвовали лишь в нескольких операциях, проведенных в Европе в 1945 году. Однако усилия конструкторов не пропали даром - М24 стал базой, на основе которой было создано многочисленное семейство бронированных машин различного назначения. На шасси М24 были созданы самоходные артиллерийские установки, в том числе зенитные, и другие машины. Надо признать, что с окончанием войны интерес к бронетанковой технике угас и танки М24 вновь оказались в центре внимания только с началом войны в Корее в 1950-х годах.
Танк М24 имел довольно мощное по тем временам вооружение, а толщина брони составляла от 12 до 37 мм. Сравнительно небольшая масса при неплохой мощности силовой установки позволяла обеспечить высокую маневренность машины. К удивлению многих, экипаж этого легкого танка состоял из пяти человек (командир, наводчик, заряжающий, стрелок-радист и механик-водитель).
Помимо пушки танк был вооружен тремя 7,62-мм пулеметами - спаренным, курсовым и турельным. Устанавливались также дымовые гранатометы калибра 51 мм. Для танка, который выполнял в основном разведывательные задачи, это было довольно мощное вооружение. Как бы там ни было, это было лучшее, что могла предложить американская танкостроительная промышленность в те времена.
После войны танки М24 поступили на вооружение армий ряда государств, которые вскоре столкнулись с серьезными проблемами, связанными с необходимостью замены силовой установки и установки систем управления огнем.

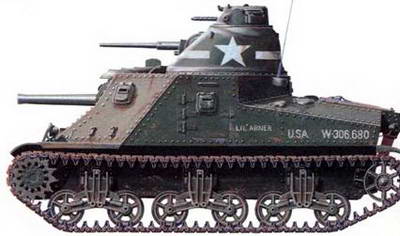

Средний танк М3
Конструкция танка М3 была разработана в спешке, однако 75-мм пушка на первых порах обеспечила союзникам возможность на равных
Тактика действий немецких войск, вторгшихся во Францию в 1940 году, внимательно изучалась американскими военными экспертами. Они сделали вывод, что танки нового поколения должны иметь в качестве основного вооружения орудие калибром не менее 75 мм. Вывод оказался обескураживающим, поскольку подготовленный к производству новейший американский танк был вооружен 37-мм пушкой, то есть устарел до поступления в войска.
В США нашли простое и быстрое решение этой проблемы - они установили на прототип пушку калибра 75 мм - усовершенствованную версию французского полевого орудия,которая могла применять новые боеприпасы, в том числе бронебойные. Башня прототипа, уже получившего обозначение средний танк М2, но которому не суждено было поступить в производство, не могла вместить мощное орудие, и пушку разместили в корпусе танка, впереди справа. При этом башню с 37-мм пушкой оставили без изменений.
Помимо двух орудий танк был вооружен четырьмя 7,62-мм пулеметами - один в верхней башенке, спаренный с 37-мм пушкой в башне и два курсовых в передней части корпуса.
Полученную конструкцию назвали средний танк М3. Его производство развернули на заводе, где раньше все было подготовлено к выпуску М2. Вскоре в США прибыла с ознакомительной поездкой британская военная делегация, которая проявила к новой модели повышенный интерес - необходимо было восполнить потери в технике, которые английская армия понесла во Франции. Английские эксперты изъявили желание приобрести такие машины, но попросили убрать верхнюю башенку с пулеметом и удлинить кормовую часть башни, чтобы установить там радиостанцию. Доработанные в соответствии с пожеланиями танки стали поступать в Великобританию, где им присвоили обозначение «Генерал Грант I», или просто «Грант I». Боевое крещение они получили в ливийской пустыне в районе Газали в мае 1942 года. Для немецкого Африканского корпуса появление этих танков явилось полной неожиданностью, и они оказались весьма эффективными на поле боя, имея довольно мощное вооружение и броневую защиту толщиной от 12 до 50 мм.
Позднее в британские войска стали поступать и немо- дифицированные танки М3, которым дали обозначение «Генерал Ли I», а также последующие модели - М3А1 с усиленным бронированием («Ли II»), М3А3 («Ли IV») с двумя дизельными двигателями мощностью 280 кВт (375 л.с.), М3А4 («Ли V») с многотопливным двигателем А-57 фирмы «Крайслер» мощностью 276 кВт (370 л.с.), а также М3А5 с клепаным корпусом. К концу 1942 года, когда производство М3 было прекращено, было выпущено 6258 танков всех модификаций, которые участвовали в боях на разных театрах военных действий. Немало таких танков поступило на вооружение Красной Армии по программе «ленд-лиз». Танки М3 оказались достаточно надежными, однако орудие калибра 37 мм было явно маломощным. Другим недостатком стал высокий силуэт, который позволял экипажу относительно комфортно чувствовать себя на марше, однако в бою танк быстро обнаруживал себя и привлекал огонь огневых средств противника. Эти конструктивные недочеты объясняются тем, что на стадии проектирования вопросов было больше, чем ответов, а войска требовали танков как можно быстрее. Многие технические решения, примененные в подвеске и силовой установке, впоследствии получили развитие и были применены на машинах следующего поколения. Главная заслуга М3 состоит в том, что на его примере американская промышленность продемонстрировала способность в кратчайшие сроки разработать новую модель и наладить ее массовый выпуск.
С началом производства М4 танки М3 стали постепенно снимать с вооружения или переоборудовать в специальные машины, например БРЭМ. Однако на Дальнем Востоке танки «Грант» и «Ли» принимали участие в боевых действиях и в 1945 году.
Британский вариант М3 «Генерал Грант» имел удлиненную сзади башню, где установили радиостанцию, а также более низкий силуэт, поскольку сняли башенку с пулеметом.
