В сравнении с другими современными ОБТ танк «Меркава» Mk 1 имеет небольшую максимальную скорость и малую удельную мощность. Однако не стоит забывать, что Израиль имеет наибольший боевой опыт среди всех стран мира в период после 1945 года, и этот танк разработан на основе этого опыта и с учетом условий ближневосточного ТВД, который разительно отличается от Европы. При создании танка израильские конструкторы главное внимание уделили защите экипажа, поскольку для страны с населением немногим более пяти миллионов человек каждый подготовленный экипаж и даже каждый танкист представляет особую ценность и нуждается в повышенном внимании. В 1982 году появилась модификация Mk 2 с усиленным бронированием башни, модифицированным 60-мм минометом, установленным на башне, усовершенствованной системой управления огнем «Матадор-2», навесным бронированием корпуса и модернизированной трансмиссией. Запас хода по сравнению
Экипажу и важнейшим узлам и агрегатам танка «Меркава» обеспечена высокая степень защиты. Для самообороны используется 60-мм миномет, который весьма эффективен на малых дистанциях и позволяет экономить боекомплект пушки.

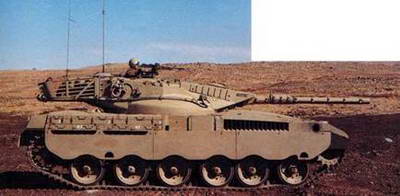

Справа. Первые серийные танки «Меркава» поступили на вооружение 7-й танковой бригады в 1979 году. Первое боевое применение состоялось в 1982-м в Ливане.
Внизу. В отсутствие официальных данных эксперты полагают, что к 2002 году в Израиле было произведено более 1000 танков «Меркава» всех модификаций, включая новейшую версию Mk 4.
Основной боевой танк «тип 74»

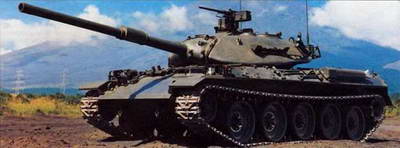

Танк «тип 74» был принят на вооружение в 1976 году. Особенностью конструкции является гидропневматическая подвеска, позволяющая изменять не только клиренс, но и положение танка.
Танк «тип 74» был создан компанией «Мицубиси» по заказу командования сухопутных войск Сил самообороны Японии. Его прототип STB был разработан в 1969 году, а серийное производство началось в 1975-м. Выпуск продолжался до середины 1980-х годов, всего было построено 873 танка этого типа. В качестве основного вооружения применили английскую 105-мм стабилизированную пушку L7A1 (боекомплект 55 выстрелов), дополнительного - 7,62-мм спаренный пулемет (4500 патронов) и 12,7-м зенитный (660 патронов). По бортам башни установили по три дымовых гранатомета. Система управления огнем включает баллистический вычислитель и лазерный дальномер, что значительно повышает вероятность поражения цели первым выстрелом. У меха ни ка-водителя имеются ИК-приборы ночного видения. На некоторых танках установили слева от маски пушки комбинированный прожектор для подсветки целей.
Танк «тип 74» имеет гидропневматическую подвеску, которая позволяет изменять клиренс от 0,2 до 0,65 м и регулировать продольный и поперечный наклон машины. Благодаря такой подвеске сектор наведения орудия по вертикали увеличен с обычных 16° (от -6,5° до + 9,5°) до 27,5° (от -12,5° до +15°). Такая конструкция существенно расширяет возможности ведения огня из-за укрытия.
В связи с законодательными ограничениями на экспорт танки «тип 74», как и другое вооружение и боевая техника, поставлялись только в Силы самообороны Японии. На шасси танка были созданы БРЭМ «тип 78» с навесным гидравлическим бульдозерным оборудованием в передней части корпуса и гидравлическим краном со стрелой по правому борту, а также самоходная зенитная установка «тип 87» с новой башней, в которой, помимо рабочих мест для двух членов экипажа, установили две 35-мм пушки KDA фирмы «Эрли- кон», РЯС разведки и сопровождения воздушных целей и систему управления огнем с лазерным дальномером. К 1999 году в войска было поставлено 45 таких ЗСУ.
Основные боевые танки Pz 61 и Pz 68

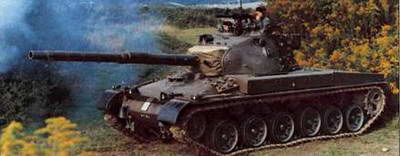

Швейцарский ОБТ Pz 68 был вооружен английской 105-мм пушкой 17 с термоизоляционным кожухом ствола. Впоследствии в Швейцарии наладили лицензионный выпуск германских танков «Леопард-2».
Федеральная
За моделью Pz 61 последовала Pz 68, в которой вместо 20-мм спаренной пушки установили 7,5-мм пулемет, основное вооружение оснастили системой стабилизации, а также применили широкие гусеничные траки. С1971 по 1974 год было произведено 170 танков Pz 68. В 1977 году выпустили 50 танков модификации Pz 68 mk 2, в 1978-1979 годах - 110 машин Pz 68 Mk 3 с увеличенной башней, а в 1981-1982 годах построили 60 танков последней модификации Pz 68 Mk 4
Танк Pz 68 выполнен по традиционной компоновке с отделением управления в передней части броневого корпуса, боевым отделением в центральной и моторно-трансмиссион- ным в кормовой. В сварной башне справа от казенной части орудия размещались командир и наводчик,справа - заряжающий, который при необходимости также вел стрельбу из зенитного пулемета калибра 7,5 мм. Углы возвышения 105-мм пушки от -10° до +21°. По обеим сторонам башни установили по три дымовых гранатомета, сверху башни смонтировали две пусковые установки «Бофорс» для сигнальных и осветительных ракет.
На шасси Pz 68 разработали БРЭМ Entpannungspanzer 68 с бульдозерным оборудованием и двумя кранами (15-тонный со стрелой и 25-тонный гидравлический, грузоподъемность которого можно было повысить до 75 т), танковый мостоукладчик Bruckenpanzer 68 и учебный танк Panzerzielfahrzeug. Кроме того, были разработаны прототипы ЗСУ с двумя 30-мм пушками и 155-мм САУ, которые в производство не пошли.
Конструкция танков Pz 61 и Pz 68 оказалась далекой от совершенства. В 1979 году по результатам анализа опыта эксплуатации был сделан вывод о наличии примерно 50 конструктивных и производственных недостатков, в том числе довольно серьезных. Так, гусеничные траки быстро изнашивались, топливные баки растрескивались, а пушку при выстреле уводило в сторону.
Основной боевой танк «Леопард-1»

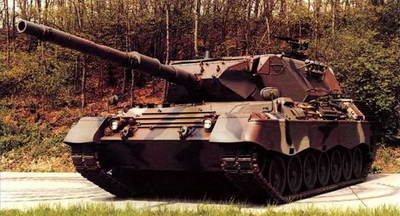

Вверху. Для своего времени «Леопард-1» являлся весьма совершенным ОБТ с надежной броневой защитой и мощной 105-мм нарезной пушкой.
Когда в середине 1950-х годов в ФРГ были сформированы вооруженные силы, на вооружении бундесвера состояли переданные Соединенными Штатами танки М47 и М48, вооруженные орудиями калибра 90 мм. Вскоре было принято решение заменить эти устаревшие машины новым ОБТ с пушкой калибра 105 мм. С этой целью двум группам конструкторов поручили создать прототипы нового танка. В это время во Франции шли работы по созданию танка АМХ-30, который должен был заменить американские М47. Предполагалось, что победитель объявленного тендера станет единым танком для Франции и ФРГ, однако на практике каждая из двух стран пошла своим путем. В Западной Германии отдали предпочтение модели «Леопард-1», в сентябре 1965 года на заводе компании «Краус-Маффей» в Мюнхене был построен первый серийный танк этого типа. Производство продолжалось до 1979 года.
Всего было выпущено 2437 танков четырех основных модификаций - «Леопард-1» А1 (и его вариант А1А1, отличавшийся дополнительным бронированием), «Леопард-1» А2, «Лео- пард-1» A3 (с новой литой башней) и «Леопард-1» А4 (с новой литой башней и новой системой управления огнем). Танки широко поставлялись на экспорт. Так, 90 машин закупила Австралия, 334 - Бельгия, 114 - Канада, 120 - Дания, 468 - Нидерланды, 78 - Норвегия. Италия закупила 200 танков и лицензию на их производство - еще 720 машин были выпущены фирмой «ОТО Ме- лара». В 1982 году фирма «Краус-Маффей» возобновила производство, чтобы удовлетворить заявки из Греции и Турции на поставку соответственно 106 и 77 танков «Леопард-1».
