В каждую обойму укладывались три снаряда. Каждый ящик содержал 14 обойм, таким образом, в двух ящиках насчитывалось 84 снаряда.
Стреляные гильзы убирали обратно в обоймы, а обоймы – в ящики, чтобы не загромождать ими боевое отделение. На танках, выпускавшихся с 1937 г., можно было выбрасывать стреляные гильзы через специальное окно в правом боковом листе боевого отделения, для чего его заслонка открывалась в сторону навесного борта.
На стенках боевого отделения с помощью специальных планок с резиновой прокладкой и клипс крепилось 34 снаряда: на левой стенке – 15, на правой – 19.
На стенках башни, по обе стороны от ниши, вертикально размешалось по семь снарядов, закрепленных так же, как и на стенках корпуса. На танках с конической башней укладка снарядов на ее стенках отсутствовала.
Укладка снарядов в нише цилиндрической башни состояла из двух стальных коробок по 20 снарядов в каждой (5 рядов по 4 шт.). В нише конической башни снаряды укладывались в трех коробках- стеллажах по 12 штук в каждой. На танках выпуска 1937 г., имевших кормовой пулемет, центральный стеллаж отсутствовал.
Таким образом, боекомплект танка без радиостанции состоял из 172 снарядов. У танков с рацией – из 132 снарядов соответственно.
В боекомплект пулеметных патронов входили 38 магазинов – 2394 патрона.
Двигатель и трансмиссия. На танке БТ-7 устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель М-17Т (выпускался по лицензии фирмы BMW). Его мощность при 1550-1650 об./мин. – 400 л.с.; диаметр цилиндра – 160 мм. Ход поршней левой группы цилиндров – 199 мм, правой – 190 мм. Цилиндры были расположены V-образно, под углом 60°. Степень сжатия – 6. Сухая масса двигателя – 550 кг.

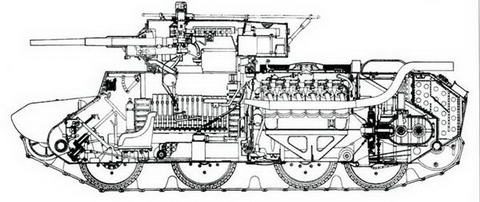

Танк БТ-7. Вид сбоку, 1935 г.
Топливо – авиационный бензин марки Б-70. Емкость бензобаков – 790 л (бортовые баки – 250 л, кормовой – 400 л, дополнительные 4 на крыльях – 140 л).
Подача топлива – принудительная, шестеренчатым насосом 18ПБ-1 или насосом коловратного типа БНК-5Б (БНК-5). Карбюраторов – два, марки К-17Т.
Масляный насос – шестеренчатый. Емкость двух масляных баков – 48-50 л.
Система охлаждения – водяная, принудительная, с помощью центробежного насоса M17. Емкость радиаторов около 100л.
Механическая силовая передача состояла из многодискового главного фрикциона сухого трения (стать по стали), четырехскоростной коробки передач (начиная с зимы 1937 г. на танках устанавливалась трехскоростная КП), двух многодисковых бортовых фрикционов с ленточными тормозами, двух одноступенчатых бортовых передач и двух редукторов привода к ведущим колесам колесного хода.
Приводы управления танком – механические. Для поворота на гусеничном ходу служили два рычага, воздействовавшие на бортовые фрикционы и тормоза; для поворота на колесном ходу – штурвал. При движении на гусеничном ходу штурвал снимался и укладывался
Ходовая частьтанка БТ-7 по своей конструкции первоначально была почти идентична ходовой части танка БТ-5. но со временем подверглась ревизии.
Схема подвески осталась без изменений, однако в ее конструкцию были внесены некоторые улучшения, повышавшие надежность. Например, были усилены пружины подвески ведущих колес колесного хода, на которые приходилось около 30% массы танка.
Электрооборудование. Источники электрической энергии – два параллельно соединенных аккумулятора 6СТ-128 (на танках ранних выпусков 6СТА-У111Б), работавших параллельно с генераторами постоянного тока ДСФ-500, ДСФ- 500ХПЗ или ДСФ-500-Т мощностью 336 Вт (на танках 1-й серии генератор ГА-4561 мощностью 270 Вт).
Потребители электрической энергии – электростартеры CMC (3,5 л.с.) или СТ-61 (4 л.с), мотор- вентилятор, умформер радиопередатчика, телефонные аппараты, приборы звуковой и световой сигнализации, прожекторы, аппаратура внутреннего и внешнего освещения танка.
Средства связи. На танках с цилиндрической башней устанавливалась радиостанция 71-ТК-1 с поручневой антенной, а на танках с конической башней – со штыревой антенной. Для внутренней связи имелось переговорное устройство ТПУ-3, ТСПУ-3 или ТПУ-2. Аппараты переговорного устройства соединялись с помощью переходных колодок (с проводом, длина которого позволяла повернуть башню два раза) или вращающеюся электроконтактного устройства ВКУ-1 или ВКУ-3А.

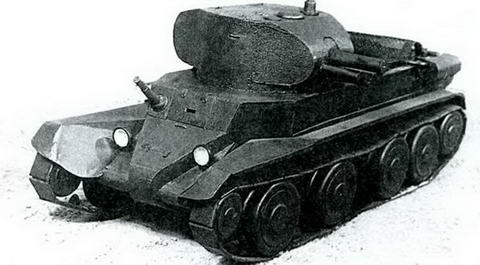

Испытания танка БТ-7 А, 1935 г.
Несмотря на то что БТ-7 в серию пошел с 45-мм пушкой, танк, вооруженный «трехдюймовкой», продолжат владеть умами танкостроителей. В апреле I934 г. одна готовая башня Т-26-4 прибыла на ХПЗ, который уже в течение полугода изучал ее документацию с целью возможной установки на БТ. Такое решение могло устроить всех, ведь унификация была одним из столпов советской военной экономики.
После обсуждения в конструкцию башенного погона были внесены небольшие изменения, усилена крыша, предусмотрена установка кормового пулемета.
Так, летом 1935 г. нач. КБ ГХПЗ писал в ОКМО:
« Тов Гинзбург!
Позвольте доложить о мероприятиях по улучшению конструкции башни 26-4 при ее установке в танк Б-Т…
1. Увеличено пространство внутри башни за счет некоторого увеличения ее внешних габаритов.
2. Усилен башенный погон по типу погона танка БТ- 7.
3. Увеличена толщина листов крыши корпуса, усилены стыки броневых листов наваркой дополнительных
угольников…
4. Применен двухскоростной поворотный механизм по типу поворотного механизма танка Т-29.
Ожидается готовность опытного образца танка к испытаниям не позднее 7 ноября с.г. Просим вас командировать Вашего представителя для приемки чертежей танка…»
