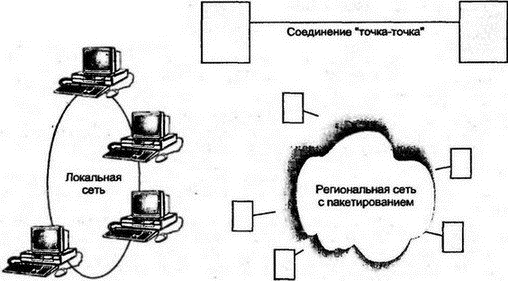

Рис. 3.6. Независимые друг от друга сети
Объединение сетей в интернет предполагает использование маршрутизаторов IP. На рис. 3.7 показана сеть интернет, созданная из независимых сетей, соединенных маршрутизаторами IP.

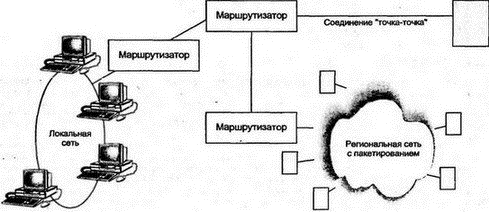

Рис. 3.7. Объединение независимых сетей
Современные маршрутизаторы обеспечивают работу нескольких аппаратных интерфейсов, которые можно комбинировать для применения с конкретной сетевой топологией: Ethernet, Token-Ring, FDDI, синхронные соединения "точка-точка", Frame Relay и т.д.
Сети интернет можно построить с помощью самых разнообразных топологий. Однако если интернет будет иметь логически связанную структуру, маршрутизаторы смогут выполнять свою работу более эффективно и быстрее реагировать на неисправности в отдельных сегментах сети, перенаправляя датаграммы по функционирующим путям. Простая для понимания логическая структура поможет сетевым администраторам в диагностике, локализации и ликвидации сетевых неисправностей.
Обширный и основанный на конкуренции рынок маршрутизаторов IP помог развитию архитектуры TCP/IP. Разработчики маршрутизаторов быстро реализовывали новые топологии локальных и региональных сетей, предоставляя своим клиентам возможность выбора среди аналогичных устройств. За последние несколько лет существенно снизилось соотношение цены маршрутизаторов к их производительности.
3.5 Маршрутизация в IP
Программное обеспечение IP работает на хостах и маршрутизаторах IP. Если пункт назначения датаграммы не находится в том же самом сетевом сегменте, что и ее источник, то протокол IP локального хоста направляет такую датаграмму на локальный маршрутизатор. Если последний не подключен непосредственно к узлу назначения датаграммы, то она будет передана другому маршрутизатору. Этот процесс продолжается до тех пор, пока датаграмма не достигнет заданного пункта назначения.
Маршрутизатор IP определяет местоположение удаленного узла по таблице маршрутизации (routing table), содержащей сведения о ближайших маршрутизаторах, которым должен быть направлен трафик датаграмм для достижения конечной точки в сети.
3.5.1 Протоколы маршрутизации
В небольшой статической сети интернет таблицы маршрутизации могут заполняться и обслуживаться вручную. В больших сетях интернет корректность таблиц маршрутизации поддерживается самими устройствами посредством обмена информацией между маршрутизаторами. Маршрутизаторы могут динамически определять следующие события:
■ Добавление к интернету новой сети
■ Разрушение пути к пункту назначения или невозможность его достижения за заданное время
■ Добавление в интернет нового маршрутизатора, который может обеспечить более короткий путь к месту назначения
Не существует единого стандарта для обмена информацией между маршрутизаторами. Свобода выбора между несколькими согласованными протоколами позволяет добиться наилучшей производительности в каждом конкретном случае.
Сетевая возможность по управлению организацией сети соответствует понятию "автономной системы" (Autonomous System — AS). Организация может выбрать
Протокол информации о маршрутизации (Routing Information Protocol — RIP) стал одним из популярных стандартов IGP. Широкое распространение этого протокола связано с его простотой, однако новый протокол "Сначала открывать самый короткий путь" (Open Shortest Path First — OSPF) имеет еще более обширный набор полезных возможностей.
Хотя все маршрутизаторы поддерживают один или несколько стандартных протоколов, некоторые разработчики реализуют собственные лицензионные протоколы для обмена информацией между маршрутизаторами. Многие продукты для маршрутизаторов могут одновременно обрабатывать несколько протоколов.
3.6 Архитектура TCP
TCP реализуется на хостах. Наличие TCP на каждом конце соединения обеспечивает для доставки данных локального приложения следующие возможности:
■ Точность
■ Сохранение последовательности
■ Полноту
■ Исключение дублирования
Базовый механизм для реализации этих возможностей начинает использоваться с самого начала обмена данными. Передающая система TCP:
■ Нумерует каждый сегмент
■ Устанавливает таймер
■ Пересылает сегмент
Принимающая система TCP сообщает своему партнеру, сколько данных было передано правильно, посредством выдачи подтверждения (acknowledgment — ACK). Если подтверждение пересылки сегмента не будет получено за заданный интервал времени, TCP производит повторную пересылку этого сегмента. Такая стратегия называется повторной трансляцией с положительным подтверждением (retransmission with positive acknowledgment). Иногда повторная пересылка приводит к дублированию доставленных на принимающую систему сегментов.
Принимающая система TCP должна расположить приходящие сегменты в правильном порядке и исключить дублирование. TCP передает данные в приложение в правильном порядке, без пропусков.
Поскольку одна сторона отправляет данные, а другая их принимает, TCP можно назвать полнодуплексным (full-duplex) протоколом: обе стороны соединения могут одновременно посылать и принимать данные (т.е. присутствуют два потока данных). TCP одновременно выполняет роли передатчика и приемника.
3.7 Архитектура UDP
UDP реализуется на хостах. Протокол не обеспечивает целостности доставки данных, поскольку эта функция возлагается на обменивающиеся данными приложения. Именно они проверяют целостность доставляемых данных.
Приложение, которое хочет переслать данные с помощью UDP, передает блок данных в UDP, а протокол UDP просто добавляет к ним заголовок и производит их пересылку по сети.
Участвующие во взаимодействии по UDP приложения могут посылать сообщения с пользовательскими датаграммами в любое время. Клиент и сервер, которые надстроены над UDP, несут ответственность за все взаимоотношения при обмене пользовательскими датаграммами.
