1. Связи "точка-точка" в региональных сетях
2. Локальные сети
3. Службы доставки пакетов региональных сетей
4. Службы коммутации ячеек
Для каждой технологии необходим механизм, который:
■ идентифицирует место назначения, когда один интерфейс обслуживает несколько систем (например, интерфейс локальных сетей)
■ выявляет ошибки при пересылке данных
На сегодняшний день многопротокольным окружением стали как локальные, так и региональные сети. Как показано на рис. 4.2, связи часто совместно используются несколькими протоколами (например, TCP/IP, Novell IPX/SPX, DECnet или Vines); эти же связи применяются
■ идентификации типа протокола для PDU, используемого в каждом кадре.
Рис. 4.2. Несколько протоколов совместно используют один носитель.
Определение типа протокола представляется не очень сложной работой. Нужно иметь стандартный список протоколов, присвоить каждому из них уникальный номер и поместить такой номер в одно из полей заголовка кадра.
Однако проблема в том, что для описания типа протокола существует несколько стандартов, каждый из которых определяет собственный подход к идентификации полей и присвоенных протоколам номеров. В этой главе мы познакомимся с различными форматами, используемыми в наиболее распространенных технологиях пересылки данных.
4.4. Извлечение данных из пакетов
В соревнованиях по многоборью спортсмены сначала преодолевают один из участков вплавь, далее пересаживаются на велосипед и т.д. Протокол IP работает подобным же образом: датаграмма перемещается из одной среды передачи в другую (из одного носителя в другой), пока не достигнет пункта назначения.
Перед тем как датаграмма будет передана по сетевой связи, она заключается в соответствующий этой связи кадр. После получения кадра маршрутизатор (см. рис. 4.3):
■ удаляет обрамление кадра и извлекает датаграмму
■ анализирует IP-адрес назначения датаграммы и выбирает следующий носитель для дальнейшей пересылки
■ заключает датаграмму в новый кадр (пакетирует ее) и передает по следующей связи, направляя ее далее по маршруту

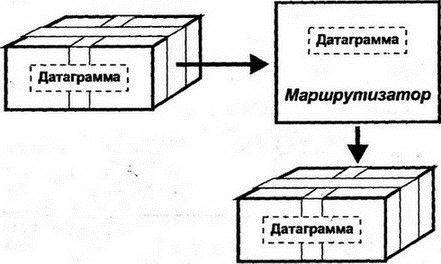

Рис. 4.3. Извлечение данных из пакета
Перейдем к более детальному описанию и обсудим способы пакетирования данных для различного типа сетевых технологий. Начнем со связей "точка-точка".
4.5 Протоколы связей "точка-точка"
Датаграммы IP могут передаваться по связям "точка-точка" между парой хостов, хостом и маршрутизатором или парой маршрутизаторов. Протокол IP передает датаграмму посредством множества различных взаимодействий TCP или UDP по одиночной связи "точка-точка".
IP не знает и не заботится об идентичности приложения-источника и приложения-приемника. Каждый раз, когда IP сталкивается с исходящей датаграммой, он передает ее так, как это специфицировано в данном протоколе. Как иллюстрирует рис. 4.4, совместно использовать одну связь могут трафики различных взаимодействий клиент/сервер — примерно так же, как различные автомобили используют одну автостраду.

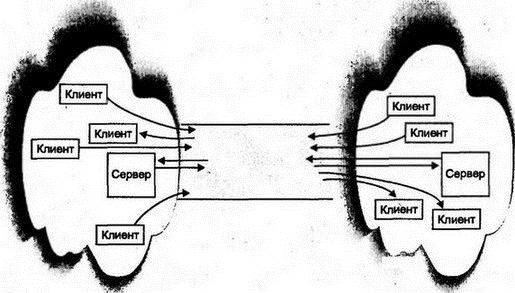

Рис. 4.4. Множество клиентов и серверов совместно используют одну сетевую связь.
В настоящее время трафик IP, пересылаемый по
■ с использованием общепринятой версии протокола "точка-точка" HDLC
■ через стандартный протокол Интернета РРР
■ с использованием протокола SLIP
Понемногу реализации перемещаются в сторону стандарта Интернета PPP, который имеет множество разнообразных возможностей.
4.6 HDLC
Протокол управления высокоуровневой связью данных (High-level Data Link Control — HDLC) является международным стандартом для связи "точка-точка" начиная с 60-х годов. HDLC пересылает серию данных как синхронизированный по времени поток бит, разделенный на кадры. Каждый кадр отделяется специальным шаблоном (флажком):
Для распознавания этого шаблона необходимо исключить его возникновение в пользовательских данных. Для этого после пересылки флажка открытия кадра передающая аппаратура вставляет нули после каждых пяти последовательных единиц в пользовательских данных. Такой способ называется вставкой нулевого бита (zero-bit insertion) или набивкой битов (bit-stuffing).
После выявления начала кадра приемник на другом конце связи выполняет удаление всех нулей после каждых пяти последовательных единиц внутри кадра (это делается на аппаратном уровне).
На рис. 4.5 показаны данные до и после вставки дополнительных битов.
Рис. 4.5. Вставка нулевого бита в HDLC
4.6.1 Формат кадра HDLC
Использование шаблона в протоколе HDLC влияет на всю структуру формата кадра. На рис. 4.6 показан информационный кадр HDLC, имеющий заголовок, данные и завершающую секцию, которая содержит контрольную последовательность кадра (Frame Check Sequence — FCS). Октет шаблона применяется как разделитель в начале и в конце кадра.
Рис. 4.6. Формат кадра HDLC с разделителями
FCS создается в результате математического вычисления на основе содержимого кадра. Полученный результат называется циклической избыточной суммой (Cyclic Redundancy Check — CRC), и некоторые авторы используют для именования завершающей секции кадра название CRC, а не FCS. Аналогичные вычисления выполняются в точке назначения связи. Если полученный при этом результат не будет равен значению поля FCS, значит, некоторые биты кадра изменились при пересылке и кадр должен игнорироваться как содержащий ошибку.
Использование контрольной последовательности кадра — это очень полезная идея. Поле FCS можно обнаружить практически во всех кадрах локальных и региональных сетей.
Заголовок кадра HDLC имеет поле адреса назначения (destination address). Такое поле необходимо для многоточечной (multipoint) версии протокола HDLC (например, в протоколе Synchronous Data Link Control (SDLC) компании IBM), которая позволяет нескольким системам совместно использовать одну линию. Каждой системе присваивается собственный адрес, а трафик этой системы перенаправляется в соответствии с адресом в заголовке кадра.
