На рис. 66 показаны различные виды шпераков.

К ударным инструментам относятся кувалда, ручник (молоток) и фасонные молотки.

Кувалда (большой молот массой 4 — 8 кг) — основной инструмент молотобойца, применяется для нанесения силь­ных ударов. По своему характеру удары делятся на лок­тевой, плечевой и размашистый. Локтевой удар применя­ется при вытяжке и других операциях, где необходимы частые, но не сильные удары. Плечевой, средний по силе, применяется при рубке, пробивании отверстий и т. д. Сила плечевого удара должна быть соразмерна с величиной заготовки и характером работы. Во время рубки металла удары должны быть направлены вертикально и точно, на отрубающий инструмент. Последний удар должен быть слабым.

Максимально возможный удар размашистый, когда кувалда описывает в воздухе полный круг; при­меняется при рубке толстых заготовок и других работах.

При работе с кувалдой особенно при размашистых ударах молотобоец должен стоять под углом 90° по отношению к кузнецу.

К одному из самых главных ударных инструментов относится ручник — кузнечный молоток массой 0,5 — 2 кг.

Его применение настолько обширно, что практически нет ни одной технологической операции, где бы ни применялся ручник. При изготовлении этого инструмента кузнец должен быть особенно внимателен к форме, массе и термической обработке.

Фасонные молотки применяются в основном в худо­жественных работах при загибке сложных заготовок, от­гибке листьев на шпераках при выколотке на металли­ческой форме (нижнике). При работе с проволокой необходимо иметь деревянные молотки. Фасонные молотки, так же как и шпераки, изготовляются мастером по необ­ходимости, они очень разнообразны.

67. Вспомогательные инструменты

Количество и разнообразие вспомогательных инструмен­тов очень велико. Их можно разделить на две группы:

1) инструменты, с помощью которых видоизменяется заготовка (рубка, скручивание и т. д.), крепящиеся к дере­вянной ручке и имеющие свои подобия, называемые нижниками; их вставляют в квадратные отверстия нако­вальни;

2) удерживающие инструменты — это разные формы горновых клещей.

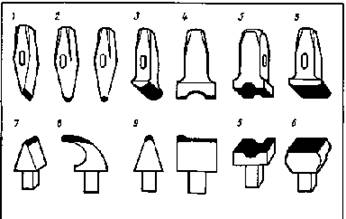

К первой группе вспомогательных инструментов отно­сятся (рис. 67):

I — зубило кузнечное (секач) — применяется для рубки металла в холодном и горячем состоянии; по форме зубила разделяются на прямые, полукруглые, фасонные и односторонние. Зубила для рубки по холодному металлу затачиваются под углом 45°, для рубки по горячему — под углом 60°;

2 — бородок, так же как и зубило, крепится к дере­вянной ручке и имеет круглую или квадратную форму. Он служит для пробивания отверстий в горячем состоянии;

3 — нижник с упором, применяется с верхником;

4 — подбойки применяются для ускорения протяжки металла, выделки в поковке желобков, углублений и т. п. Применяется как с нижником, так и без него; рабочая часть имеет разный радиус кривизны. Для перехвата поковки, когда нужно от большего сечения перейти к меньшему, по всему периметру толщины заготовки при­меняются односторонние подбойки с вырезом разного размера, в этом случае применяют нижники;

5 — обжимки применяются для придания поковке цилинд­рической граненой или фасонной формы. Верхник обжимки крепится на деревянной ручке, нижник вставляется в квадратное отверстие наковальни. Формы обжимки могут быть самые разнообразные;

6 — гладилки служат для выглаживания поверхности изделия, по форме бывают квадратные и полукруглые;

рабочая часть гладилки должна быть хорошо отшли­фована;

7 — подсечка — нижник вставляется в квадратное отвер­стие

наковальни; применяется при рубке мелких загото­вок без секача, при рубке толстых заготовок применя­ется с верхником;

8 — нижник служит для загибки спирали;

9 — нижник с упором;

10 — конус;

11 — скоба — согнутый отрезок металла круглого про­филя; применяется при гибке;

12 — вилка — применяется при гибке; вставляется в квад­ратное отверстие наковальни;

13 — гвоздильня — металлическая пластина размером 300 X 40 X 25 мм с отверстиями разной величины, которые имеют незначительный конус, т. е. в верхней части отвер­стие меньше на 2 — 4 мм; применяется для изготовления головок гвоздей, клепок болтов и т. д.

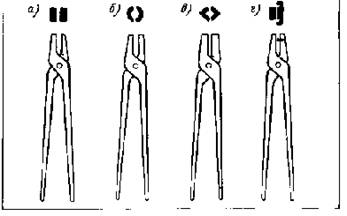

Ко второй группе (удерживающим инструментам) отно­сятся горновые клещи. На рис. 68 показано несколько разновидностей клещей.

Каждому профилю и размеру обрабатываемой заготов­ки должен соответствовать нужный профиль и размер губок клещей:

а) клещи с плоскими губками — для захвата полосового металла и квадрата;

б) клещи с вогнутыми губками — для металла круглого сечения;

в) клещи с А-образными губками — для квадратного

сечения металла.

Эти первые три разновидности клещей наиболее часто применяется при художественной ковке и поэтому их следует иметь разных размеров;

г) клещи с плоскими губками и поперечиной — служат для захвата материала различной ширины;

в) клещи для уголка;

68. Горновые клещи: а — для полосового ме­талла; б — для круглого металла; в — для квад­ратного сечения; г — с поперечиной для широ­кой полосы; б — для уголка; е — для закле­пок; ж — с подвижной губкой; е) клещи для заклепок;

ж) клещи с подвижной губкой, позволяющей захва­тывать заготовку различной толщины.

Если нет клещей требуемого размера, то нужно отковать конец заготовки так, чтоб он подошел к клещам ближай­шего размера. Можно подгонять губки клещей под заго­товку. Но при частом повторении такой подгонки клещи приходят в негодность.

В процессе работы над изделием появляется необходи­мость проверки только что выполненной операции (конт­роль, соотношение с другой, аналогичной деталью). В таких случаях применяются измерительные и контрольные инструменты, к которым относятся: двойной крон­циркуль, служащий для проверки размеров во время ковки; кузнечный наугольник, служащий для выверки правильности углов. Кроме того, используются шаблоны и калибры — гребенки, представляющие собой стальную удлиненную пластинку с вырезами по сторонам, причем каждый вырез делается несколько шире указанного на нем размера (на 1%) с учетом теплового расширения стали.
