Как видно из описанного, при изготовлении отверстий также используют и зубило (секач), которое должно иметь лезвие не прямое, а выгнутое, на гранях идущих от отверстия к лезвию, фаски. На рис. 74, а, б показаны приемы пробивки отверстия.
Гибка — кузнечная операция, при которой поковке придается изогнутая форма по заданному контуру. При гибке толстых заготовок происходит искажение первоначальной формы и размеров поперечного сечения в зоне изгиба (при гибке тонких заготовок этим явлением можно пренебречь). Чтобы устранить искажение формы и утяжку, необходимо до гибки произвести осадку того участка, где предполагается согнуть заготовку.
Гибка имеет следующие разновидности.
Гибка под углом — производится на ребре наковальни с предварительным нагревом только участка гибки. Нагретую заготовку устанавливают так, чтобы будущее ребро сгиба на заготовке совпадало с передним ребром наковальни, и прижимают сверху кувалдой. Ручником ударяют не по концу заготовки, а ближе к ребру наковальни.
Если необходимо заготовку согнуть без радиуса сгиба (под углом 90°), используют вилку. С помощью вилки заготовку подготавливают под гибку (см. рис. 75, г), после этого на ребре наковальни с помощью ручника и гладилки выправляют угол.
Гибка под углом 90° без радиуса скругления (в тисках). Нагретую заготовку сгибают на ребре наковальни, зажимают в тиски и ударяют в торец металла. В зоне загиба происходит осадка металла (утолщение), запас которого необходим для выправления угла.
Если длинную полосу или пруток необходимо согнуть несколько раз (причем места сгибов расположены близко друг к другу), гибку производят на шпераках с рогом подходящей формы.
Если необходимо гнуть заготовки под любым углом, то применяют нижник, который изготовляют в процессе работы. Нагретую заготовку кладут на нижник, сверху перпендикулярно ей — пластину, равную по ширине детали, которую нужно обогнуть, и сильным ударом кувалды продавливают (изгибают) в нижник.
За неимением нижника можно воспользоваться вилкой, которую также можно согнуть во время работы над изделием.
Иногда после изгибания в вилке поковку выправляют с помощью гладилки или на квадратном роге наковальни.
Гибка по дуге — операция, которая производится на роге наковальни или соответствующих по дуге шпераках. Сложные профили гнут на оправках, шаблонах и гибочной плите.

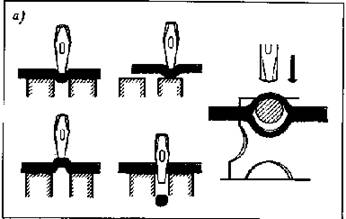

74. Пробивка отверстий: а — бородком; б — зубилом
Гибку по шаблону делают тогда, когда в изделии один и тот же элемент повторяется много раз. Из достаточно толстого полосового металла выгибают шаблон будущего элемента. Его закрепляют одним концом в тиски или он может быть смонтирован на подкладку и нагретой заготовкой огибают. Особенность заключается в том, что при изготовлении шаблона нужно быть внимательным и изготовлять его с большой тщательностью, потому что будущие элементы изделия будут копировать шаблон.
Гибка на конусе. При изготовлении декоративного элемента — конусной спирали — применяется инструмент — конус, который представляет собой коническую оправку,
Нагретый прут металла закрепляют вместе с оправкой в тиски и огибают до вершины оправки. Витки нужно класть один к одному. Окончание прутка, которое служит вершиной спирали, претерпевает различные изменения. Если сечение прутка достаточно тонкое, то работу проводят в холодном состоянии. В этом случае железо отпускают.
Гибку без конуса применяют при изготовлении спирали, которую можно гнуть без оправки — как бы саму на себя.
Конец прутка загибают на угол 90°. В нагретом состоянии закрепляют в тисках и огибают на себя.
При достаточном количестве витков спираль нагревают и за конец, который является вершиной будущей конусной спирали, вытягивают.
При изготовлении различного рода декоративных элементов нужно быть особенно внимательным при их завершении: от качества исполнения их зависит не только данный элемент, но и все изделие в целом. На рис. 75, а — д показаны приемы гибки и некоторые элементы завершений.
Закручивание. Сущность этой операции заключается в том, что одну часть поковки поворачивают по отношению к другой вокруг общей оси.
Различаются два варианта.
1 Часть заготовки поворачивается на угол до 180°
Например, отдельные элементы декоративных изделий (листья, цветы) изгибают (поворачивают) для большей пластической выразительности.
Закручивание на 180° производится на шпераке на роге наковальни с помощью ручника; более мелкие элементы — круглогубцами.
2. Скручивание осуществляется многократно на угол 360°. Этот прием использован при изготовлении кованых решеток оконных проемов. На рисунке показана решетка палат Меньшиковых в Пскове (рис. 76).

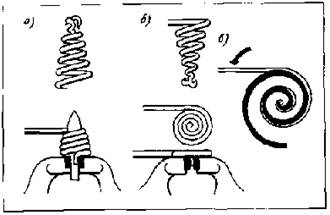

75. Приемы гибки: а — на конусе; б — в тисках; в — по шаблону; г — с помощью вилки; д — на нижнике
Скручивание тонких заготовок производят два кузнеца. Захватив заготовку клещами, они вращают ее в двух противоположных направлениях одновременно. Скручивание более толстых поковок производят посредством воротка, при этом другой конец заготовки зажимают в тиски. Широкие полосы удобно захватывать с помощью вилки. Наиболее красивые декоративные элементы, богатые светотенью, получают из двух круглых прутков, туго свитых между собой. При скручивании и свивании заготовка должна быть нагрета до ярко-красного каления; при более низкой температуре скручивание требует больших усилий, а в металле могут возникнуть трещины.
Отделка (выглаживание). К этой операции приступают после того, как основная форма изделия уже откована. Цель операции: придать законченный вид поковке. После молотка всегда остаются следы — волнистость. Кроме того, изделие из-под молотка (особенно со следами кувалды) имеет неряшливый и незаконченный вид. Выглаживание и окончательная отделка заключаются в выравнивании поверхности с помощью гладилок различных форм. Выглаживание ведут при темно-красном нагреве заготовки, перемещая гладилку по поверхности изделия и ударяя по ней кувалдой.
