Предполагается обеспечить максимально возможную автоматизацию корабельных систем. Автономность корабля определяется в 60 суток (30 суток – по продовольствию).
Так как “корабль-арсенал” должен решать задачи на большом удалении от противника, не вступая с ним в непосредственное боевое соприкосновение и находясь большую часть времени в пунктах передового базирования, его экипаж – не более 50 человек – должен комплектоваться из гражданских служащих, что позволит сократить расходы на его содержание. Замена дежурного экипажа должна производится через шесть месяцев. "Жизненный цикл” корабля – шесть лет боевого дежурства и два года – ремонт и модернизация. Расчетный срок эксплуатации – не менее 35 лет.
В соответствии с требованиями флота, “корабль-арсенал” должен обладать скоростью длительного хода (на 80% мощности силовой установки) не менее 22 узлов и дальностью плавания без пополнения запасов топлива 10000 морских миль (18620 км).
Предполагается, что конструкция корабля должна соответствовать коммерческим, а не военным стандартам, что
ВМС рассматривали несколько возможных концепций корабля-арсенала. Первая из них, наиболее дешевая и простая, предполагала оснащение ракетными шахтами корабля класса танкер. Однако боевой корабль на базе танкера неизбежно будет иметь относительно низкую боевую живучесть. В соответствии с другой концепцией предусматривалась постройка “корабля-арсенала” на основе модернизированного корпуса эскадренного миноносца DDG- 51, при этом предполагалось демонтировать все прежние системы оружия, полностью заменив их вооружением в вертикальных шахтных пусковых установках. Наконец, третья концепция, являвшаяся, по мнению аналитиков ВМС США, наиболее предпочтительной, предусматривала разработку“корабля-арсенала” по специальному проекту. При этом в наибольшей мере должны быть учтены требования технологии “Стеле”, а также достигнуто оптимальное соотношение водоизмещения и боекомплекта.
В рамках третьей концепции выполнен, в частности, проект “корабля-арсенала”, предложенный фирмой Локхид-Мартин – признанным американским лидером в области технологии “Стеле” (в свое время фирмой Локхид был построен экспериментальный малозаметный корабль “Си Шэдоу”). Гладкопалубный “арсенальный” корабль с развитым баком имеет лишь одну надстройку в центральной части. Все боковые поверхности имеют большие углы наклона, обеспечивающие снижение радиолокационной сигнатуры. Оборонительное вооружение включает четыре многоствольные ПУ ЗРК “Си Спэрроу”. Экипаж корабля – 55 человек, он способен пройти 10000 морских миль со средней скоростью 20 узлов.
Предполагается, что модули вооружения могут быть заменены модулями с целевым оборудованием, что обеспечит относительно простую трансформация “корабля-арсенала” в корабль управления и связи.
Необычную архитектуру, с низко опущенным в воду удлиненным носом, тремя небольшими “гранеными" надстройками и “фасеточной” формой корпуса имеет корабль, предложенный фирмой Баз Айрон Уорк.
Рассматриваются и более экзотические проекты, в частности, многокорпусный корабль и полуподводный “корабль-арсенал”: прибыв в район боевых действий, он должен погружаться в позиционное положение (на поверхности остаются лишь антенны), что значительно снижает заметность и уязвимость.
Изучается, также, чисто подводный вариант, который может быть создан на основе ПЛАРБ типа “Огайо”. В соответствии с существующими планами, ВМС США должны расстаться к 2003 году с четырьмя лодками этого типа – “Огайо”, “Мичиган”, “Флорида” и “Джорджия", что обусловлено российско- американскими договоренностями. Одиако сами подводные лодки имеют еще сравнительно незначительный срок службы и могут оставаться в строю в течение 30-40 лет. В случае замены 24 шахт для ракет “Трайдент” на вертикальные многоцелевые ПУ, такая подводная лодка может, с успехом решать задачи “корабля-арсенала”, не вступая при этом в противоречия с условиями международных договоров.
“Корабль-арсенал” должен использоваться в тесном взаимодействии с надводными кораблями других классов, подводными лодками и самолетами, оснащенными взаимосопрягаемым цифровым оборудованием, выполненным в соответствии с архитектурой Уорриор/Коперник (Warrior/Copernicus).
По оценкам специалистов DARPA, общая стоимость НИОКР и постройки экспериментального корабля должна составить 350-520 млн.долл. Его испытания могут начаться уже в 2000-2001 году. Стоимость одного серийного корабля оценивается в 450 млн.долл., что меньше стоимости одного бомбардировщика Нортроп В-2А (при этом “корабль-арсенал” несет более 500 единиц управляемого высокоточного оружия, тогда как бомбардировщик лишь 16).
Первые пять-шесть “кораблей- арсеналов” ВМС США планируют направить в следующем десятилетии для постоянного патрулирования в Средиземное море, восточную часть Атлантики и западную часть Тихого океана.

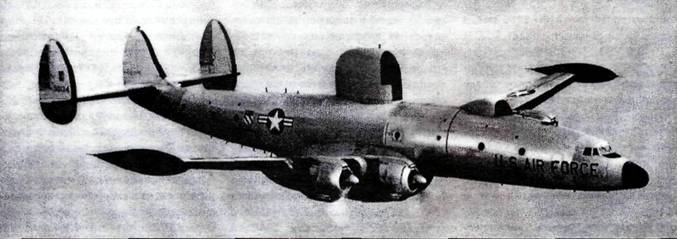

Самолет электронной разведки EC-12IR
Михаил Никольский
Радиоэлектронная война во Вьетнаме
Весь период войны во Вьетнаме перед американцами наиболее остро стояла проблема изоляции Южного Вьетнама от Северного – Демократической Республики Вьетнам (ДРВ). По обширной системе путей сообщения, именуемой тропой Хо Ши Мина, южновьетнамским коммунистам поставлялись оружие, боевая техника (в том числе танки), предметы снабжения, перебрасывались регулярные подразделения армии ДРВ. Для американских летчиков значительной проблемой было обнаружение грузовиков и других транспортных средств, а также самих дорог. Задача была не из простых – вьетнамцы были асами маскировки
Первым шагом стало применение акустических датчиков. Концепцию применения таких устройств, как и сами датчики, позаимствовали у ВМС. Погружаемые буи с акустическими гидрофонами с успехом использовались во флоте для обнаружения подводных лодок уже длительное время. Первые датчики “Аквабуй” длиной 91 см и диаметром 12 см весили 12 кг. Это были стандартные военно-морские радиогидроакустические буи, у которых гидрофоны заменили на микрофоны. Буи сбрасывали с самолетов на парашютах над джунглями. Камуфлированный парашют цеплялся за ветки дерева и обнаружить подвешенный в кроне дерева буй было довольно сложно. Встроенная аккумуляторная батарея обеспечивала передачу информации в течении 30 – 45 дней. Следующими стали применяться специально разработанные сейсмические датчики, реагирующие на сотрясение почвы от проходящего вблизи транспорта. Датчики “ADSID” весом 11 кг каждый сбрасывались с самолетов без парашютов. Корпус датчика, выполненный в виде остроконечной ракеты, при падении зарывался в землю на 20 – 25 см, на поверхности оставалась торчать лишь проволочная антенна, внешним видом напоминающая обыкновенный куст. Третий тип датчиков “Акусайд” весом 17 кг использовал оба принципа: акустический и сейсмический. Микрофоны включались автоматически после появления сейсмического сигнала или по радиосигналу для подтверждения информации. В результате, время работы микрофонов, которые потребляли много электроэнергии, резко сократилось, соответственно, автономность всего устройства возросла до 90 суток без потери качества информации.
Сейсмический датчик (слева)

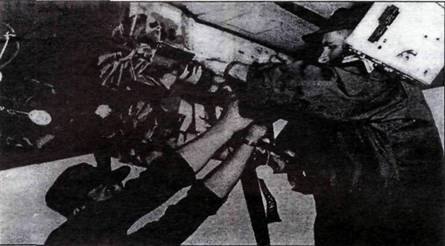

Подвеска датчиков ADSID под самолет (справа)

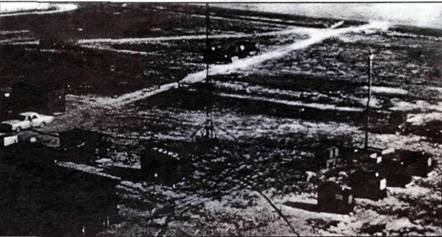

Мобильная станция обработки данных
Программа “Иглу Уайт”, более известная в американских войсках как “Стена Мак-Намары” (по имени тогдашнего министра обороны США), предусматривала создание вдоль демилитаризованной зоны сплошного барьера из электронных датчиков, минных полей с вкраплениями опорных пунктов, занятых американскими или южновьетнамскими войсками. Первоначальные работы по созданию различных датчиков в рамках этой программы начались в 1966 г. Официально информационная система “стены Мак-Намары” была введена в эксплуатацию и передана ВВС I января 1971 г. Впервые во Вьетнаме датчики применили при обороне Кхе Сана в ноябре 1967 г. В городе, расположенном вблизи демилитаризованной зоны, находилась крупная база корпуса морской пехоты. Соединения Вьет Конга окружили базу и держали ее в осаде до февраля 1968 г. В этих условиях очень важно было пресечь снабжение партизанских частей, осаждавших город. Эта задача была возложена на авиацию, а чтобы удары не наносились По пустому месту, вокруг города было разбросано значительное число “Аквабуев”. Занимались этим делом 12 самолетов ОР-2 “Нептун” из состава ВМС США. Для патрульных экипажей самолетов установка акустических буев – дело привычное, непривычным был зенитный огонь с земли. Поршневые “Нептуны” были слишком громоздки и уязвимы, и с января по февраль были сбиты три самолета. В мае “Нептуны” сменили реактивные “Фантомы”. Полеты на малой высоте и средних скоростях для их пилотов тоже не были подарком, но все же риск потерь от огня с земли значительно уменьшился. В первое время вылеты на установку датчиков выполнялись только в ясную погоду. На одном из самолетов находился наблюдатель, фиксировавший место падения первого буя по дымовой шашке, которая сбрасывалась вместе с датчиком. В дальнейшем был отработан метод определения местоположения сброшенных буев по данным бортовой допплеровской навигационной системы, и полеты стали выполняться в любую погоду. Количество разбрасываемых датчиков возрастало год от года; так, если в 1969 г. было выставлено 5000 устройств, то в 1972 – более 40000.
